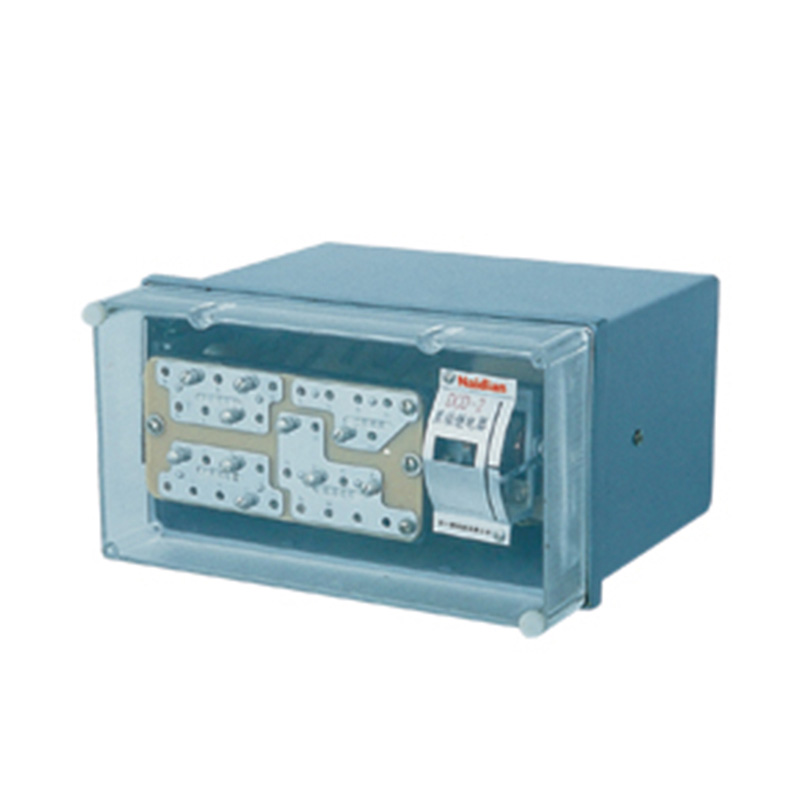

DCD-2差动继电器

用途

DCD-2A型差动继电器（以下简称继电器）用于两绕组或三绕组电力变压器以及交流发电机的单相差动保护线路中， 作为主保护。
继电器能预防在非故障状态所出现的暂态电流的作用。例如当电力变压器空合闸，或在穿越性短路切除后，电压恢复 时出现很大的励磁涌流，其瞬时值常达额定电流的5-10倍；这时差动保护不应误动作，但发生区内短路时，却能迅速动 作根除故障。

结构及工作原理

1.结构
继电器由具有一副动合触点的高灵敏，高可靠性的电磁型执行机构和中间速饱和变流器组成。该执行机构为电磁型 继电器，在继电器中被作为出口元件。
中间速饱和变流器具有短路绕组和平衡绕组，它构成差动继电器的一些主要技术性能，如直流偏磁特性消除不平衡 电流效应的自耦变流器性能。

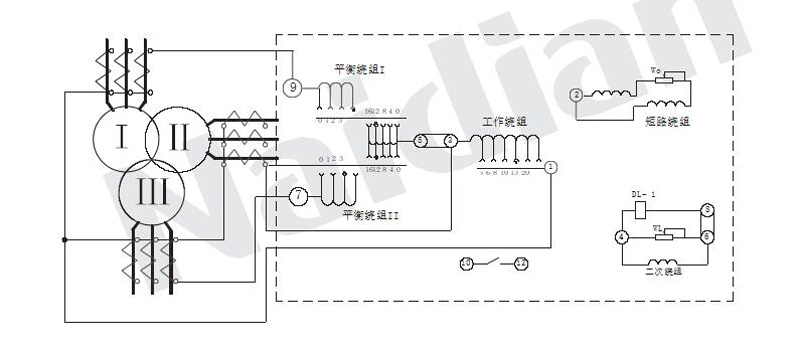

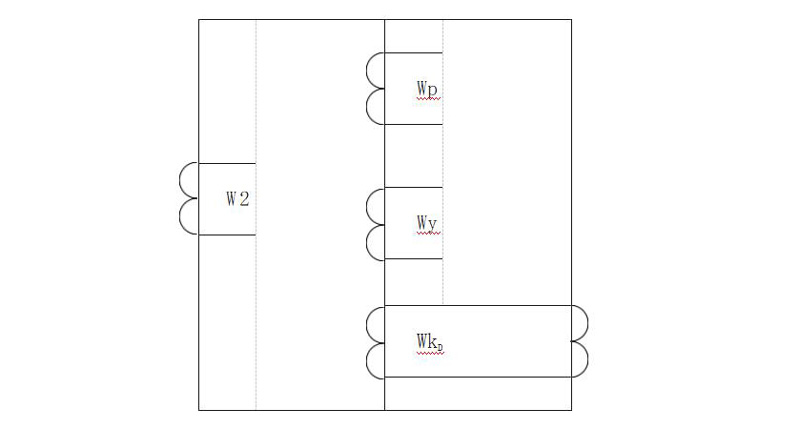

变流器的导磁体由“E”形导磁片叠装而成，有平衡绕组I,II和短路绕组。此外，中间柱上的短路绕组与右侧边柱上 的短路绕组通过一瓷盘电位器相连接，二次绕组放在导磁体的另一侧边柱上。绕组在导磁体的分布如图1所示。继电器的 内部接母亲及其保护三绕组电力变压器的原理接母亲图如图2所示。由于具有平衡绕组，且每隔一匝有抽头，便于调整 用以消除由于电流互感器变比不致等原因引起的不平衡电流的效应。具有两个平衡绕组就使得继电器能用于保护三绕组 的电力变压器。
动作电流和平衡作用可通过调整工作绕组，平衡绕组的匝数在宽广范围内进行调整。直流偏磁特性可通过改变继电器 内的瓷盘电位器的阻值进行整定。

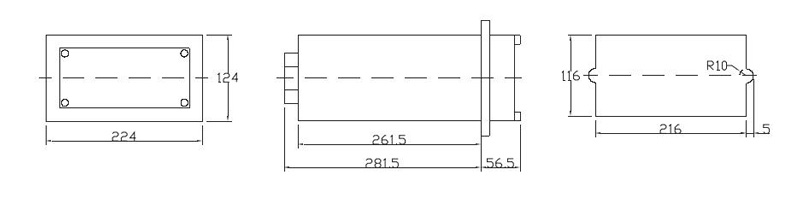

继电器的结构形式外形及安装尺寸及继电器端子接线见图6.

2.原理
继电器的基本原理是利用非故障时暂态电流中的非周期分量来磁化变流器的导磁体，提高其饱和程度，从而构成躲过 励磁涌流及穿越性故障时不平衡电流的作用。其相应的特性曲线为直流偏磁特性曲线簇∈=f(K)。工作绕组接入保护的 差动回路；平衡绕组可以按照实际需要接入环回路或工作回路。

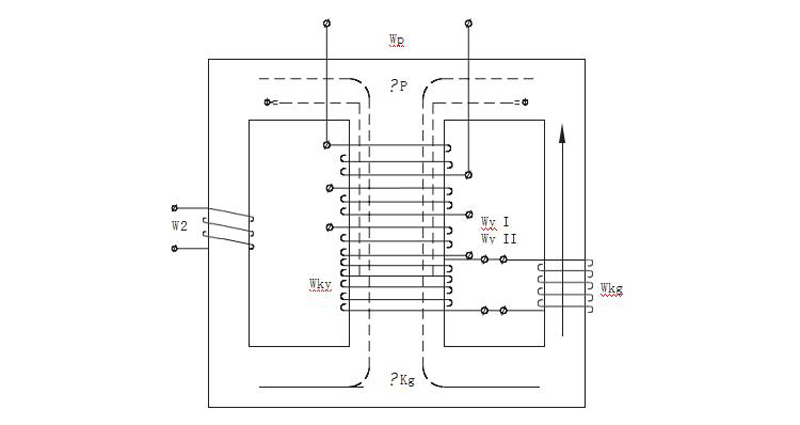

具有短路绕组的变流器，其特点是专门利用非周期性电流来磁化导磁体。图3表示了导磁体内部的电磁过程，当电力 变压器空载合闸时，瞬时值很大的励磁涌流全部流过工作绕组，涌流波形具有偏于时间轴的磁通。它们在短路线组里产 生两种不同的反应，直流磁通的作用下，导磁体迅速饱和，大大降低了导磁率，这就大大恶化了工作绕组与二次绕组间 的电磁感应条件，因而显著增大了继电器的动作电流，这就是所谓直流偏磁作用。

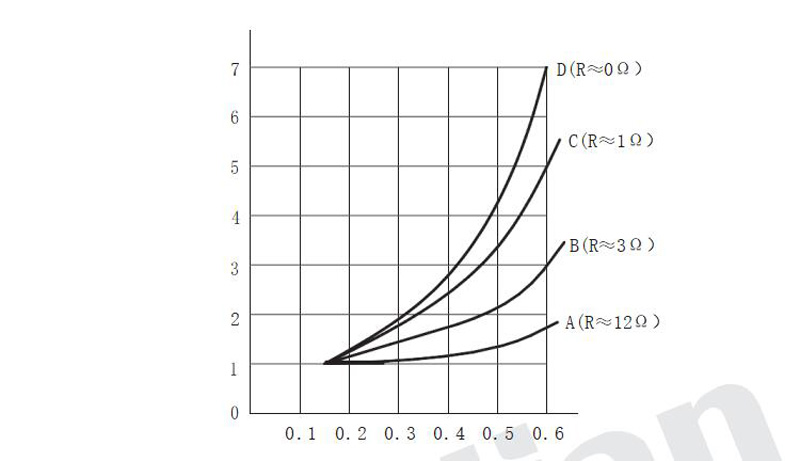

当穿越性短路，短路电流中含有非周期分量电流时，也产生同样的作用，因而也能防止当穿越性短路切除后，电压 恢复时的误动作。继电器的这种直流偏磁特性用图4的曲线簇∈=f(K)来表示。
其中：∈=Icp/Icpo，动作电流倍数，是具有直流分量时的交流动作电流与直流分量等于零时的交流电流的比值。
K=I-/Icp，偏移系数，即直流分量与相应交流动作电流的比值，它表示电流波形对时间轴的偏移程度。
上述∈=f(K)是继电器的静态特性，它是在工作绕组里同时通入交流与直流电流试验取得的。直流电流是不随时间变 化的，而非周期分量电流的数值是随时间的增长而逐渐衰减。
为产生较好的速饱和特性，变流器设计时选择了较高的工作磁通密度Bcp，但同时为保证继电器可靠动作所必须的容 量，帮规定在继电器的动作电流为5倍起始值时，其可靠系数KH不小于1.35.
变流器的工作磁通密度是用磁性材料的重量和起始动作电压与动作电流。动作电压反应变流器的动作磁通密度；动 作功率决定了变流器的功率分配比例，同时满足生产上通用性要求，这种执行元件的特点在于其线圈是电感性的，在变 流器饱和情况下，二次感应电热中含有显著的高次谐波过滤器，因此这种执行元件便是一个很好的高次谐波过滤器，它 基本上反映变流器工作磁通密度的基波。
继电器的原理接线见图2.

使用与维护

1.工作绕组和平衡绕组的规定
打开壳罩，即可进行工作绕组和平衡绕组的整定。工作绕组，平衡绕组I,II均有抽头可以满足多种整定值的要求。继 电器整定板下方的数字即表示相应的绕线匝数。每个绕组分成两段，这种设计可以用较少的抽头，获得较多的匝数组全。 从而使整定范围广泛而不失其精细。继电器每块整定板上有两个整定螺钉，每个整定螺钉可在各自的一段范围内整定。两 个螺钉整定位置下所标示的数字之和即为绕组的整定匝数。
须注意的是，当同一整定板上的两个整定螺钉没整定在各自的范围内或者不接入时，绕组是断开的。
2.助磁特性曲线的整定
助磁特性曲线整定时，需抽出继电器机芯，然后松开组磁特性标志牌上的三个锁紧瓷盘可变电阻器的大螺钉（不需要 拧下来，只松动即可），使旋钮能自由转动，转动旋钮，即可进行助磁特性曲线的整定。
2.1按规定曲线整定
继电器规定有A,B.C.D四条曲线。该四条曲线在继电器出厂前已按技术要求精心调试，故只需将旋钮上的箭头对准所 需整定点即可。
2.2特殊要求整定
如需整定曲线在A,D曲线之间范围内，但不在A.B.C.D四条曲线上时，可按下述方法进行整定。
 1）由所需∈=f(K)曲线确定曲线在K=0.6时的∈值。
 2）确定试验时所需加入的直流电流值。
端子，间加入电流，工作绕组整定在20匝，平衡绕组整定在19匝，然后测出起始动作正弦电流值Icpo。由K=0.6
及K=I/Icpo，计算出直流电流I=KIcpo=0.6Icp
3)确定磁盘可变电阻器的位置
由∈=Icp/Icpo计算出具有直流分量时交流动作电流Icp=∈Icpo［∈值由第1）条三分之一；Icpo由第2）条测出］。 工作绕组，平衡绕组分别整定在20匝及19匝，端子 ， 间同时加入前面计算出的直流 电流I及交流动作电流Icp，调整可 变电阻，使继电器的动作电流为Icp。
4）如需精确整定，可使可变电阻器旋钮的指示位于前面整定的位置暂时不充，然后重复第2）条以后的各整定步骤， 直至可变电阻器的整定位置不在变动为止。（因可变电阻器阻值的变化，可使起始动作安匝在一不大的范围内发生变化）。
助磁特性曲线整定后，应把三个锁紧螺钉均匀地紧固。

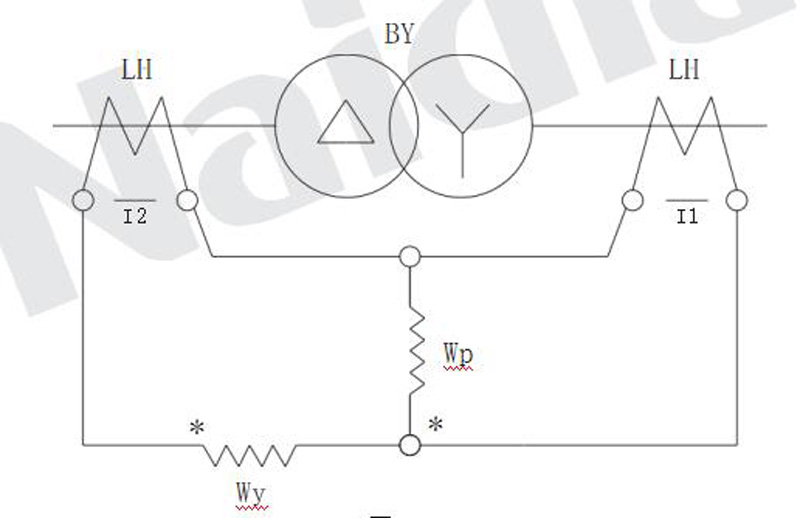

3.当继电器用于保护三绕组电力变压器时，应用两个平衡绕组，并将它们分别接在环流回路的两个臂上，这样就能平 衡三个环流回路里不平衡电流的效应，当用于保护两绕组电力变压器时，只需一个平衡绕组。在不平衡电流较大的情况下， 平衡绕组接入环流回路，当不平衡电流较小，或用于保护交流发电机时，平衡绕组可以接入工作回路，以扩大整定值的 范围，平衡绕组的作用可以用两个电流互感器二次电流的比值所决定的平衡系数来表示，实际的平衡系数应用绕组接入的匝数计算，按图6的线路设I1,I2分别表示两个电流互感器的二次电流，且I1大于I2，平衡绕组通常安在电流臂上。当 工作回路的合成磁化力为零时，不平衡电流的效应便被全部消除，因而得出下列方程式：
 （I1-I2)Wp-I2WY=0或I1Wp=I2(WP+WY)       (1)
   平衡系数KY为KY=I1/I2=(Wp+WY)/Wp         (2)
4.继电器的起始动作安匝可借电位器W在不大的范围内调整，调整时应先松开紧固螺帽，然后用一字型螺刀调节电位 器旋柄即可。
5.在继电器工作过程中，应注意不能改变铭牌上指针的位。
