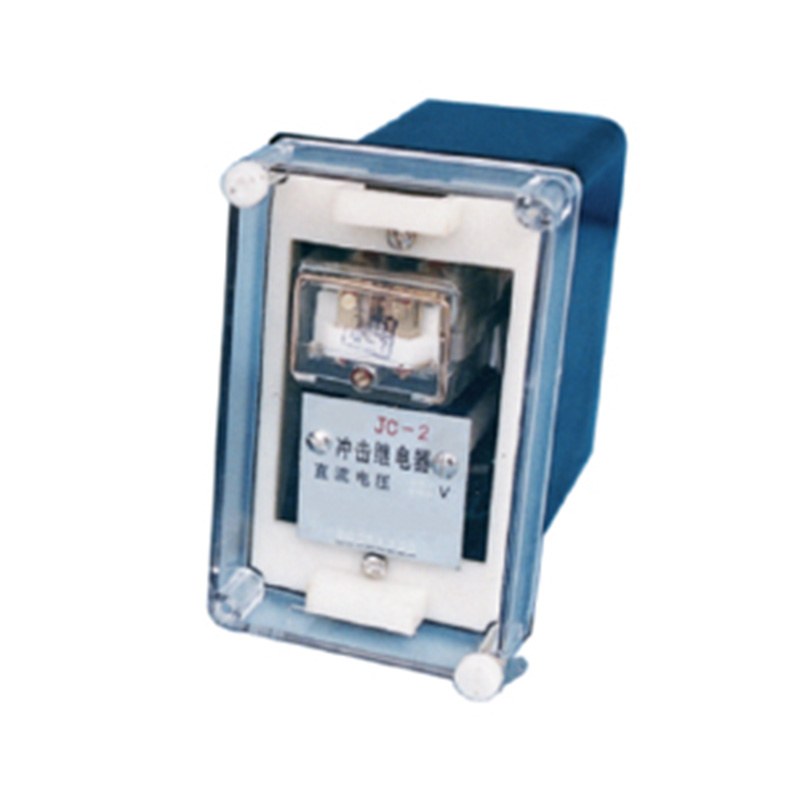

JC-2冲击继电器

主要技术参数

• 额定直流电压：220V,110V,48V,24V。冲击动作电流及冲击返回电流Ic=0.1A，不受稳定电流ΣIc的限制。
• 最大长期稳定电流:ΣIcmax=2A。
• 功率消耗：ΣIc=2A时不大于4W。
• 触点容量：在电压不超过220V，电流不超过1A时可断开直流有感负荷（时间常数为5+0.75ms）为20W。
• 介质强度：在电路对外壳的绝缘强度能耐受交流50Hz电压2000V历时1min的耐压试验而无击穿或闪络现象

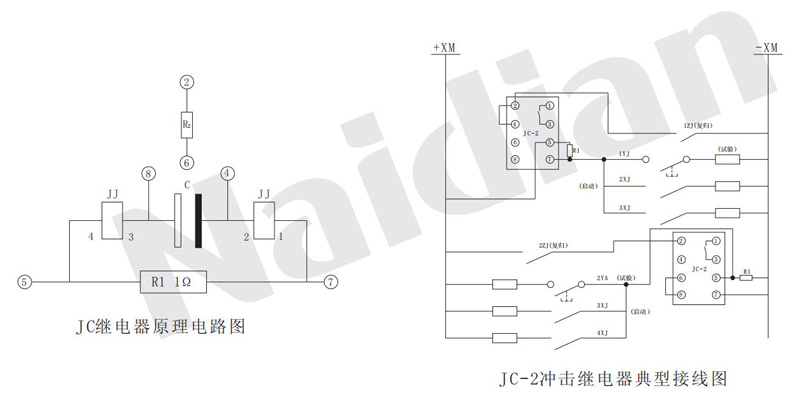

内部接线

外形及开孔尺寸

本继电器采用A11K,A11H,A11Q系列壳体，外形尺寸，安装开孔图详见本手册288页附图3.
