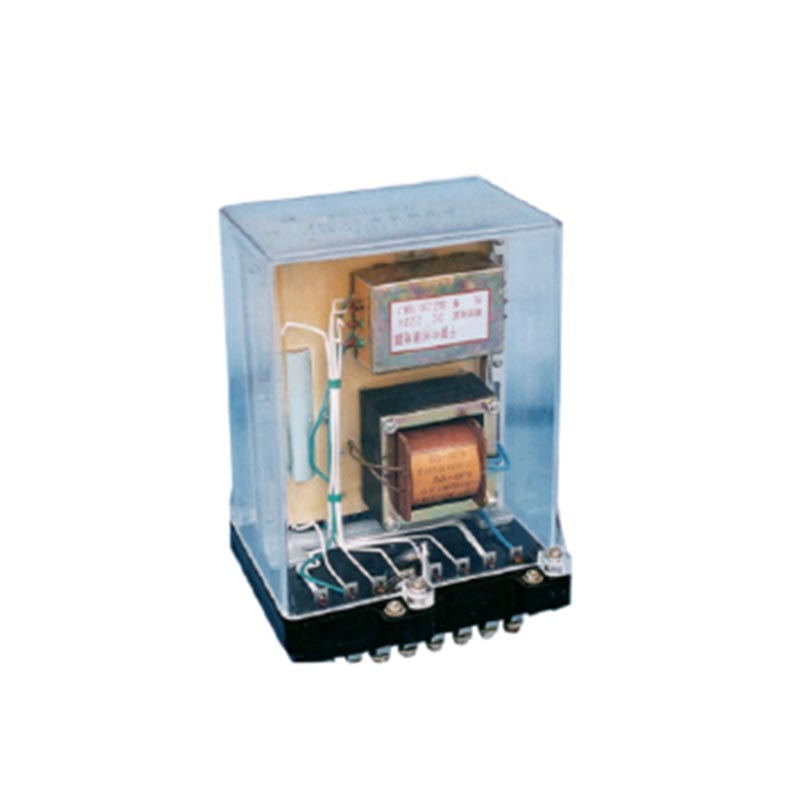

ZC-23 23A冲击继电器

额定电压：220V、110V、48V、24V
冲击电流：0.16A、0.015A
稳定电流：3.2A
触点断开容量：DC40WAC50VA
功率消耗：一次绕组通过3.2A时≤7W
出中间ZJ额定值下≤10W
触点形式：一动合、一转换
开孔尺寸：113.5×81mm
安装方式：采用JK-2壳体

应用范围

ZC-23,23A型冲击继电器（以下简称继电器），广泛用于直流操作的继电保护及自动控制回路中，作为集中控制信号元件。

主要技术参数

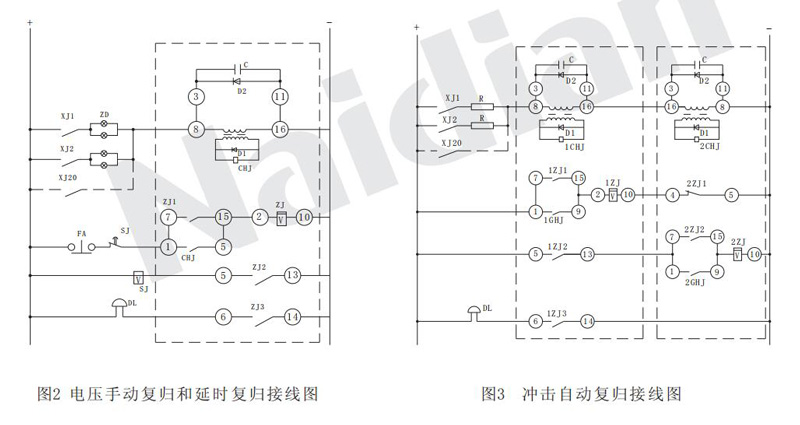

内部接线图

zc 23 23acjjdq 2

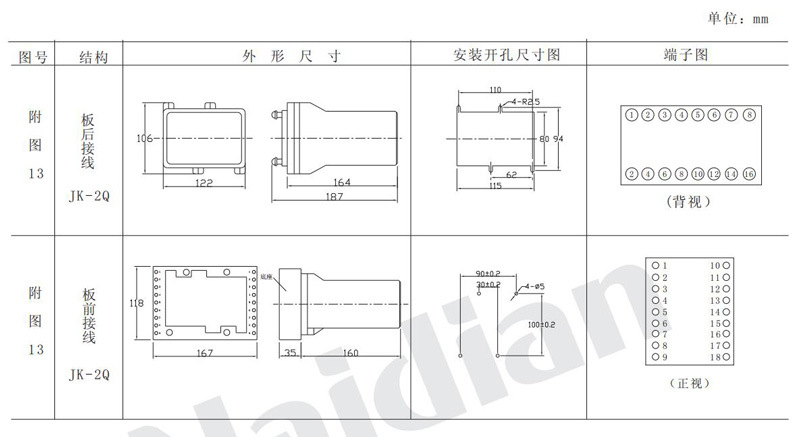

外形及开孔尺寸

ZC-23,ZC-23A采用JK-2壳体，外形及开孔尺寸详见本手册附图13.

zc 23 23acjjdq 3
