规格
| 触点形式 | 2D 2H 2Z | 3D 3H 3Z | 4D 4H 4Z |
| 接点电阻 |
≤100mΩ(1A 6VDC)
|
||
| 接触金属 |
AgCdO AgSnO2
|
||
|
接触负载
|
10A 250VAC/30VDC | ||
| 绝缘电阻 |
≥500MΩ（500VDC）
|
||
|
绝缘电压 ≥
|
BCC 1500VAC 1min | ||
| BOC 1000VAC 1min | |||
|
接触组≥1500VAC 1min
|
|||
|
启动/释放时间
|
≤25ms/25ms
|
||
|
插座模式
|
电路板和插座安装
|
||
线圈参数
|
线圈额定功率 |
DC/AC 0.9W/1.2VA |
DC 线 圈 规 格 参 数 表
|
额定 电压 (VDC) |
吸合 电压 (VDC) |
释放 电压 (VDC) |
线圈电阻Ω: ±10% |
|
5 |
4.0 |
0.5 |
28 |
|
6 |
4.8 |
0.6 |
40 |
|
12 |
9.6 |
1.2 |
160 |
|
24 |
19.2 |
2.4 |
640 |
|
48 |
38.4 |
4.8 |
2560 |
|
110 |
88.0 |
11.0 |
12100 |
AC线 圈 规 格 参 数 表
|
额定 电压 (VDC) |
吸合 电压 (VDC) |
释放 电压 (VDC) |
线圈电阻Ω: ±10% |
|
6 |
4.8 |
1.8 |
12 |
|
12 |
9.6 |
3.6 |
42 |
|
24 |
19.2 |
7.2 |
168 |
|
48 |
38.4 |
14.4 |
675 |
|
110 |
96.0 |
36.0 |
3500 |
|
220/240 |
176.0 |
66.0 |
14000/16500 |

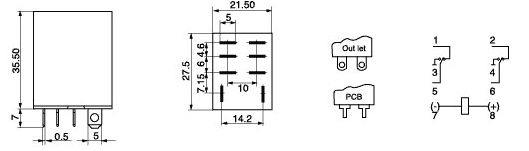

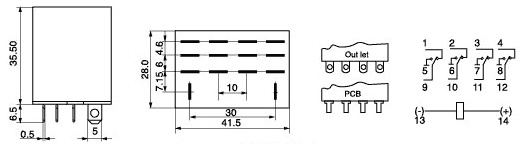

轮廓尺寸;接线图(下图）
HH62P
HH63P
HH64P
