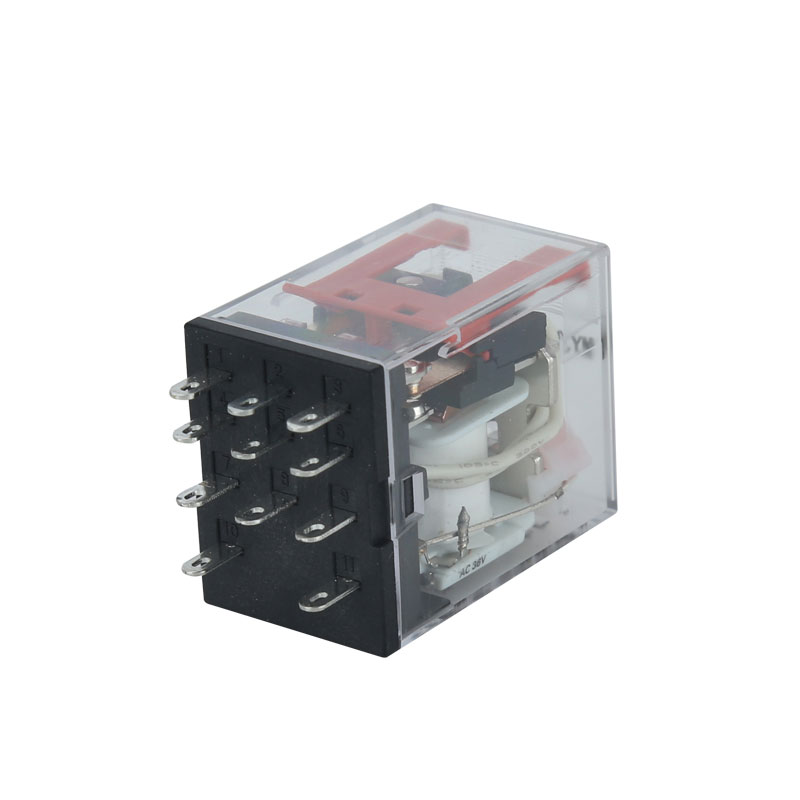

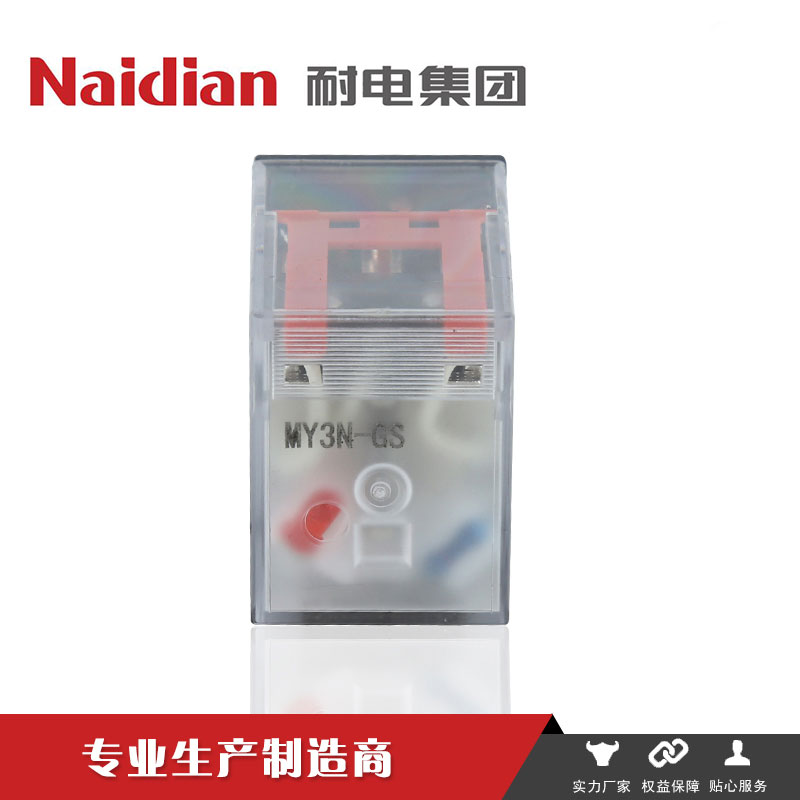

ND22BN-GS(MY3N-GS)通用电磁继电器

①:继电器型号

nd22bn gs my3n gs tydcjdq 5
②:接点的组数 2:2组 3:3组 4:4组
③:有无LED指示灯
空:无LED动作指示灯
N:有LED动作指示灯(AC线圈是红色灯，DC线圈是绿色灯）
④:继电器类型
GS:小功率插拔式电磁继电器
LY:大功率插拔式电磁继电器
⑤:线圈电压
交流(AC): 6VAC、12VAC、24VAC、36VAC、48VAC、110VAC、220VAC、380VAC
直流(DC): 5VDC.6VDC、12VDC、24VDC、36VDC、48VDC、110VDC、220VDC

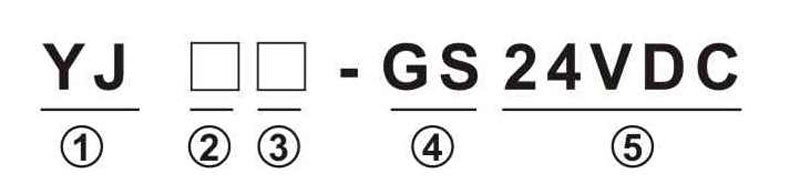

型号说明

①:继电器型号

nd22bn gs my3n gs tydcjdq 4
②:接点的组数 2:2组 3:3组 4:4组
③:有无LED指示灯
空:无LED动作指示灯
N:有LED动作指示灯(AC线圈是红色灯，DC线圈是绿色灯）
④:继电器类型
GS:小功率插拔式电磁继电器
LY:大功率插拔式电磁继电器
⑤:线圈电压
交流(AC): 6VAC、12VAC、24VAC、36VAC、48VAC、110VAC、220VAC、380VAC
直流(DC): 5VDC.6VDC、12VDC、24VDC、36VDC、48VDC、110VDC、220VDC

性能

触点形式		3组
接触电阻		100mΩ以下
动作时间		20ms以下
复位时间		20ms以下
最大开关频率	机械	18,000次/小时
	额定负载	2,400次/小时
绝缘电阻		1,000MΩ以上
耐电压	线圈和接点间	AC2,000V 50/60Hz 1min
	异极接点间	AC2,000v 50/60Hz 1min
	同极接点间	AC1,000V 50/60Hz 1min
振动	耐久	10~55~ 10Hz、双振幅1.0mm
	误动作	10~55~10Hz、双振幅1.0mm
冲击	耐久	1,000m/s2(约100G)
	误动作	200m/s2(约20G)
耐久性	耐久	50,000,000次(开关频率18,000次/小时）
	误动作	200,000次(开关频率2,400次/小时）
使用环境温度		标准型 -55℃~ +70℃(不结冰、凝露）带动作指示灯 -40℃ ~ +70℃(不结冰、凝露）
使用环境湿度		5~85%RH
重量		约35g

	小功率3组
	阻性负载	感性负载 (cosΦ=0.4、L/R=7ms)
接点构成	3c
接点机构
接点材质
额定负载	AC220V 3A DC24V 3A	AC220V 0.8A DC24V 1.5A
额定通电电流	3A
接点电压最大值	AC250V、DC125V
接点电流最大值	3A
开关容量最大值	660VA 720W	176VA 36W
