产品概述
技术参数
触点 |
形式 |
2Z 2H 2D |
3Z 3H 3D |
负载(阻性) |
40A/240VAC 28VDC |
||
接触电阻(初始) |
≤100mΩ |
||
材料 |
银合金 |
||
电气寿命(频率 1S 通,1S 断) |
≥105次 |
||
机械寿命(频率 300 次/1 分钟) |
≥107次 |
||
吸合电压(23℃) |
DC:≤75%×额定电压,AC:≤80%×额定电压 |
||
释放电压(23℃) |
DC:≥10%×额定电压,AC:≥30%×额定电压 |
||
最大电压(23℃) |
110%×额定电压 |
||
线圈规格 |
直流(DC) |
6V,9V,12V,24V,36V,48V,110V,220V(电压可订制) |
|
交流(AC) |
6V,9V,12V,24V,36V,48V,110V,220V,380V(电压可订制) |
||
线圈功率 |
直流(DC) |
2.5W |
|
交流(AC) |
6VA |
||
吸合时间 |
≤25ms |
||
释放时间 |
≤15ms |
||
初始耐压 |
同极触点之间 |
1500VAC/1min(漏电流 1mA) |
|
异极触点之间 |
1500VAC/1min(漏电流 1mA) |
||
触点与线圈间 |
2500VAC/1min(漏电流 1mA) |
||
绝缘电阻 |
≥500MΩ(500VDC) |
||
环境温度 |
-25~+55℃ |
||
环境湿度 |
45%~75%RH |
||
大气压力 |
86~106KPa |
||
耐冲压 |
10G(正弦半波脉冲:11ms) |
||
耐振动 |
10~55Hz 双振幅:1.0mm |
||
安装方式 |
插入式,螺丝安装式 |

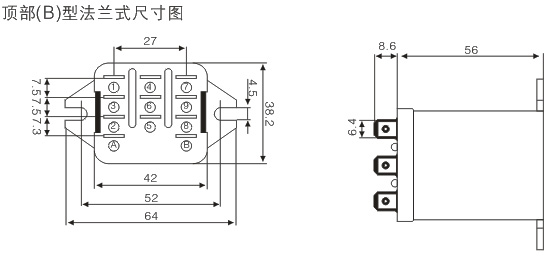

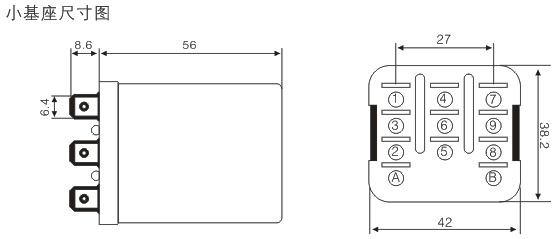

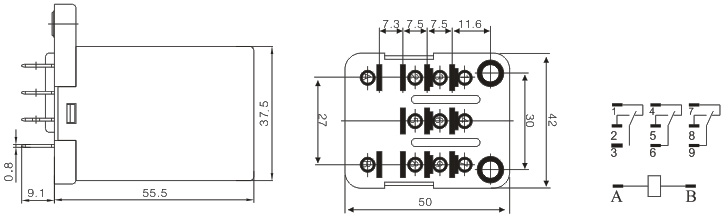

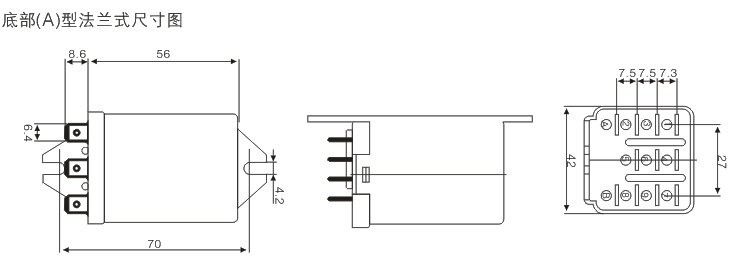

外形图、接线图、安装尺寸(mm)

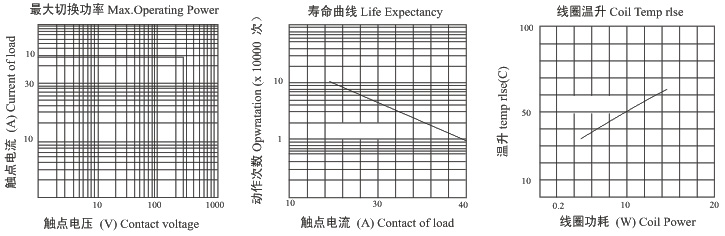

性能曲线图
