规格
| 触点形式 | 2Z 2H 2D |
| 接触电阻 |
≤100MΩ(1A 6VDC) |
| 触点材料 |
AgCdo AgSnO2 |
| 接触容量 |
30A 250VAC/30VDC |
| 绝缘电阻 |
≥1000MΩ, 500VDC |
| 绝缘强度 |
BCC2500VAC 1minute |
|
BOC1200VAC 1minute |
|
|
吸合时间 |
≤20ms /15ms |
| 安装方式 | 插入式 |
|
额定线圈功率 |
DC1.5W AC2.5VA |
DC 线 圈 规 格 参 数 表
|
额定 电压 (VDC) |
吸合 电压 (VDC) |
释放 电压 (VDC) |
线圈电阻Ω: ±10% |
|
6 |
4.8 |
0.6 |
24 |
|
12 |
9.6 |
1.2 |
96 |
|
24 |
19.2 |
2.4 |
384 |
|
48 |
38.4 |
4.8 |
1540 |
|
60 |
48.0 |
6.0 |
2400 |
|
110 |
88.0 |
11.0 |
8060 |
AC线 圈 规 格 参 数 表
|
额定 电压 (VDC) |
吸合 电压 (VDC) |
释放 电压 (VDC) |
线圈电阻Ω: ±10% |
|
12 |
9.6 |
3.6 |
20 |
|
24 |
19.2 |
7.2 |
80 |
|
48 |
38.4 |
14.4 |
320 |
|
110 |
88.0 |
36.0 |
1700 |
|
220 |
176.0 |
72.0 |
6770 |
|
240 |
176.0 |
72.0 |
8060 |

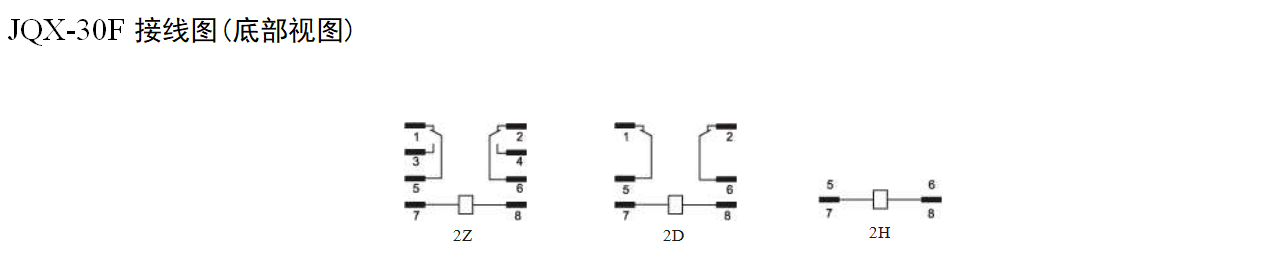

轮廓尺寸;接线图(下图）

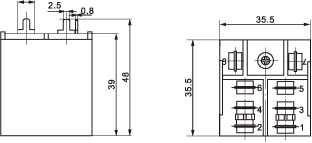

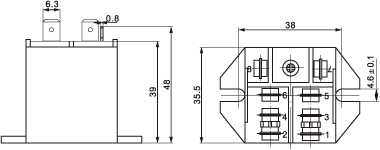

JQX-30F 外形尺寸
