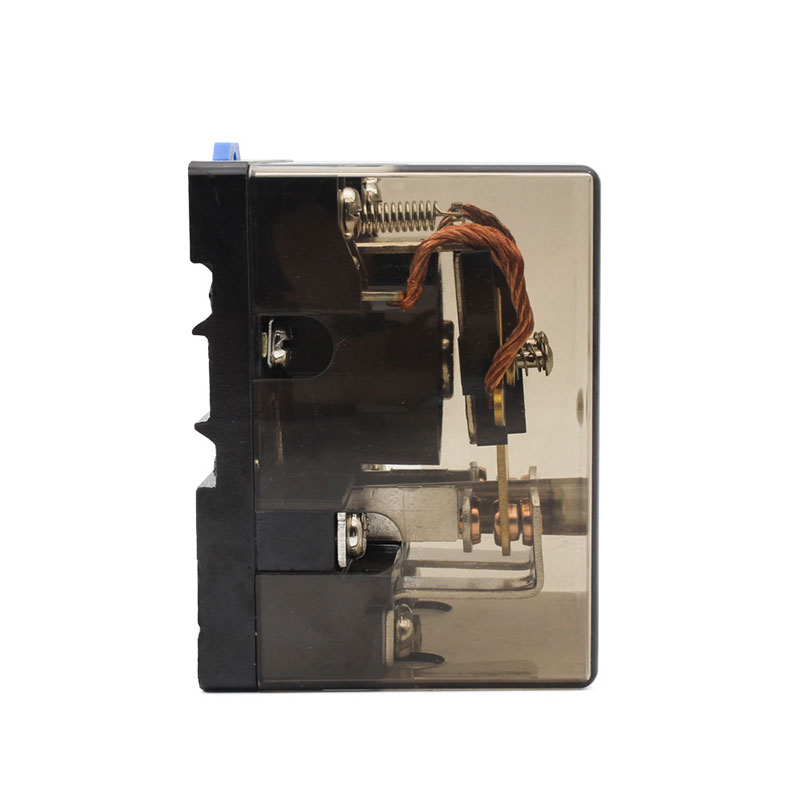

ND22L-2Z(JQX-62F-2Z)大功率继电器
ND22L-2Z(JQX-62F-2Z)大功率继电器
ND22L-2Z(JQX-62F-2Z)大功率继电器
ND22L-2Z(JQX-62F-2Z)大功率继电器
ND22L-2Z(JQX-62F-2Z)大功率继电器
ND22L-2Z(JQX-62F-2Z)大功率继电器

ND22L-2Z(JQX-62F-2Z)大功率继电器

接触形式:2C,2A,2B
接触电阻:100mΩ (1A 6VDC)
触点材料:AgCdo
触电容量:80A 120A 250VAC
绝缘电阻:1000MΩ, 500VDC
绝缘强度:BCC2500VAC 1minute/BOC1200VAC 1minute
吸合时间:25ms /25ms
安装方式:端子安装
额定线圈电压:DC2.0W  AC2.5VA

订货须知:

nd22l 2z jqx 62f 2z dgljdq 5

规格:

接触形式

2C,2A,2B

接触电阻

100mΩ (1A 6VDC)

触点材料

AgCdo

触电容量

80A 120A 250VAC

绝缘电阻

1000MΩ, 500VDC

绝缘强度

BCC2500VAC 1minute

 BOC1200VAC 1minute

吸合时间

25ms /25ms

安装方式

端子安装

额定线圈电压

DC2.0W  AC2.5VA



线圈规格表:

额定

电压 VDC

吸合

电压 (VDC)

释放

电压 (VDC)

线圈电阻Ω:±10%

额定

电压 VAC

吸合

电压VAC

释放

电压 VAC

线圈电阻Ω:±10%

6

4.80

0.60

18

6

4.80

1.80

9

12

9.60

1.20

70

12

9.60

3.60

36

24

19.2

2.40

290

24

19.20

7.20

144

48

38.4

4.80

1152

48

38.40

14.4

576

60

48.0

6.00

2800

110

88.00

36.0

3500

110

88.0

11.0

9650

220/240

176.00

72.0

12000/14400



尺寸和接线图:

nd22l 2z jqx 62f 2z dgljdq 6 1054
