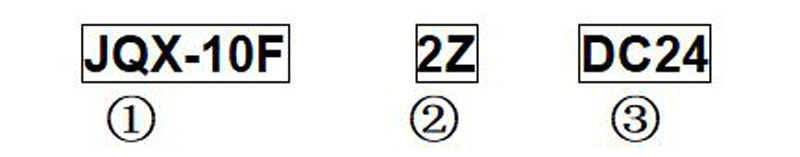

订货资料:
①:电磁继电器系列: JQX-10F
②:触点形式: 2Z 、3Z
③:线圈电压: 6VAC-380VAC 、6VDC-220VDC
技术信息:
触点形式 |
2Z |
3Z |
触点容量 |
10A 250VAC; 10A 30VDC |
|
额定线圈功率 |
DC: 2W ; AC:3.5VAC |
|
触点电阻 |
≤100mΩ |
|
绝缘电阻 |
500mΩ |
|
绝缘强度 |
BCC 1500VAC 1分钟 |
|
BOC 1500VAC 1分钟 |
||
吸合/释放时间 |
25ms /25ms |
|
安装方式 |
插座式 |

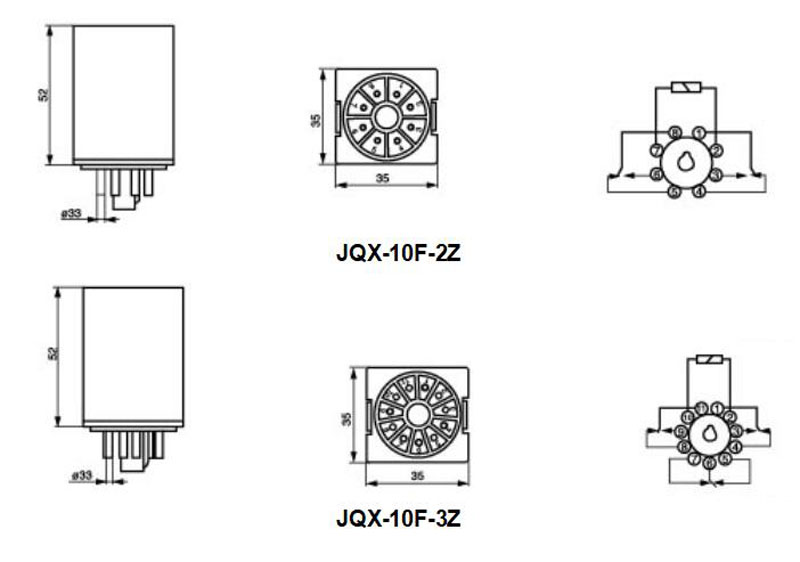

尺寸和接线图:
