ND27D-2Z(JQX-52F-2Z)大功率继电器
ND27D-2Z(JQX-52F-2Z)大功率继电器

ND27D-2Z(JQX-52F-2Z)大功率继电器

继电器形式:2C,2A,2B
接触电阻:100mΩ (1A 6VDC)
触点材料:AgCdO
接触容量:40A  250VAC 28VDC
绝缘电阻:1000MΩ, 500VDC
绝缘强度:BCC2500VAC 1minute
               BOC1200VAC 1minute
吸合时间:25ms /25ms
安装方式:螺丝安装
额定线圈功率:DC2.0W  AC2.5VA

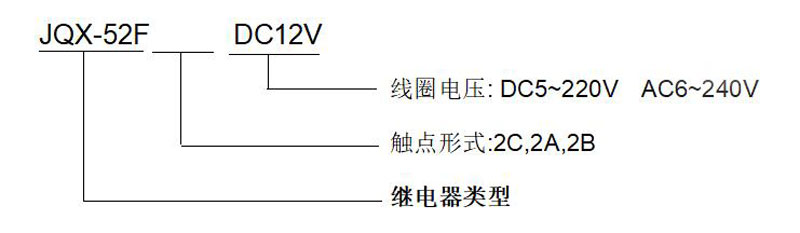

订货须知:

nd27d 2z jqx 52f 2z dgljdq 2

规格:

继电器形式

2C,2A,2B

接触电阻

100mΩ (1A 6VDC)

触点材料

AgCdO

接触容量

40A  250VAC 28VDC

绝缘电阻

1000MΩ, 500VDC

绝缘强度

BCC2500VAC 1minute

BOC1200VAC 1minute

吸合时间

25ms /25ms

安装方式

螺丝安装

额定线圈功率

DC2.0W  AC2.5VA



线圈规格表:

额定电压VDC

吸合电压(VDC)

释放电压(VDC)

线圈电阻Ω:±10%

额定电压VAC

吸合电压VAC

释放电压VAC

线圈电阻Ω:±10%

6

4.8

0.60

20

6

4.80

1.80

14.4

12

9.6

1.20

65

12

9.60

3.60

57

24

19.2

2.40

330

24

19.20

7.20

250

48

38.4

4.80

1280

48

38.40

14.4

921

60

48.0

6.0

2800

110

88.00

36.0

5000

110

88.0

11.0

9650

220/240

176.00

72.0

19600/25040



尺寸和接线图:

nd27d 1z jqx 52f 1z dgljdq 3
