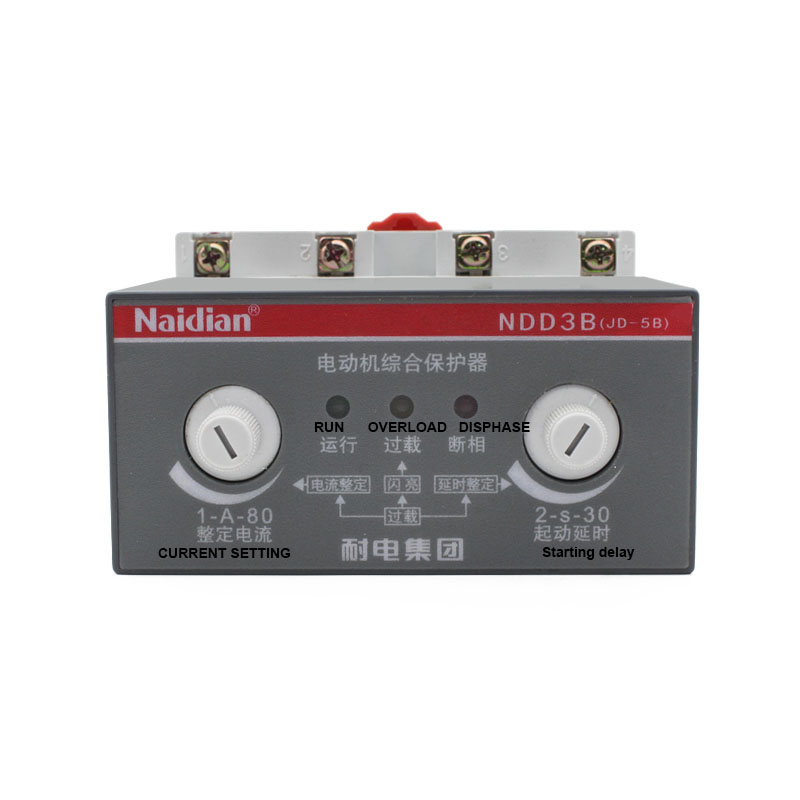

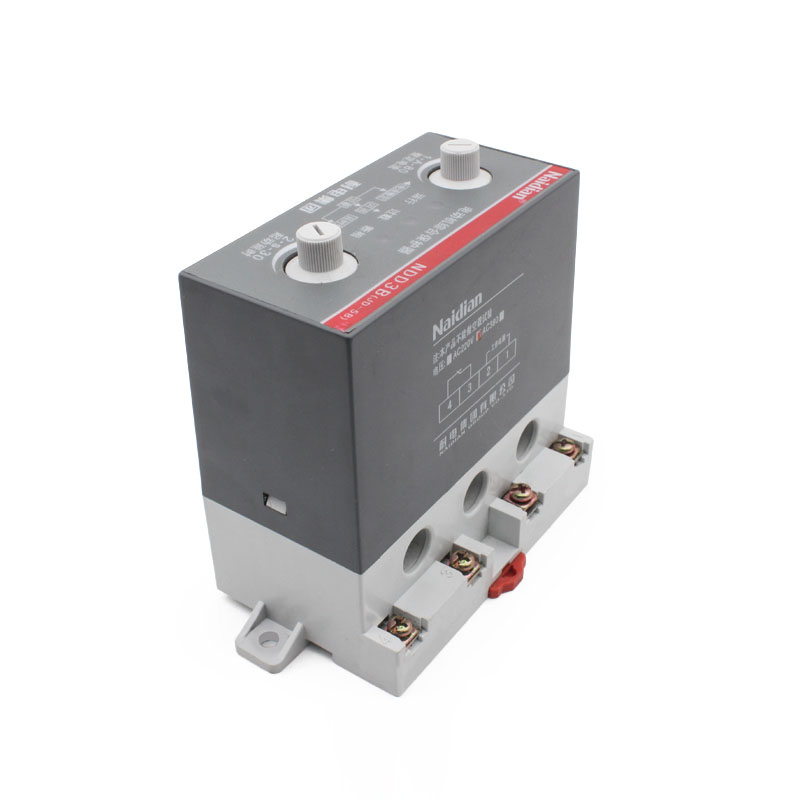

NDD3B(JD-5B)电动机综合保护器
NDD3B(JD-5B)电动机综合保护器
NDD3B(JD-5B)电动机综合保护器
NDD3B(JD-5B)电动机综合保护器

NDD3B(JD-5B)电动机综合保护器

额定电源电压:AC380V AC220V 50Hz(其它电压等级可订做)
整定电流范围:1A~5A 2A~10A 8A~40A 20A~100A 40A~160A 120A~300A 120A~400A
断相动作时间:≤6S(三相电源中任意一相电流为零时)
复位时间:控制电路断电复位,且复位时间不小于300S
触点容量:3AAC330V (阻性)
安装方式:装置式和导轨式兼容,导轨式为选配
                  装置式

概述

NDD3B系列电动机综合保护器(以下简称保护器)适用于交流50Hz,额定工作电压AC380V及以下的供电电路中与交流接触器等开关电器组成电动机控制电路。当电动机的主电路出现断相、过载等非正常工作状态时,及时断开开关电器触头,分断电动机的三相电源,快速可靠地保护电动机。保护器采用电位器量化整定方式,直接根据电机铭牌标定的额定电流调节保护器的整定电流,比整定无量化、需启动电机整定,而不能准确整定到电机额定电流的整定方式更为方便、直观。保护器采用过电流倍率控制下的智能多区段反时限保护技术,且反时限具有性能优异的连续可调技术,可适应从轻载到重载起动等各类电机的需要。
本系列保护器符合GB14048.4标准。

接线图

常闭 工作电源 NDD3B-AT、A、B、C,工作电源 常闭常开 NDD3B-D,常开常闭 工作电源 BDD3B-E、F

外形及安装尺寸图

过载保护反时限特性图

应用电路举例

说明:KM:交流接触器 QA:启动按钮 TA:停止按钮 H1~H3保护器穿线孔
注:保护器和交流接触器控制电源必须同相

主要技术数据

表一

参数 型号
NDD3B-AT NDD3B-A NDD3B-B NDD3B-C NDD3B-D NDD3B-E NDD3B-F
额定电源电压 AC380V AC220V 50Hz(其它电压等级可订做)
整定电流范围 1A~5A 2A~10A 8A~40A 20A~100A 40A~160A 120A~300A 120A~400A
过载动作时间 见表2
断相动作时间 ≤6S(三相电源中任意一相电流为零时)
复位时间 控制电路断电复位,且复位时间不小于300S
触点容量 3AAC330V (阻性)
安装方式 装置式和导轨式兼容,导轨式为选配 装置式

表1(续)

环境温度 - 5C~55'C相对湿度,≤90%RH
海拔高度 ≤2000m
使用环境 在无足以腐蚀金属和破坏绝缘性能的气体环境;无强烈冲击振动、雨雪的地方

表2

过载动作时间Tp
脱扣等级代号 1.05倍整定电流 1.2倍整定电流 1.5倍整定电流 6倍整定电电流 7.2倍整定电流
2 2小时内脱扣 2小时内脱扣 TP≤30S Tp≤2s 1s
5 Tp≤lmin Tp≤5s 1s
10(10A) Tp≤2min Tp≤10s 2s
15(10) Tp≤3min Tp≤15s 4s
20(20) Tp≤8min Tp≤20s 6s
25 Tp≤9min Tp≤25s 7.5s
30 (30) Tp≤12min Tp≤30s 9s
