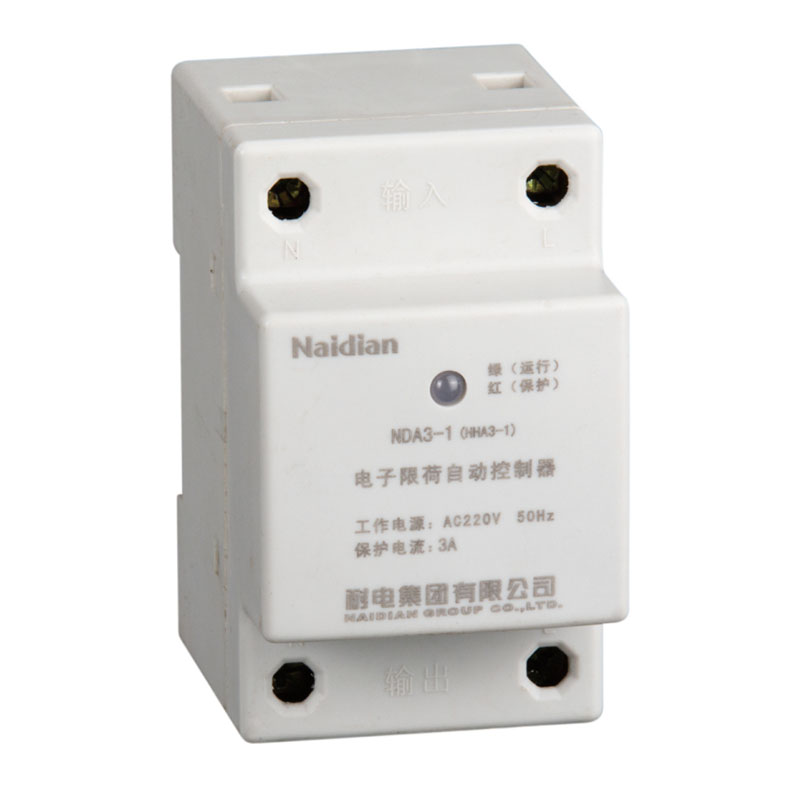

NDA3-1电子限荷自动控制器
NDA3-1电子限荷自动控制器

NDA3-1电子限荷自动控制器

工作电压:AC220V 50Hz
保护动作电流:0.5A、1A、电A、3A、 4A、 5A、 6A、 7A、 8A、 10A、 12A、 14A、 16A、 20A、25A、32A (其它规格可以订做)。
保护动作延时时间:4s〜6s (1.2 倍)具有反时限特性。
复位方式:自动复位(20s〜60s)
保护动作电流误差:±10%。
功耗:WL5W。
电寿命:1X10°次。
外形尺寸:(80X50X66.5) mm。
安装方式:35mm导轨式安装

概述

NDA3-1 (HHA3-1)系列电子限荷自动控制器 (以下简称控制器)适用于交流50Hz,工作电压 AC220V的控制电路中,按额定用电功率供电。当用电负荷超过规定的范围值时,控制器自 动切断负载电源,实现自动控制。运用控制 的场合主要为工矿、企业员工宿舍、建筑工 地民工宿舍中,控制员工、工人的违规用电 达到安全用电的目的。产品结构紧凑,外形 美观,与DZ47 (C45)并轨安装。

使用说明

1、按产品标识输入端(IN)、输出端 (OUT )正确接线、(负载电流应小于产品的保护电流值)。
2、面板上的双色发光管指示状态:指示 灯发绿光时,负载电源接通,处于运行状态; 发红光时。保护功能启动,切断负载电源。
3、控制器的限荷(电流)保护动作具有 反时限特性;即负载超过产品的保护电流值越大,则产品的保护动作时间就越短,反之就越长。

注意事项

1、在接通电源前,请仔细检查接线是否 正确,负载大小是否与产品电流保护值相匹配,接线螺钉是否已拧紧,否则将损坏产 品。,
2、产品接通电源后,请勿接触带电部 位,以免发生触电。
3、因产品无短路保护功能,当产品输入 端或负载端有短路现象时将起不了限荷保护功能,并会损坏产品。
4、由于产品为自动复位方式复位,故当 违规用电设备接上时,控制器保护跳闸后,要 立即拨下违规用电设备,否则控制器会频繁的 复位、断开,从而损坏产品和用电设备。
5、为防强电流下触点发热,接线时务必 拧紧接线柱的螺钉,否则会因接触电阻过大造 成接线端处发热而损坏产品或引起其它事故。

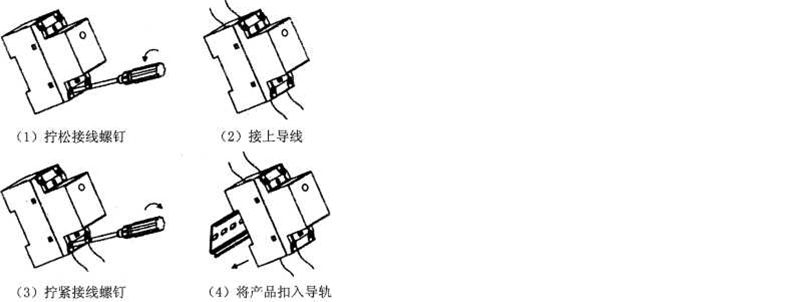

安装方法

操作步骤:1、拧松接线螺钉;2、接上导线;3、拧紧接线螺钉;4、将产品扣入导轨

应用电路举例

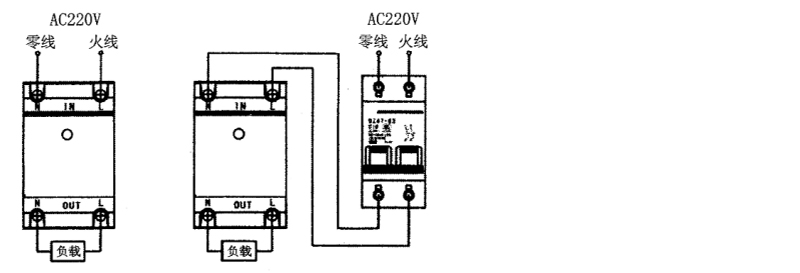

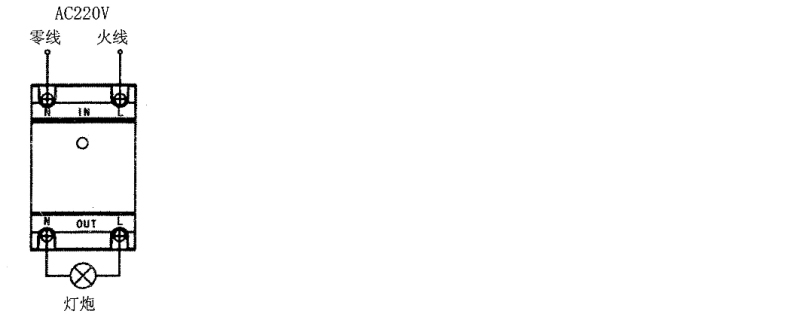

直接控制方式的接线:被控制的电器是单 相供电,功耗不超过控制器的额定容量。可釆用直接控制方式,接线方法如下图所示。

订货须知:

需说明产品型号、产品保护电流规格、电压等级、数量,有特殊要求时,应另注明。例 (NDA3-120A AC220V 100只)。

主要技术数据

1、工作电压:AC220V 50Hz
2、保护动作电流:0.5A、1A、电A、3A、 4A、 5A、 6A、 7A、 8A、 10A、 12A、 14A、 16A、 20A、25A、32A (其它规格可以订做)。
3、保护动作延时时间:4s〜6s (1.2 倍)具有反时限特性。
4、复位方式:自动复位(20s〜60s)
5、保护动作电流误差:±10%。
6、功耗:WL5W。
7、电寿命:1X10°次。
8、外形尺寸:(80X50X66.5) mm。
9、安装方式:35mm导轨式安装

接线图

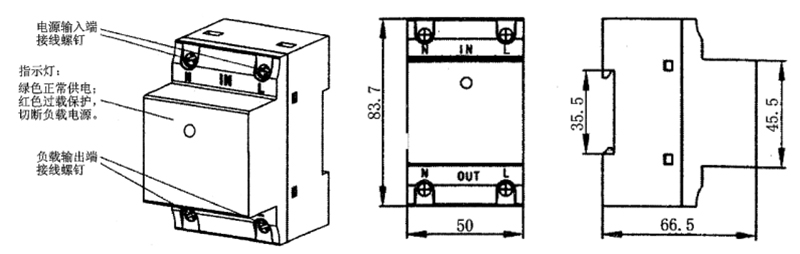

外形及安装尺寸图
