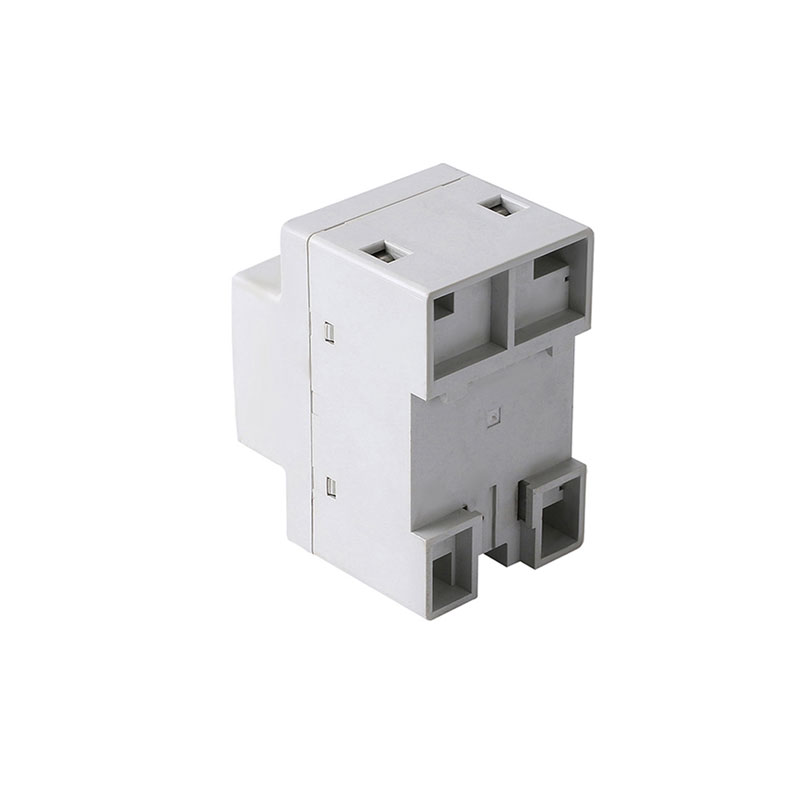

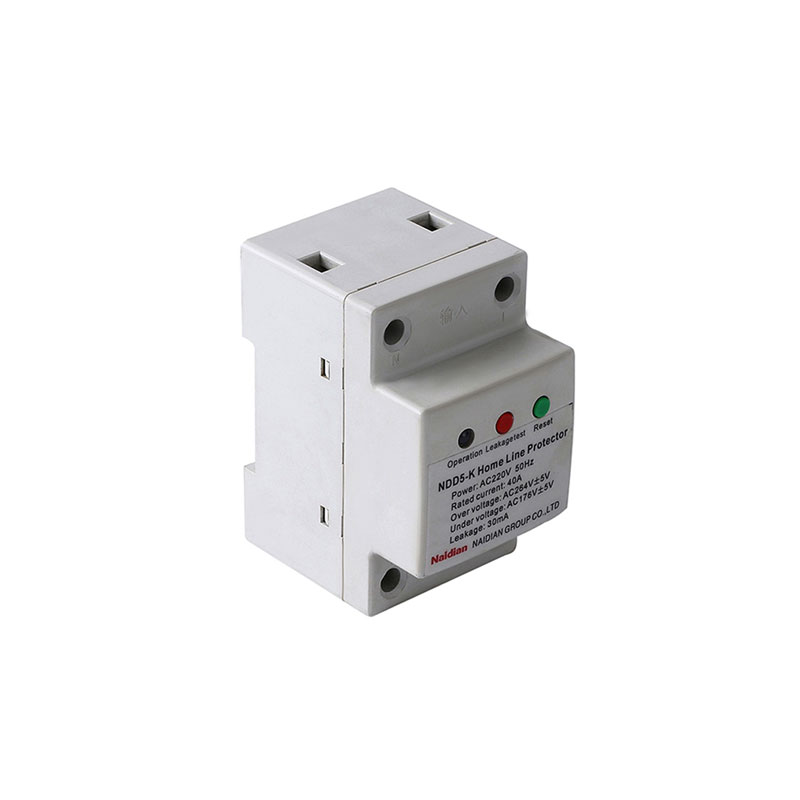

NDD5-K(HHD5-K)家用线路保护器

概述

NDD5-K型家用线路保护器(以下简称保护 器)是根据目前市电状况开发的新一代家用线 路保护装置。能在电压过高或过低的情况下 起保护作用，当市电电压恢复正常时，保护 器自动接通电源，恢复供电，实现全自动控 制，同时还具有漏电(触电)的保护功能。该保 护器可单独使用,也可与DZ47(C45)拼装构成 具有漏电、过欠压、过载、短路保护功能的 综合型线路保护装置，可完全取代DZ47LE系 列产品。该产品结构紧凑、外形美观，与 DZ47(C45)并轨安装。

本系列保护继电器执行Q/ZXL0027企业 标准，符合GB 14048. 5有关要求。

使用说明

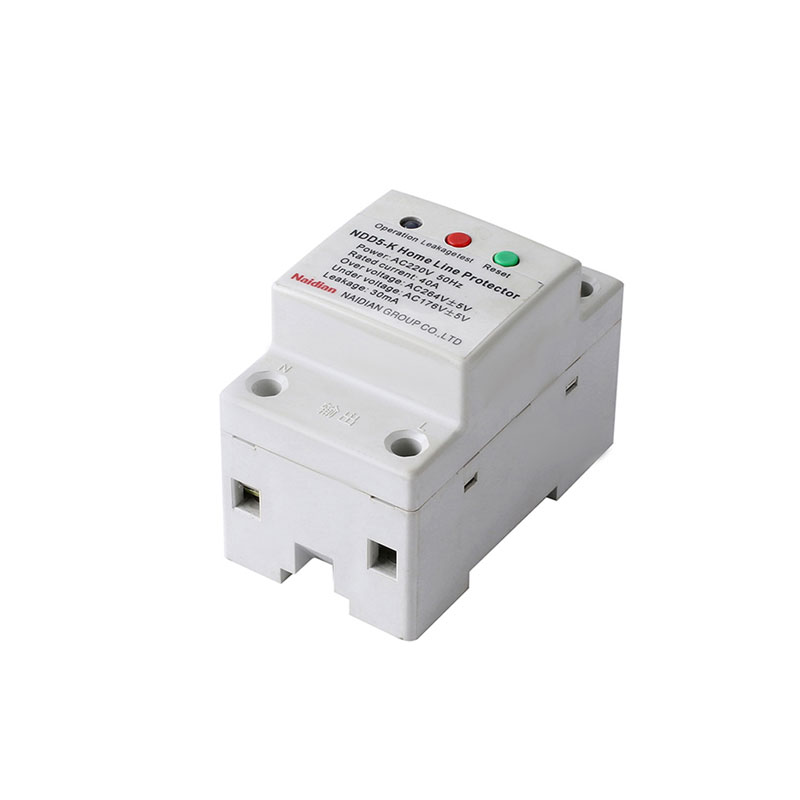

1、面板上双色发光管指示保护器的工 作状态：指示灯发绿光时正常供电，发红光 时保护功能启动切断供电。
2、产品输入端每次接通市电时，需1~ 2分钟给负载送电，防止家用空调、冰箱的 压缩机因市电不稳频繁起停。
3、产品接线：N为零线，L为火线，请勿接错。

注意事项

1、保护器在新安装或运行一段时期后 (一般每隔一个月)需按一次漏电试验按钮， 以检査其是否正常工作。
2、保护器漏电保护动作后，需査明原 因，排除故障，方可按复位按钮给负载供电。
3、产品接通电源后，请勿接触带电部 位，以免发生触电。
4、为防强电流下触点发热，接线时务 必拧紧接线柱的螺钉，否则会因接触电阻过大造成接线端处发热而损坏产品或引起其它事故。
5、保护器仅对输出端相线和用电设备 与大地之间的触电进行保护，对同时接触输 出端两线N、L (不与大地形成回路)的触电不起保护，请注意安全用电。

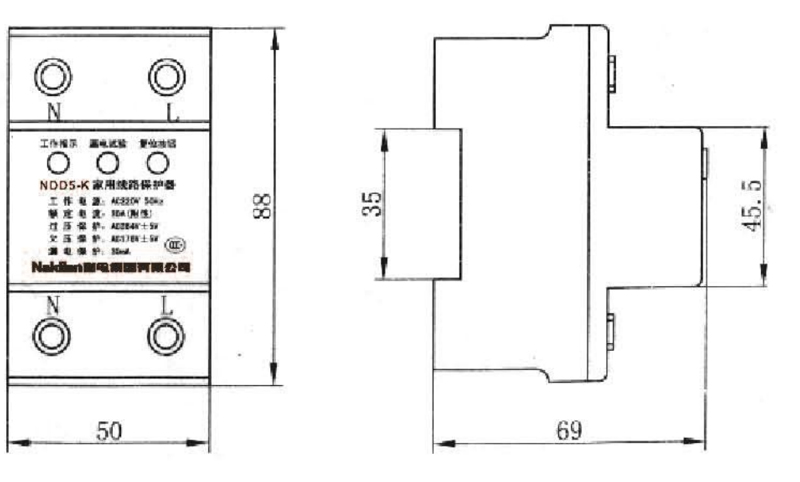

安装及拆卸方法

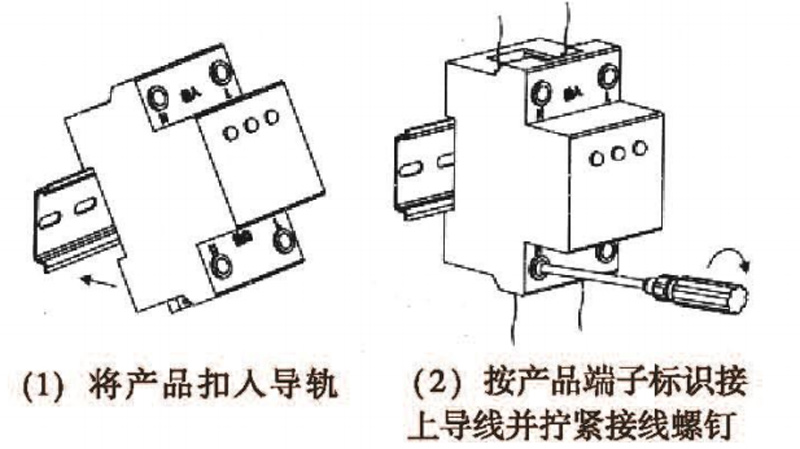

1、安装顺序：(1) →(2)

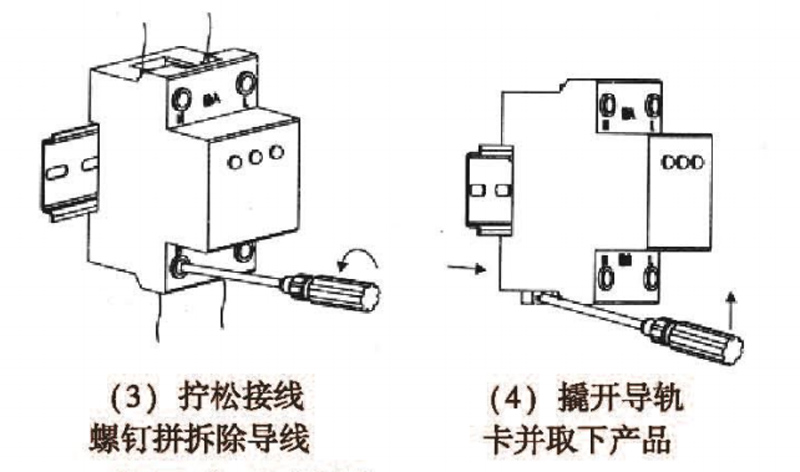

2、拆卸顺序：(3) → (4)
注意：在安装或拆卸前必须将主电路电源切断。

应用电路举例

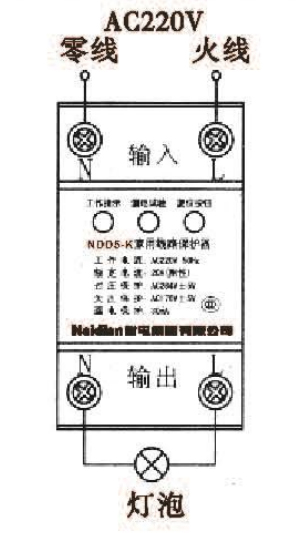

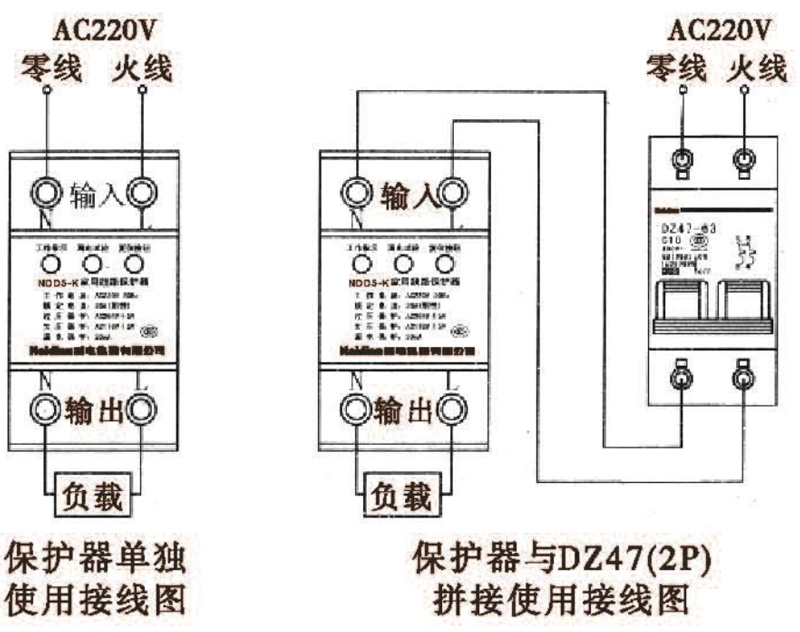

直接控制方式的接线：被控制的电器是单相供电，功耗不超过控制器的额定容量，可采用直接控制方式，接线方法如下图所示。

订货须知

需说明产品型号、产品保护电流规格、 电压等级、数量，有特殊要求时，应另注明。
例如：NDD5-K20A AC220V 100只。
