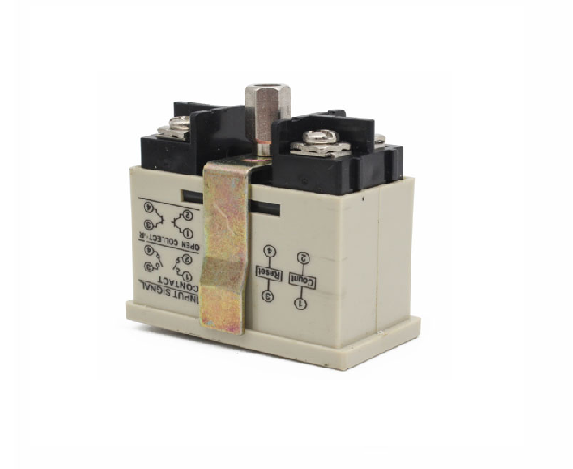

NDL2(DHC3L)系列电子式累时器

电源:内部电源
电池寿命:≥ 6年(25℃)
累时误差:≤0.1%
最小信号脉宽:≥0.2秒
重量:约60g
安装方式:面板式
开孔尺寸:22.2×45mm
电压输入:直流电压输入DC4～30V
交流电压输入AC/DC110～240V
无电压输入(接点输入):接点接通最大电阻≤10KΩ(计时ON)
接点断开最小电阻≥500KΩ(计时OFF)
输入最大残余电压0.5V
工作环境温度:-5～+40℃
储存温度:-25～+55℃
工作环境湿度:35～85%RH

技术参数

电源	内部电源	电压输入	直流电压输入DC4～30V
电池寿命	≥ 6年(25℃)	电压输入	交流电压输入AC/DC110～240V
累时误差	≤0.1%	无电压输入（接点输入）	接点接通最大电阻≤10KΩ(计时ON)
最小信号脉宽	≥0.2秒		接点断开最小电阻≥500KΩ(计时 OFF)
重量	约60g		输入最大残余电压0.5V
安装方式	面板式	工作环境温度	-5～+40℃
开孔尺寸	22.2×45mm	储存温度	-25～+55℃
		工作环境湿度	35～85%RH

电气特点

绝缘阻抗	100MΩ（DC500V）
耐压	AC2000V 50/60Hz 1 分钟
抗干扰	IEC61000-4 标准,等级 3
振动	抗振动：10-55Hz（周期 1 分钟）振幅 0.75mm, X Y Z 各方向 1 小时误动作：10-55Hz 周期 1 分钟振幅 0.5mm, X Y Z 各方向 10 分钟
冲击	抗冲击：30G X ,Y, Z各3次误动作：10G X ,Y ,Z各3次

DHC3L 系列

外型尺寸图

ndl2 dhc3l dzslsq 3

接线方法及注意事项 ndl2 dhc3l dzslsq 4

1. 累时器的信号输入及复位输入的开关或电路应尽量靠近累时器的接线端子.使输入线尽量短.
2. DHC3L-A 为累时信号交流电压输入型，可输入 AC/DC110～240V 电压，但该型的复位信号如图（3）只可输入接点信号，切不可输入电压信号，否则会使累时器烧毁，甚至会引起内部锂电池爆炸。
3. 复位信号不应长时间接通,以免浪费内部电池。
4. 接点输入应可靠。
▲本产品内置锂电池,请勿加压变形或在 100℃以上过热，以免引起锂电池破裂或烧毁。

显示方式	LCD (液晶显示)
复位方式	外部端子/面板按钮复位				外部端子复位
显示位数	6位(字高6.7mm)				8位(字高6.5mm)
累时范围	99999.9小时	99时59分59秒	9999时59分	9999天23时	9999时59分59秒	999999时59分
无电压输入（接点输入）	DHC3L-1	DHC3L-2	DHC3L-3	DHC3L-4	DHC3L-5	DHC3L-6
直流电压输入（DC4～30V）	DHC3L-1V	DHC3L-2V	DHC3L-3V	DHC3L-4V	DHC3L-5V	DHC3L-6V
交流电压输入（AC/DC110～240V）	DHC3L-1A	DHC3L-2A	DHC3L-3A	DHC3L-4A	DHC3L-5A	DHC3L-6A
