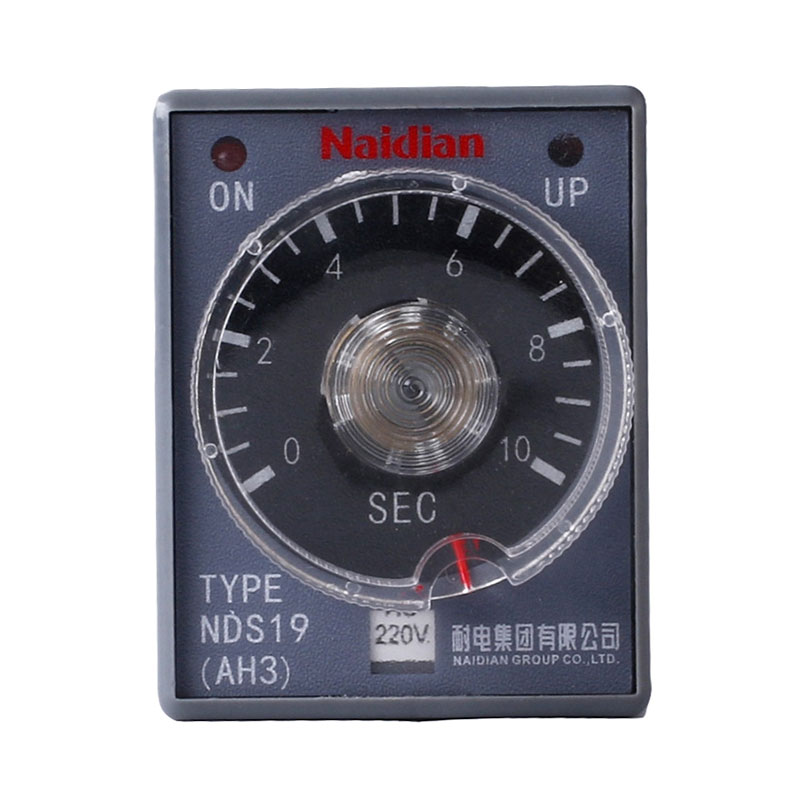

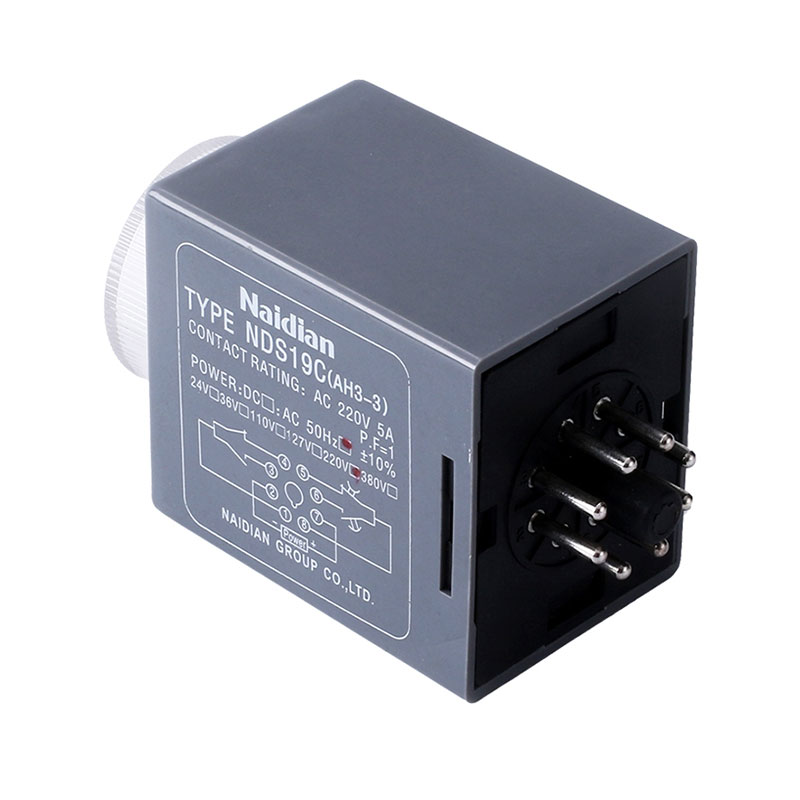

NDS19(AH3 ST2P)电子式时间继电器

概述

NDS19（AH3-3）系列电子式时间继电器（以下简称继电器）适用于交流50Hz，额定电压380V及以下或直流工作电压24V的控制电路中作延时元件，按预定的时间接通或分断电路。
继电器采用高精度CMOS集成电路，具有外观新颖、体积小、延时精度高、延时范围广、搞干扰性能强、可靠性好、寿命长等优点。

主要技术数据

产品型号	NDS19	NDS19S	NDS19G	NDS19N-□
产品名称	电子式时间继电器	电子式时间继电器	电子式时间继电器	电子式时间继电器
工作电源	DC24V;AC24V、36V、110V、220V、380V 50/60Hz允许电压波动范围为（85%~110%）Ue
延时范围	1s 3s 5s 10s 30s 60s 3min 5min 10min 30min 60min 3h 5h10h 12h			NA:1s/10min NB:3/30min NC:6s/60min ND:Imin/10h NE:3min/30h
重复误差	≤1%	≤1%	≤1%	≤1%
工作模式	通电延时	通电延时（带瞬动触点）	释放延时	通电延时
触点数量	2组延时触点	1组延时触点和1组瞬动触点	2组延时触点	A模式：2组延时触点 B模式：1组延时触点和1组瞬动触点
触点容量	AC220V 5A(阻性)	AC220V 5A(阻性)	AC220V 5A(阻性)	AC220V 5A(阻性)
机械寿命	1X10⁶次	1X10⁶次	1X10⁶次	1X10⁶次
电寿命	1X10⁵次	1X10⁵次	1X10⁵次	1X10⁵次
安装方式	配不同的底座可实现装置式和35mm导轨安装		配不同的底座可实现装置式和35mm导轨安装
安装尺寸	51-2XØ3.5mm	51-2XØ3.5mm	51-2XØ3.5mm	51-2XØ3.5mm

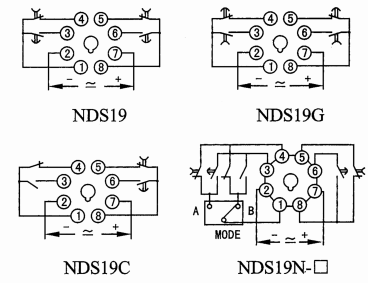

接线图

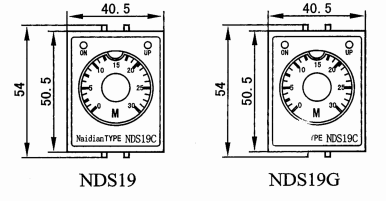

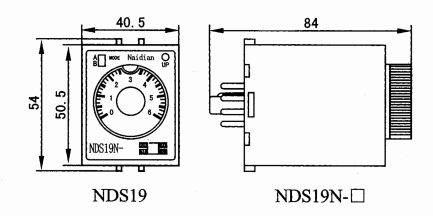

外形及安装尺寸图

使用说明

1、按产品接线图正确接线，用户在使用时可按实际需要延时时间，调节产品面板上的时间调节电位器设定时间。
