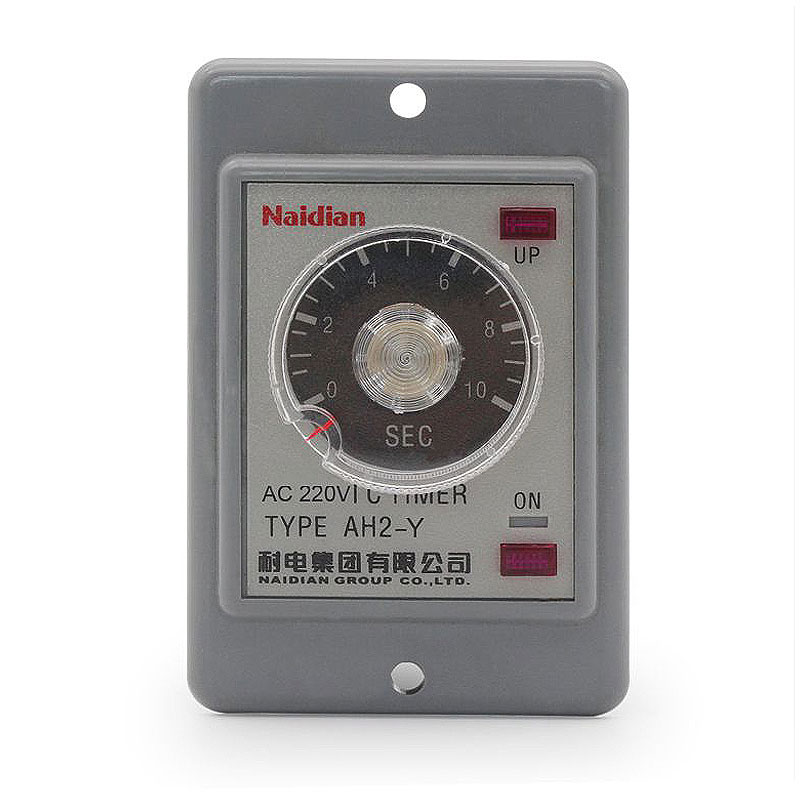

NDS20M(AH2-Y)电子式时间继电器

概述

AH系列电子式时间继电器（以下简称继电器）适用于交流50Hz，额定电压380V及以下或直流工作电压24V的控制电路中作延时元件，按预定的时间接通或分断电路。
继电器采用高精度CMOS集成电路，具有外观新颖、体积小、延时精度高、延时范围广、抗干扰性能强、动作可靠、寿命长等优点。

主要技术数据

1、工作电压∶AC24V、36V、110V、127V、220V、380V 50Hz，允许电压波动范围（85%～110%)Ue;DC24V;

2、动作形式∶通电延时;

3、延时范围∶A∶1/10s/1m/10m;

B:3s/30s/3m/30m;

C:6s/60s/6m/60m;

D:Im/10m/1h/10h;

E:3m/30m/3h/30h;
4、重复误差∶≤2%;

5、触点数量∶
A模式∶2组延时转换触点;

B模式∶1组延时转换触点和1组瞬时转换
触点;
6、触点容量AC220V 5A COSØ=1;DC24V 7A;

7、安装方式∶Y型为面板式;N型为装置式;

8、电寿命∶10×10⁴次；

9、机械寿命∶100×10⁴次;

10、环境温度∶-5℃～+40℃;

接线图

外形及安装尺寸

使用说明

AH2-Y·N□系列继电器为多档延时继电器。用户在使用时按实际需要选择相应的延时规格。面板ON、UP分别为通电延时指示和延时动作指示。
