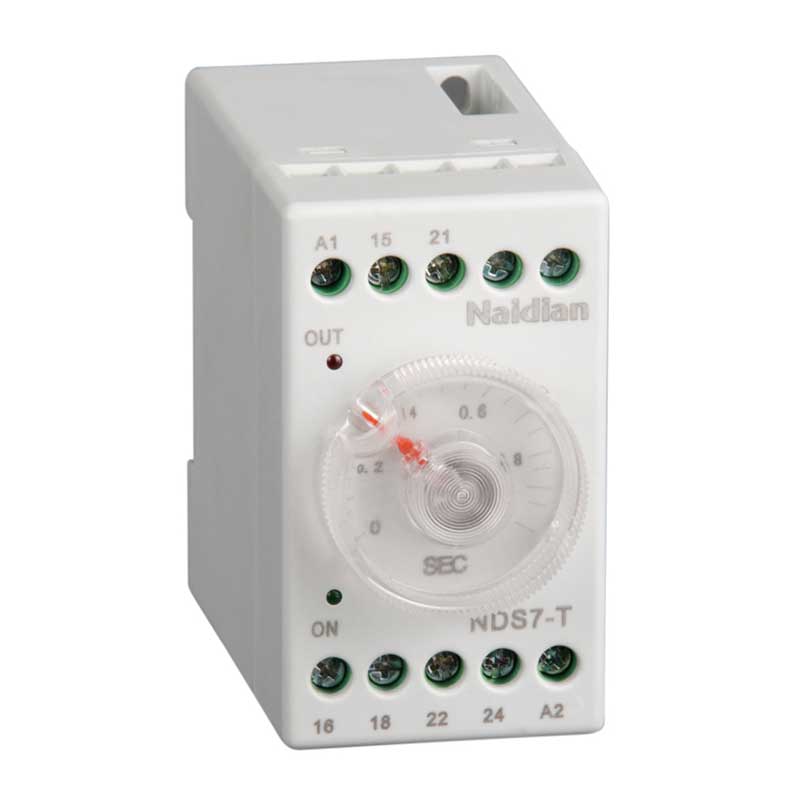

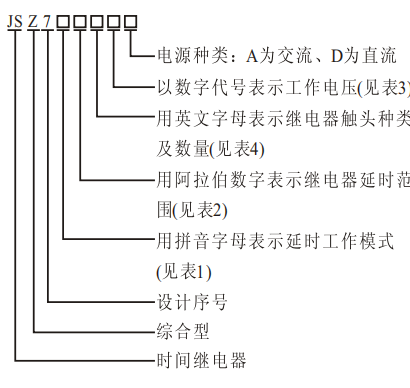

符号含义
表1
代号 | T | S | D |
工作模式 | 通电延时 | 定时延时 | 断开延时 |
代号 | H | X | A |
工作模式 | 循环延时 | 星三角转换 | 断电yansh |
表2
代号 | 0 | 1 | 2 | 3 | 4 |
延时范围 | 0.06~0.6s | 0.2~2s | 0.6~6s | 2~20s | 6~60s |
代号 | 5 | 6 | 7 | 8 | |
延时范围 | 0.6~6min | 2~20min | 6~60min | 0.2~2h |
表3
工作电压(V) | 交流 | 直流 | |||||
24 | 28 | 110 | 220 | 24 | 48 | 110 | |
代号 | 1 | 2 | 3 | 4 | 1 | 1 | 1 |
表4
类别/代号 | A | B | C | D | N | |
延时触头数 | 常开 | 1 | 2 | 2 | 1 | 2 |
常闭 | 1 | 2 | 1 | 1 | - | |
瞬时触头数 | 常开 | - | - | 1 | 1 | - |
常闭 | - | - | - | 1 | - |
注∶JSZ7-T、JSZ7-S、JSZ7-H系列的触头形式有A、B、C、D四种;
JSZ7-D系列的触头形有A、B、D三种;
JSZ7-X系列的触头形式只有N一种;
JSZ7-A系列的触头形式只有A一种。
主要技术数据
1、 工作电源:AC: 24V、480V=110V、220V 50/60HZ,允许波动范围为(85%〜110%)Ue:
DC: 24V、48V、110V;
2、 重复误差:≤1%(JSZ7-A型为≤5%);
3、触头容量:AC220V 5A, COSΦ=1;
4、机械寿命:1X106
5、电寿命:1X105次;
6、安装方式:装置式兼35mm导轨式。
接线标志图和工作时序图

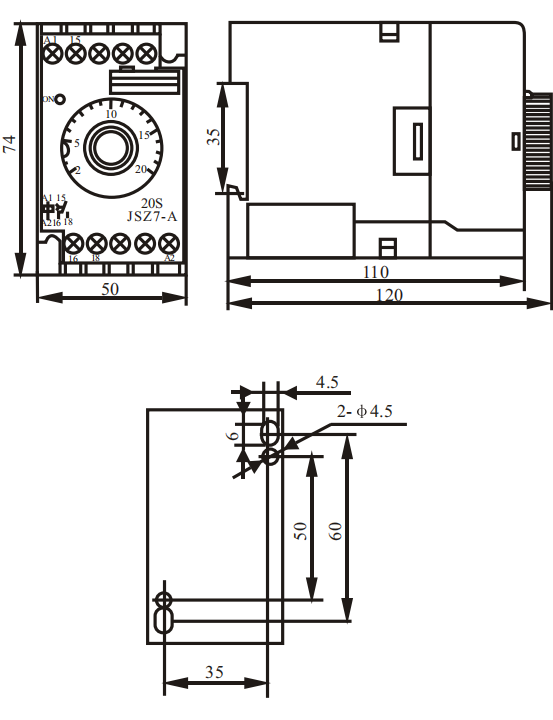

外形及安装尺寸
使用说明
1、JSZ7-D型继电器应用控制器(MR、E)进行控制,控制端切勿输入电压或接地,以免损坏产品。
2、JSZ7-A型继电器通电时间应大于2s。
3、继电器重复启动时间隔时间应≥0.5s。
