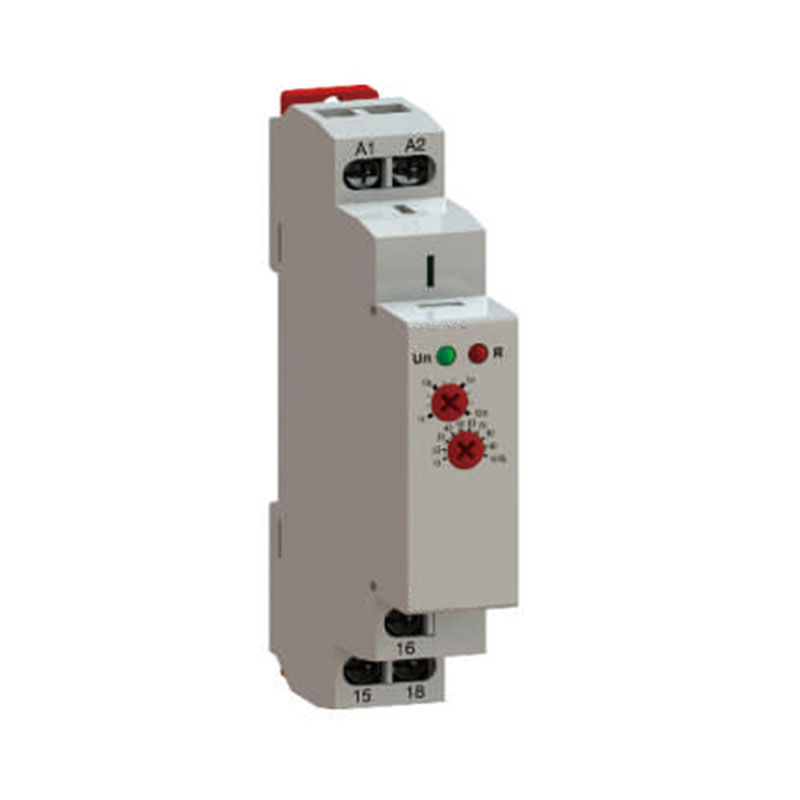

概述
应用
用于后备电源延时关闭的场合（紧急照明，电压故障，急救呼吸机，消防门控制）。
特点
-延时范围0.1s-10min可设定（旋钮设定）。
-具有AC/DC 12V-240V超宽工作电压规格可选。
-继电器工作状态通过LED指示灯指示。
-超小体积仅18mm宽度，35mm卡轨安装。

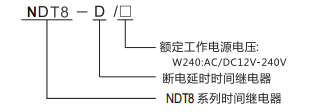

型号及其含义
技术参数
| NDT8-D | |
| 功能 | 断电延时 |
| 电源端子 | A1-A2 |
| 额定控制电源电压 | AC/DC 12-240V(50-60Hz) |
| 消耗功率 | AC0.09-3VA/DC 0.05-1.5W |
| 电源允许波动范围 | -15%；±10% |
| 电源指示灯 | 绿色LED |
| 延时范围 | 0.1s-10min |
| 设定方式 | 旋钮 |
| 设定精度 | 5% |
| 重复精度 | 0.2% |
| 最小上电时间 | 200ms |
| 温度波动误差 | 0.05%/℃，at=20℃ |
| 输出触点参数 | 1XSPDT |
| 16A/AC1 | |
| 250VAC/24VDC | |
| 最小切换功率 | 500mW |
| 输出继电器指示 | 红色LED |
| 机械寿命 | 1X107 |
| 电寿命（阻性负载） | 1X106 |
| 复位时间 | 最大200ms |
| 工作环境温度 | -20℃~+55℃ |
| 存储和运输环境温度 | -35℃~+75℃ |
| 安装方式 | 35mm卡轨安装 |
| 防护等级 | IP20 |
| 安装位置 | 任意 |
| 安装海拔高度 | ≤2000米 |
| 污染等级 | 2 |
| 接线能力 | 1X2.5mm2或2X1.5mm2 |
| 外形尺寸 | 90mmX18mmX64mm |
| 重量 | 62g |
| 符合标准 | GB14048.5，IEC/EN61812-1 |

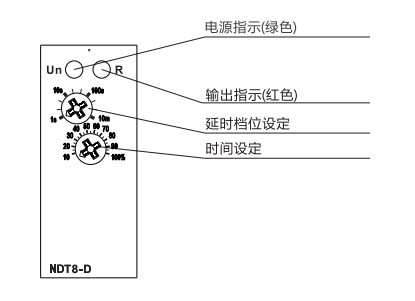

面板图
接线图
功能图

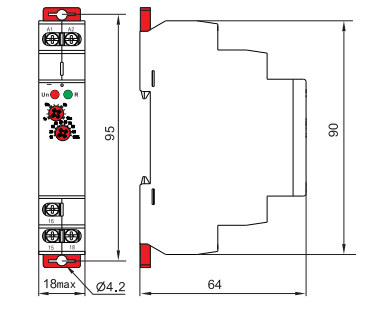

外形与尺寸（mm）
