固态继电器(Solid State Relay,缩写SSR),是由微电子电路,分立电子器件,电力电子功率器件组成的无触点开关。控制端与负载端的隔离用光电耦合或脉冲信号。固态继电器的输入端用微小的控制信号,达到直接驱动大电流负载。

概述

固态继电器

(SSR)(DC-AC)

NDG1 1A 3A 5A
NDG1 D4810 10A
NDG1 D4820 20A
NDG1 D4825 25A
NDG1 D4840 40A
NDG1 D4850 50A
NDG1 D4860 60A
NDG1 D4870 70A
NDG1 D4880 80A
NDG1 D4890 90A
NDG1 D48100 100A
NDG1 D48120 120A

固态继电器

(SSR)(AC-AC)

NDG1 D4810 10A
NDG1 D4820 20A
NDG1 D4825 25A
NDG1 D4840 40A
NDG1 D4860 60A
NDG1 D4880 80A
NDG1 D4880 100A

固态继电器

(SSR)(DC-DC)

NDG1 DD220D10 10A
NDG1 DD220D20 20A
NDG1 DD220D25 25A
NDG1 DD220D40 40A

固态调压器

(SSVR)(2W 470K)

NDT1 R210 10A
NDT1 R225 25A
NDT1 R240 40A
NDT1 R260 60A
NDT1 R280 80A
NDT1 R2100 100A

固态调压器

(SSVD)(0-5VI)



NDT2 10A
NDT2 25A
NDT2 40A

固态继电器

(SSR-3)(ND)

NDG1-3 3810 10A
NDG1-3 3825 25A
NDG1-3 3840 40A
NDG1-3 3860 60A
NDG1-3 3880 80A
NDG1-3 38100 100A
工业级固态继电器 NDG1A-1/360ZF 60A
NDG1A-1/380ZF 80A
NDG1A-1/3100ZF 100A
NDG1A-1/3120ZF 120A
NDG1A-1/3200ZF 200A
NDG1A-1/3290ZF 290A
NDG1A-1/3300ZF 300A
NDG1A-1/3400ZF 400A
NDG1A-1/3500ZF 500A



型号

NDG1(SSR-D/A) 10-80A 22/38

输入电压

3-32VDC

输入电流

6-35MA

吸合电压

3VDC

释放电压

1VDC

向电压

32VDC

输出电压

22:24-240VAC, 38:40-440VAC

输出电流

10A,15A,20A,25A,30A,40A, 60A, 80A

时电压

22: 600VAC, 38:900VAC

通态降压

1.6VDC

开关时间

10MS

泄漏电流

10MA

绝缘强度

2500VAC

绝缘电阻

500MΩ,500VDC

环境温度

-30 to 80

显示

LED

注意

当输出电流大于10A时,需要散热器,当输出电流大于80A时,需要风扇。

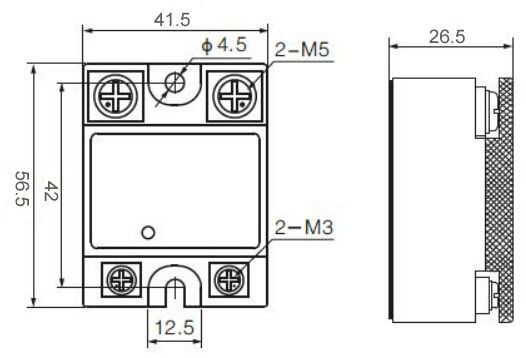

外形及开孔尺寸
