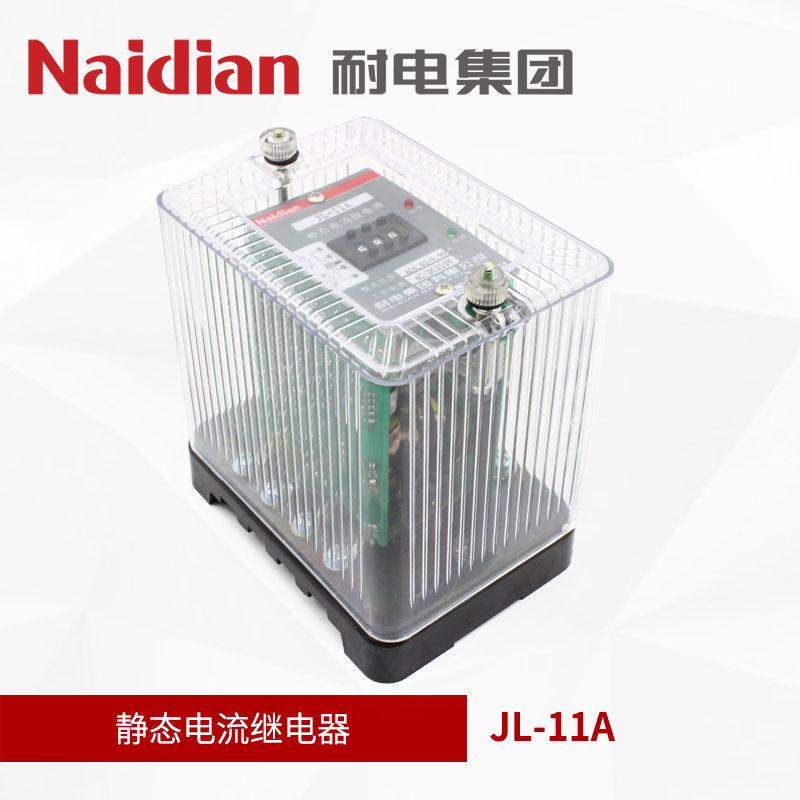

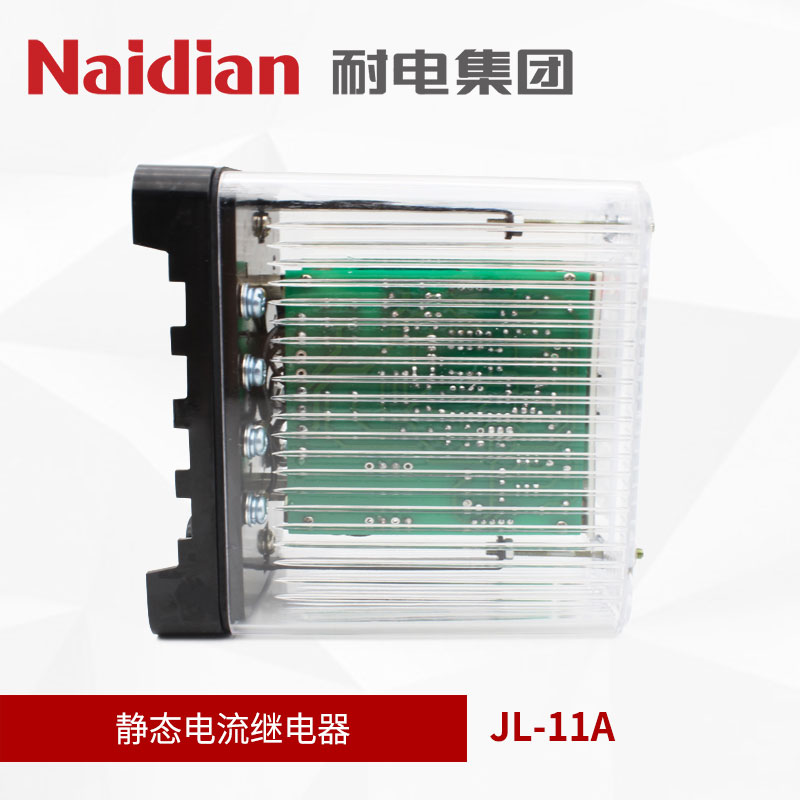

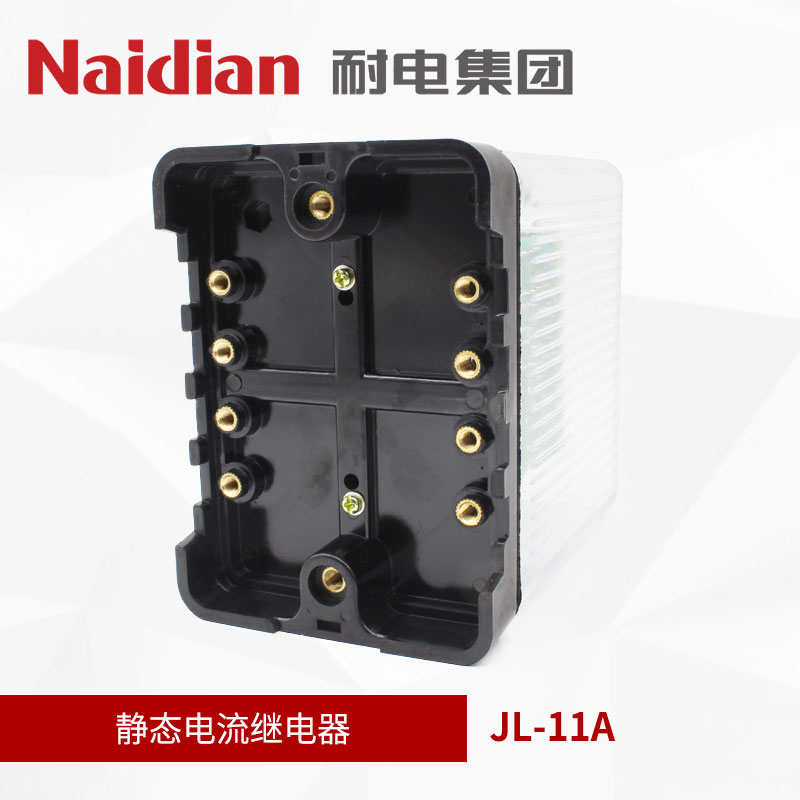

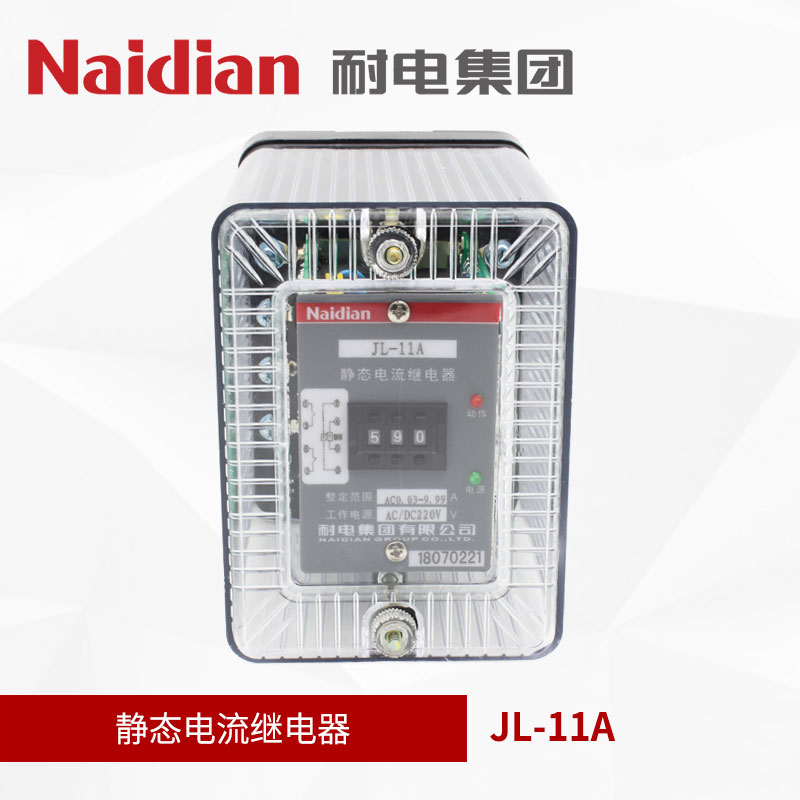

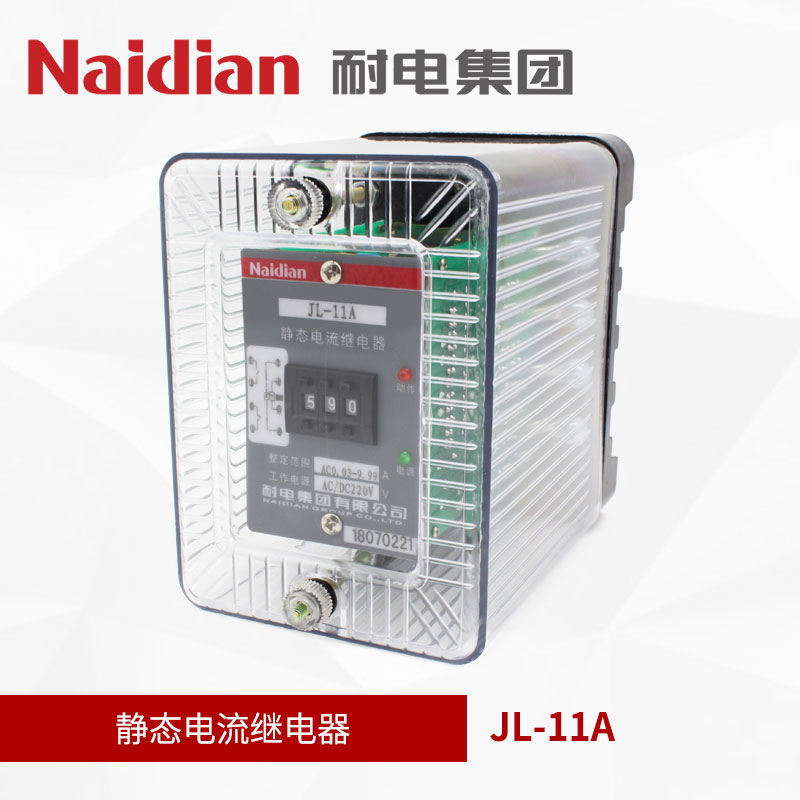

JL10系列集成电路电流继电器

电流整定范围
a) A:0.5-9.99A A:0.5-9.99A
功率消耗
a)交流回路功耗
b)直流回路功耗
动作时间
1倍整定值的动作时间不大于40ms ;2倍整定值的动作时间不大于35ms.
返回时间：不大于27ms
返回系数：0.85-0.96

用途

JL10系列集成电路电流继电器是静态型交流电流继电器。用于发电机，变压器和输电线的继电保护装置中，作为电力系统交流回路过负荷或短路的启动元件，给出报警信号或切除故障。

本系列产品是专为替代DL系列继电器而设计的升级产品。该产品同时具备精度高，功耗小，动作时间快，返回系数高，整定直观方便，整定范围宽以及作为低电压使用时无抖动现象等优点。

主要技术数参

1.电流整定范围
a) A:0.5-9.99A A:0.5-9.99A

2.功率消耗
a)交流回路功耗
b)直流回路功耗

3.动作时间
1倍整定值的动作时间不大于40ms ;2倍整定值的动作时间不大于35ms.

4.返回时间：不大于27ms

5.返回系数：0.85-0.96

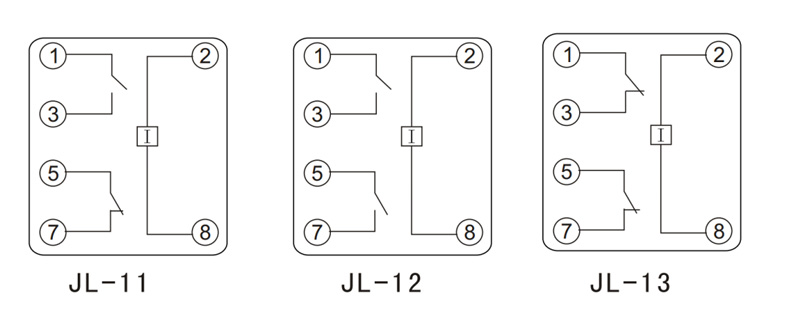

内部接线图

JL10 Series IC current relay 6

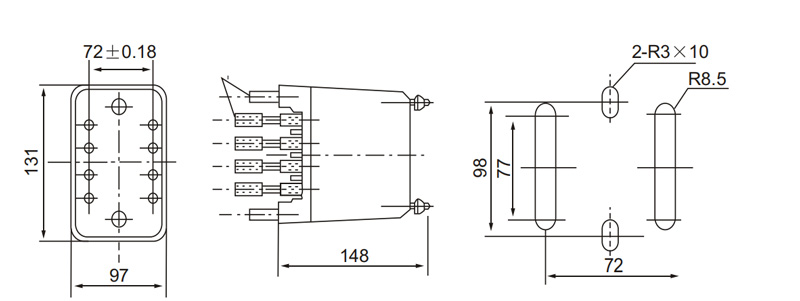

安装尺寸图

JL10 Series IC current relay 7

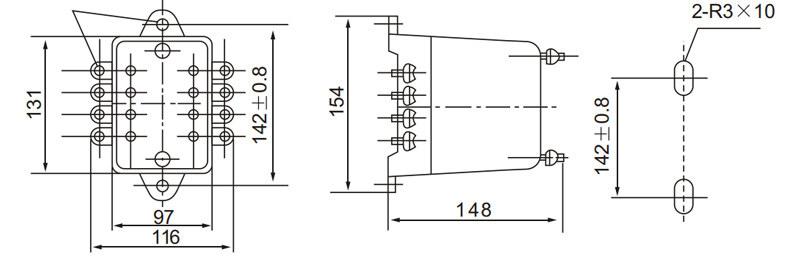

凸出式固定（后接线）

JL10 Series IC current relay 8

凸出式固定（后接线）
