应用范围

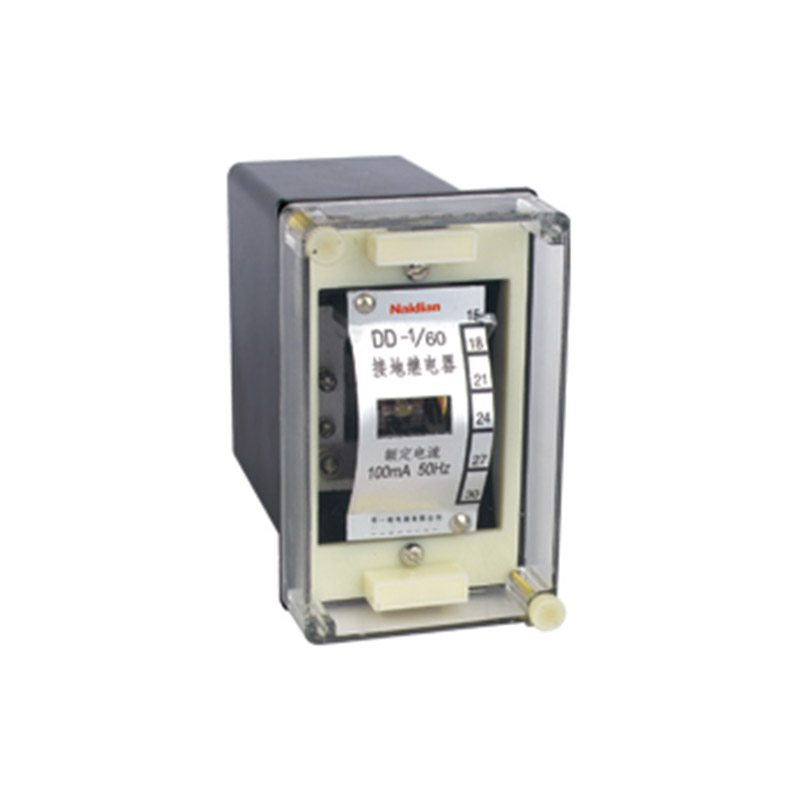

DD-1型接地继电器,为瞬时动作的过电流继电器,用作小电流接地电力系统高电压三相交流发电机和电动机的接地 零序过电流保护。继电器线圈接零序电流互感器(电缆式,母线式,或者有三个相电流互感器组成的零序电流滤过器)。 当被保护电机的零点经阻抗接地时继电器接入变流器的差动回路。当继电器接入由三个电流互感器组成零序电流滤过器 时,还应接入闭锁继电器,以防止由于外部穿越性短路不稳定电流可能引起的误动作。
主要技术参数
继电器动作电流的整定范围和线圈阻抗值
型号 |
整定范围 (m A) |
线圈串联 |
线圈并联 |
||
动作电流(m A) |
阻抗( Ω) |
动作电流(m A) |
阻抗( Ω) |
||
DD-1/40 |
10-40 |
10-20 |
100 |
20 - 40 |
25 |
DD-1/50 |
12.5-50 |
12.5-25 |
80 |
25 - 50 |
20 |
DD-1/60 |
15-60 |
15-30 |
60 |
30 - 60 |
15 |
各种规格继电器,在线圈串联或并联时,其阻抗角为+35°。

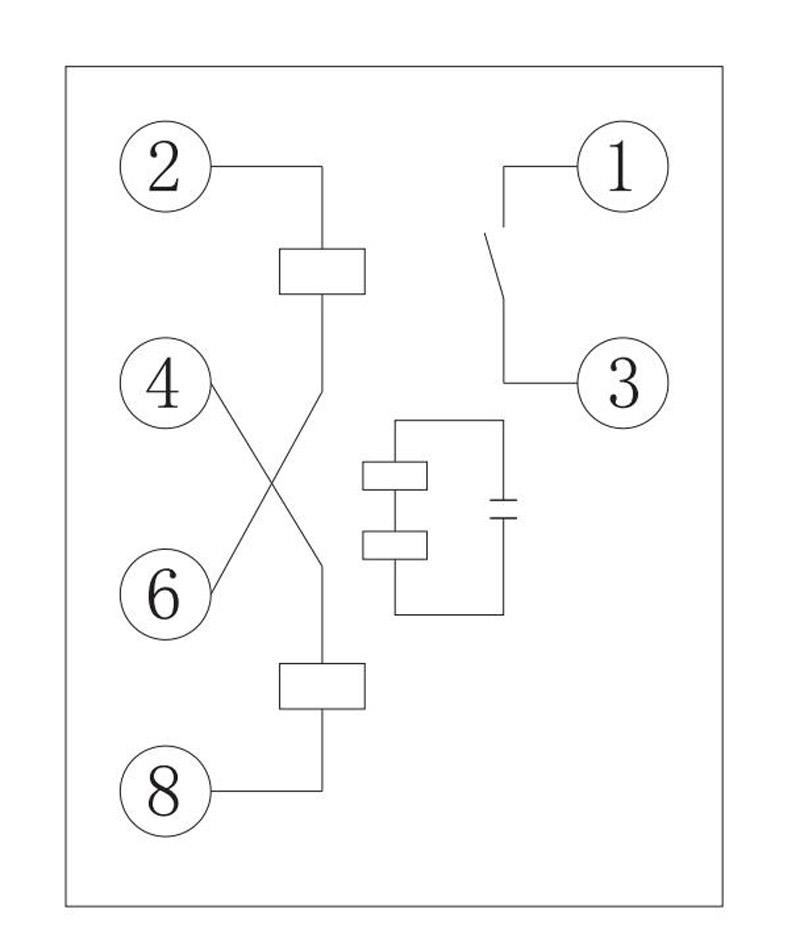

内部接线

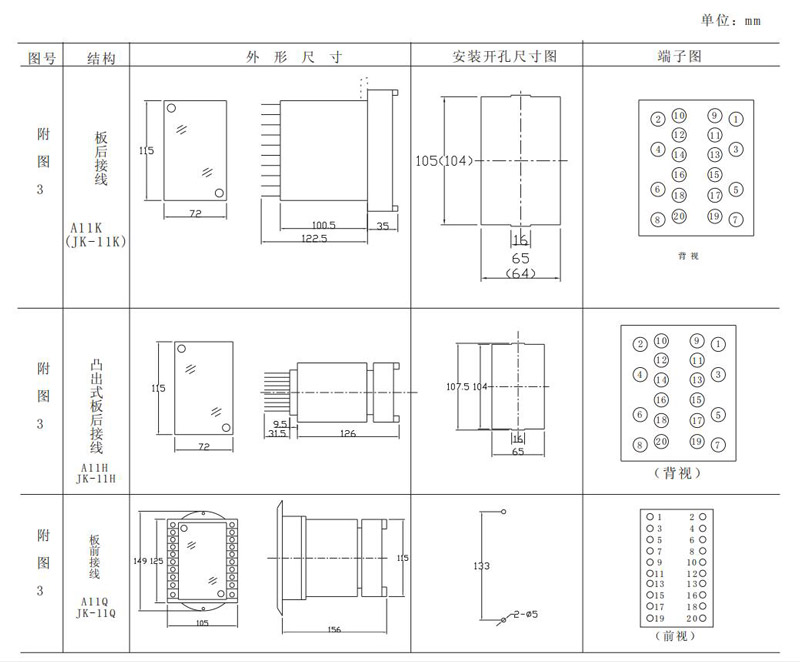

外形及开孔尺寸
本继电器采用A11K,A11H,A11Q系列壳体,外形尺寸,安装开孔图详见本手册附图3.
