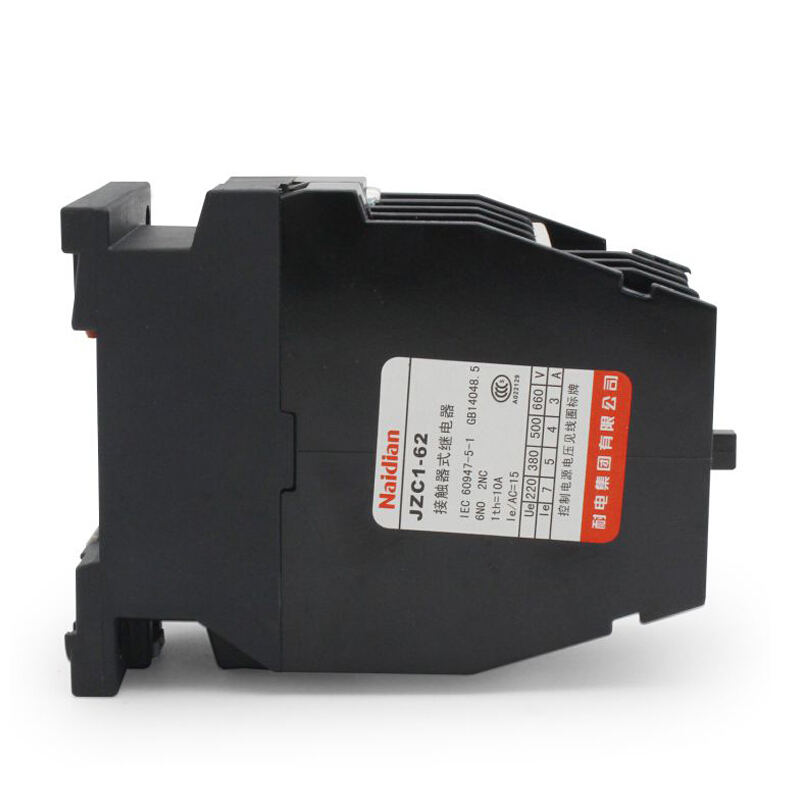

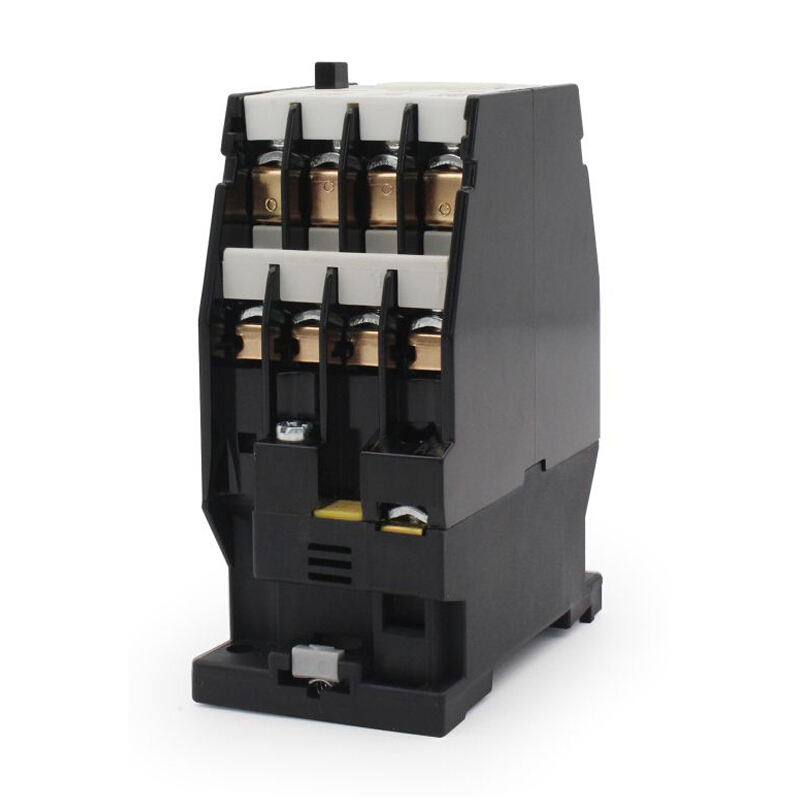

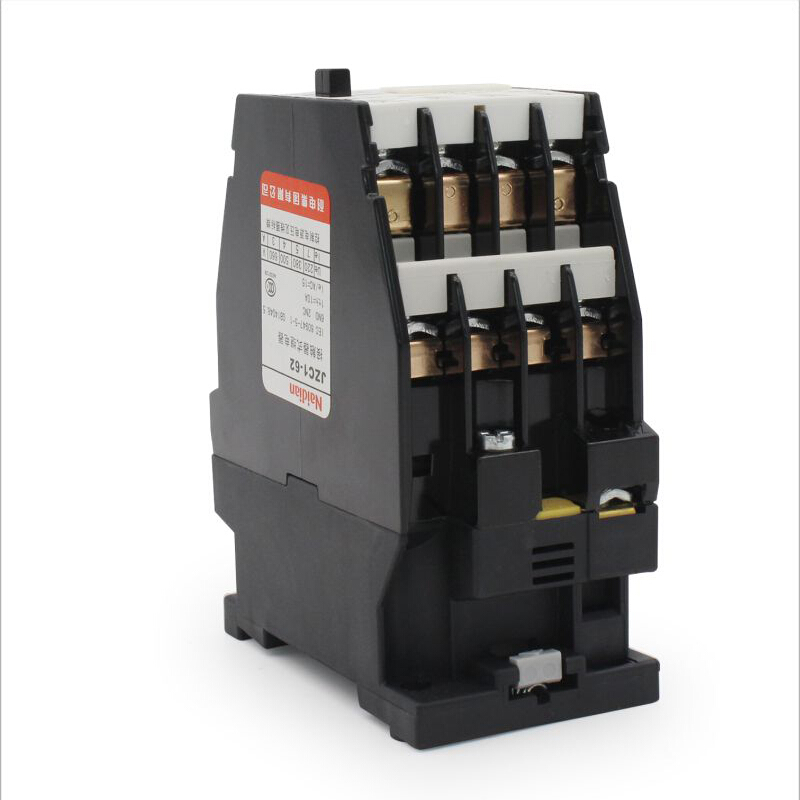

概述
JZC1系列接触器式继电器主要用于交流50HZ或60HZ、额定工作电压至660V或直流额定工作电压至660V的控制电路中，用来控制各种磁铁线圈及用作电信号的放大和传递，是实现自动、远控必不可少的低压电器元件。
符合标准：GB/T 14048.5、IEC 60947-5-1。

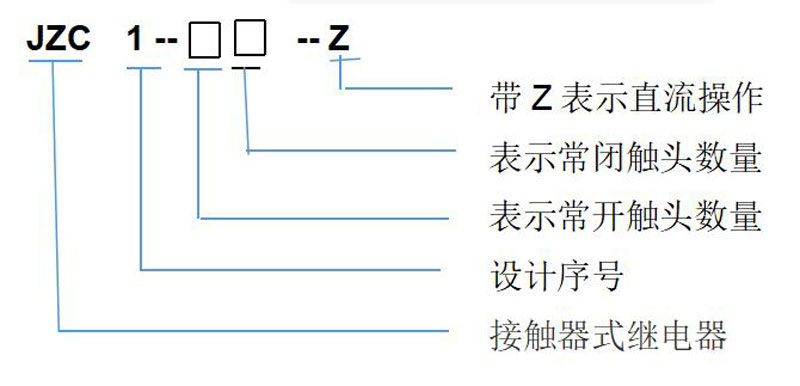

产品型号定义
|
额定绝缘电压（V） |
额定工作电流（A） |
机械寿命（次数1×106 ） |
电寿命（次数1×106 ） |
操作频率（H） |
吸引线圈工作电压范围 |
吸引线圈功率消耗 |
约定自由空气 发热电流（A） |
|||||
|
AC-15 |
DC-13 |
AC-3 |
AC-15 DC-13 |
交流VA |
直流W |
|||||||
|
吸合 |
起动 |
吸合 |
起动 |
|||||||||
|
660 |
0.95 |
0.15 |
10 |
1.0 |
1200 |
1200 |
（0.8-1.1）Us |
10 |
68 |
6.5 |
6.5 |
10 |
|
线圈额定控制电源电压（Us）为: AC24V,48V,110V,220V,380V;DC24V,48V,110V,220V |
||||||||||||
工作条件
1. 周围环境温度：-5℃-- +40℃，24小时内平均值不超过+35℃。
2. 海拔高度：不超过2000m
3. 大气温度：温度+40℃时，空气相对湿度不超过50%。在较低的温度下可允许有较高的湿度，对由于温度变化偶尔产生的凝露应采取特殊措施。
4. 污染等级：3级
5. 安装类别：III类
6. 冲击振动：产品应安装和使用在无显著摇动，冲击和振动的地方。

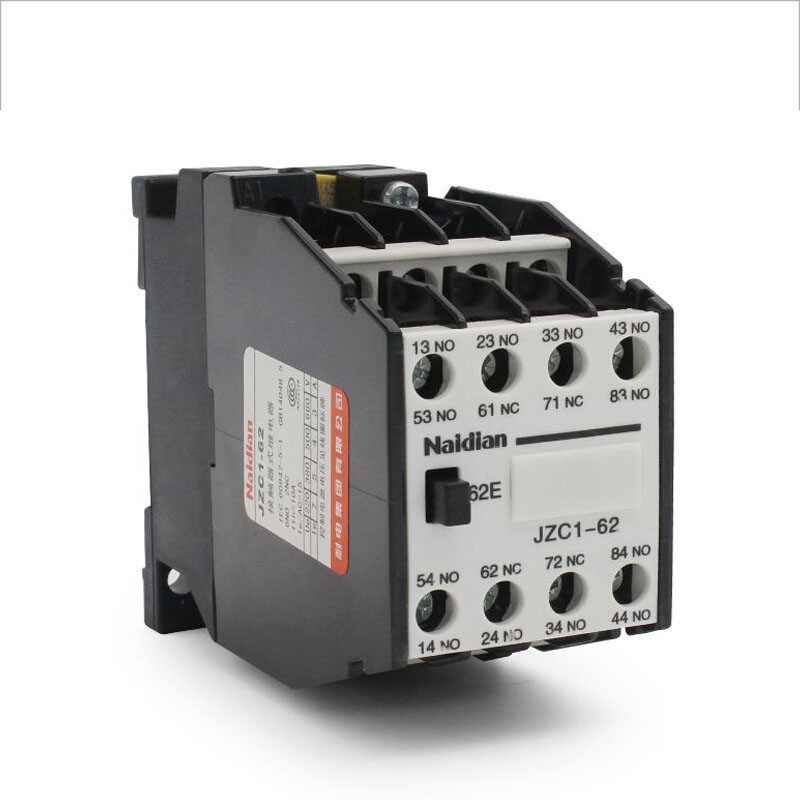

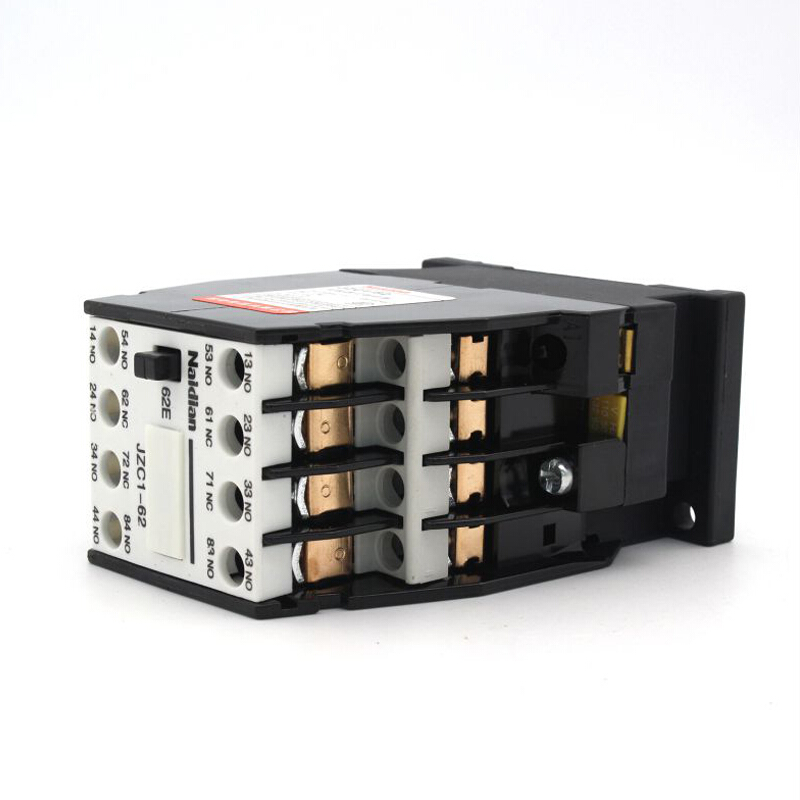

规格和接线图
|
规格和接线图型号 |
结构 |
N-O contact |
N-C contact |
|
JZC1-04 |
单层
|
0 |
4 |
|
JZC1-13 |
1 |
3 |
|
|
JZC1-22 |
2 |
2 |
|
|
JZC1-31 |
3 |
1 |
|
|
JZC1-40 |
4 |
0 |
|
|
JZC1-44 |
双层 |
4 |
4 |
|
JZC1-53 |
5 |
3 |
|
|
JZC1-62 |
6 |
2 |
|
|
JZC1-71 |
7 |
1 |
|
|
JZC1-80 |
8 |
0 |
产品尺寸
安装说明
1. 螺丝安装。
2. 35毫米标准DIN导轨安装。
注意事项
1. 请按照本说明书进行安装和使用，安装或维修时请切断电源，维修人员最好能进行。
2. 继电器动作后，请不要接触有电的部件。
规格型号
|
型号 |
A max |
B max |
C max |
a |
b |
|
JZC1-04, JZC1-13, JZC1-22 JZC1-31, JZC1-40 |
46 |
79 |
80 |
35±0.5 |
60±0.6 |
|
JZC1-44, JZC1-53, JZC1-62, JZC1-71, JZC1-80 |
46 |
79 |
106 |
35±0.5 |
60±0.6 |
|
JZC1-13Z,JZC1-22Z JZC1-31Z , JZC1-40Z |
46 |
79 |
125 |
35±0.5 |
60±0.6 |
|
JZC1-44Z,JZC1-53Z, JZC1-62Z,JZC1-71Z, JZC1-80Z |
46 |
79 |
142 |
35±0.5 |
60±0.6 |

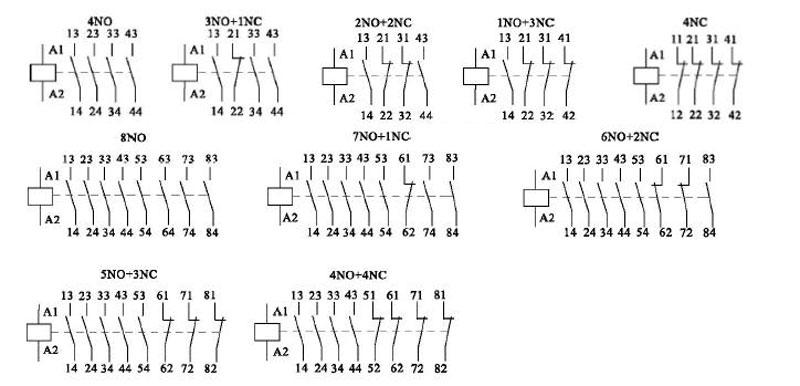

接线图
