概述

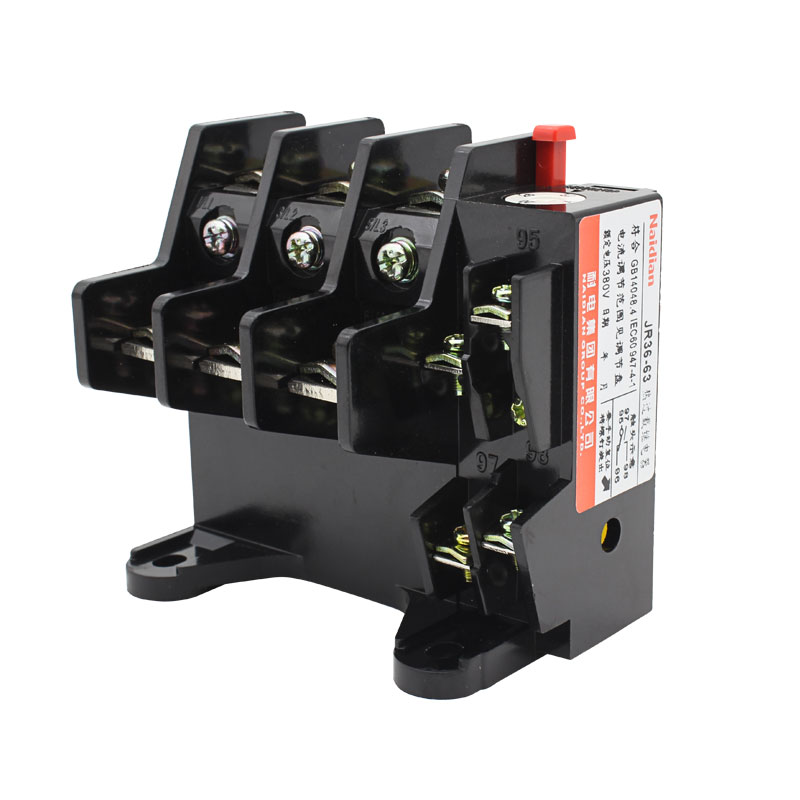

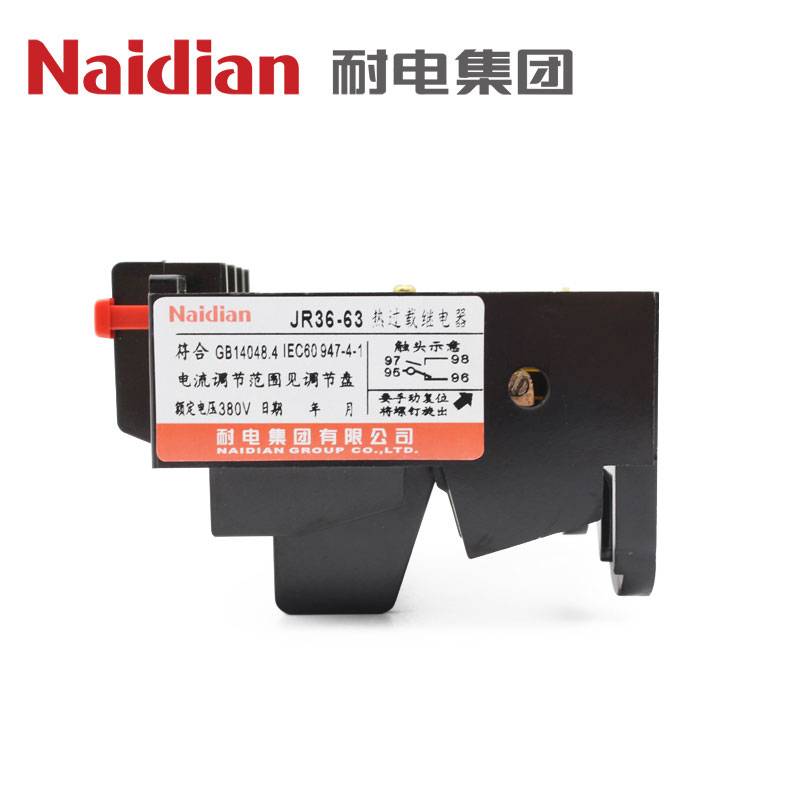

JR36系列热过载继电器(以下简称热继电器)适用于交流50HZ/60HZ、额定电压690V,电流0.25-160A的长期工作或间断长期工作的交流电动机的过载与断相保护。

热继电器具有断相保护、温度补偿、自动与手动复位、该产品性能稳定可靠。

本产品符合:GB14048.4、IEC60947-4-1等标准。。

该系列热继电器只有独立安装方式。

正常工作条件

海拔高度:不超过2000m。

周围空气温度-5℃~+40℃,24h内平均温度不超过+35℃。

大气条件:在+40℃时大气相对湿度不超过50%,在较低温度下可以有较高的相对湿度,最湿月的月平均最低温度不超过+25℃,该月的月平均最大相对湿度不超过90%,对由于温度变化偶尔产生的凝露应采取特殊的措施。

污染等级为3级。

安装面与垂直面的倾斜度不超过5°。

在无爆炸危险介质中,且介质中无足以腐蚀金属和破坏绝缘的气体及导电尘埃存在的地方。

在有防雨雪设备及没有充满水蒸气的地方。

在无显著摇动、冲击和振动的地方。

保护特性

项目   JR36-20 JR36-63 JR36-160
额定工作电流A   20 63 160
额定绝缘电压V   690 690 690
断相保护
手动与自动复位
温度补偿
测试按钮
安装方式   独立式 独立式 独立式
辅助触头   1NO+1NC 1NO+1NC 1NO+1NC
AC-15 380V额定电流A   0.47 0.47 0.47
DC-15 220V额定电流A   0.15 0.15 0.15
导线截面积mm2 主回路 单芯或绞合线 1.0~4.0 6.0~16 16~70
接线螺钉 M5 M6 M8
辅助回路 单芯或绞合线 2X(0.5~1) 2X(0.5~1) 2X(0.5~1)
接线螺钉 M3 M3 M3

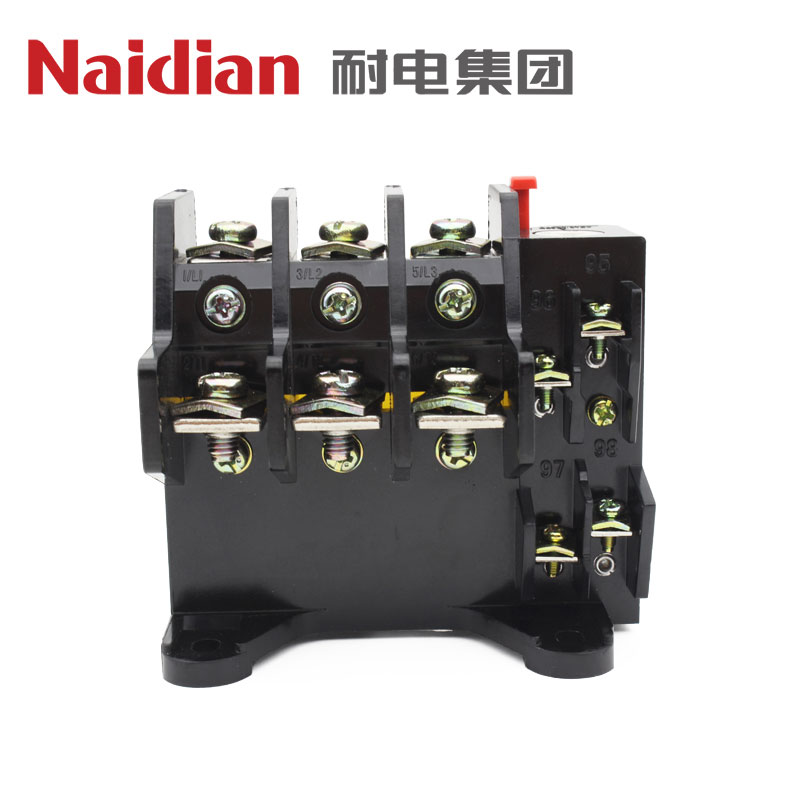

结构特点

三相双金属片式,脱扣级别为10A

具有差动式的断相保护。

具有整定电流连续可调装置。

具有温度补偿。

具有动作灵活性检测机构。

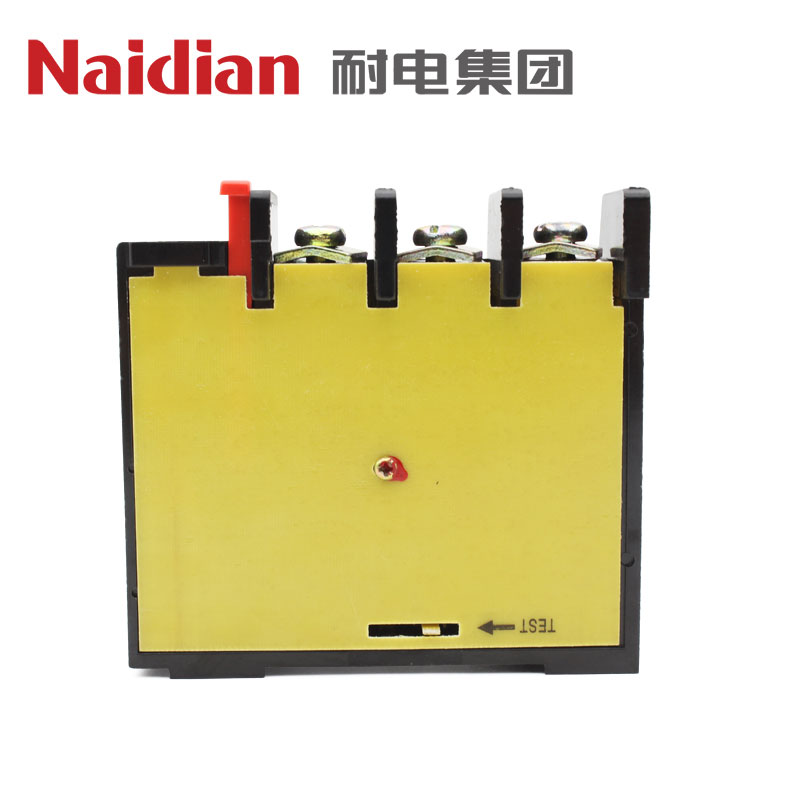

具有检测按钮,能手动断开常闭触头功能。

具有手动与自动复位转换的调节结构。

具有电气上可分的一常开和一常闭触头。

安装方式:独立式安装。

保护特性

项目 序号 整定电流倍数 动作时间 试验条件
过载保护 1 1.05 2小时内不动作 冷态开始
2 1.2 2小时内动作 热态(接序号1后)开始
3 1.5 2分钟内动作 热态(接序号1后)开始
4 7.2 2s<Tp≤10s 冷态开始
断相保护 5 任意二相|另一相 2小时内不动作 冷态开始
1.0          |0.9
6 1.5          |0 2小时内动作 热态(接序号5后)开始

选型与订货数据

型号规格 额定电流A

熔断器A


"1"型配合




“2”型配合

相匹配接触器型号
JR36-20 0.25-0.35 63 1.6 CJT1-10及其他型号
0.32-0.50 63 1.6
0.45-0.72 63 2
0.68-1.10 63 4
1.0-1.6 63 6
1.5-2.4 63 6
2.2-3.5 63 10
3.2-5.0 63 16 CJT1-20及其他型号
4.5-7.2 63 16
6.8-11 63 25
10-16 63 35
14-22 63 50
JR36-32 20-32 100 63 CJT1-40及其他型号
JR36-63 14-22 160 50 CJT1-60及其他型号
20-32 160 63
28-45 160 100
40-63 160 160
JR36-160 40-63 250 160 CJT1-100及其他型号
53-85 250 160
75-120 315 224 CJT1-160及其他型号
100-160 315 224
