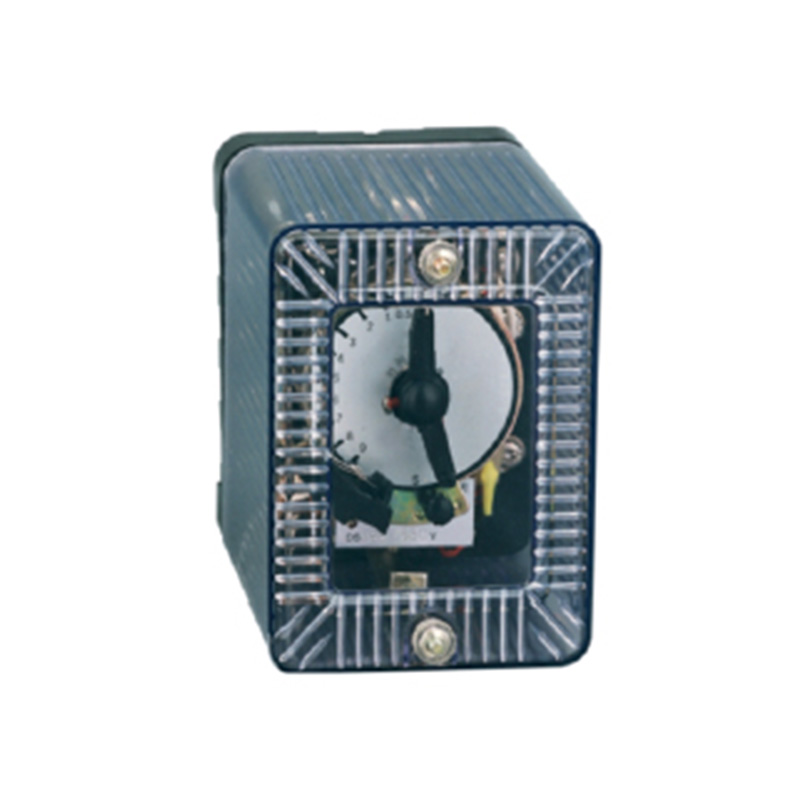

DS-110、120时间继电器

整定电压：
延时范围：0.1～0.3s 0.25～3.5s 0.5～9s
直流: 24、48、110、220V
交流: 100、110、127、220、380V
动作电压：电流: ≤85%直流: ≤70%
返回电压：≥5%
触点容量：直流有感100W长期允许电流5A
触点形式：一副终止、一副转换
外形尺寸：128×94×141mm
安装方式板前、板后接线
注: 直流带“C”为长期工作

主要技术数据

产品型号		额定电压	延时整定范围	动作时间变差	功率消耗
DS- 111 C		DC 24V 48V 110 220V	0.1-1.3s	0.06s	12W
DS- 112 C			0.25-3.5s	0.12s
DS- 113 C			0.5-9s	0.25s
DS- 111			0.1-1.3s	0.06s	36W
DS- 112	DS- 115		0.25-3.5s	0.12s
DS- 113	DS- 116		0.5-9s	0.25s
DS- 121		AC 110V 127V 220V 280V	0.1-1.3s	0.06s	75VA
DS- 122	DS- 125		0.25-3.5s	0.12s
DS- 123	DS- 126		0.5-9s	0.25s

动作值：直流继电器不大于70%额定值；交流继电器不大于85%额定值。
返回值：不小于5%额定值。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷中产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5X10次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。

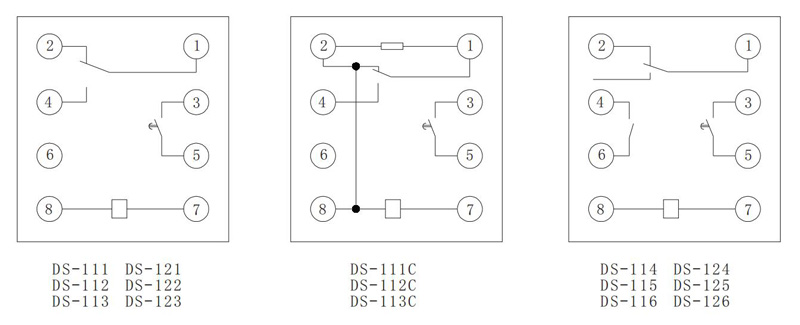

内部接线

ds 110 120sjjdq 2

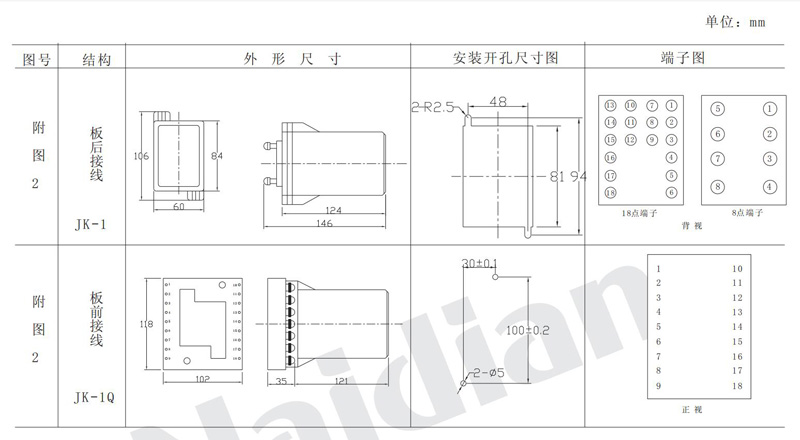

外形及开孔尺寸

本继电器采用凸出式固定接线，外形尺寸，安装开孔图详见本手册附图2.

ds 110 120sjjdq 3
