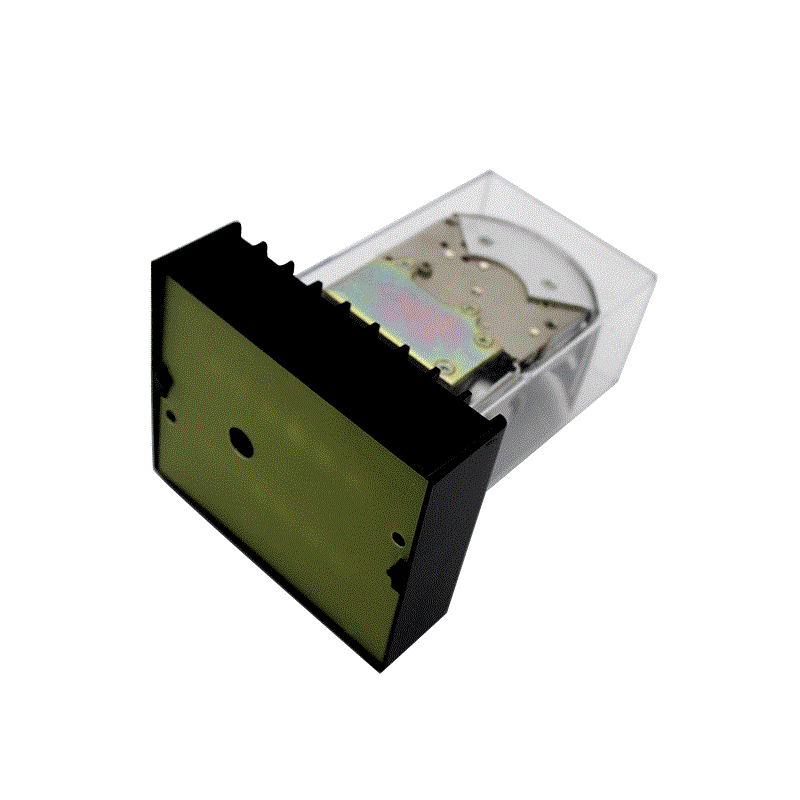

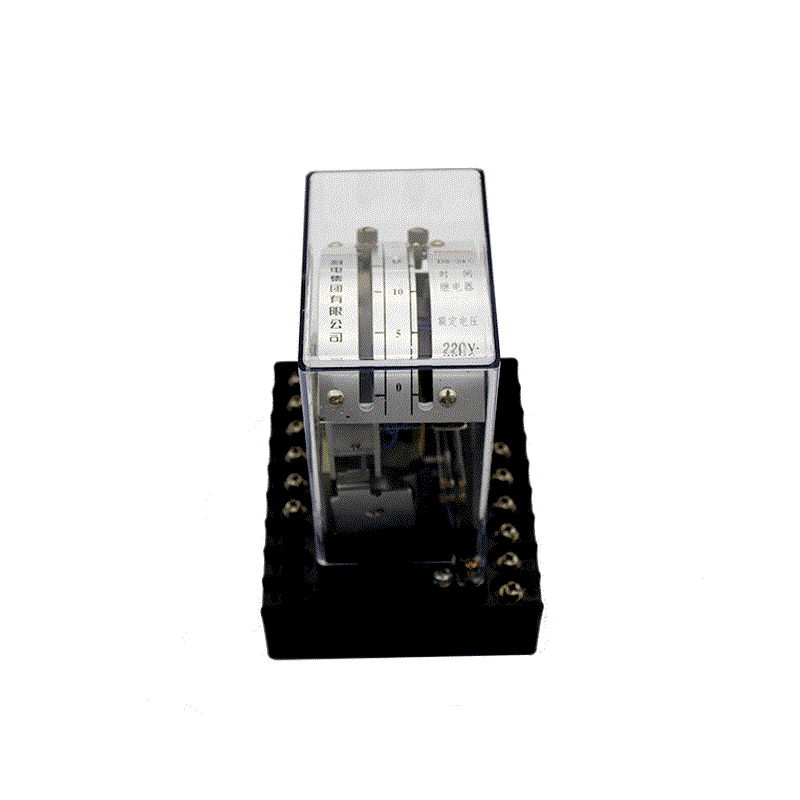

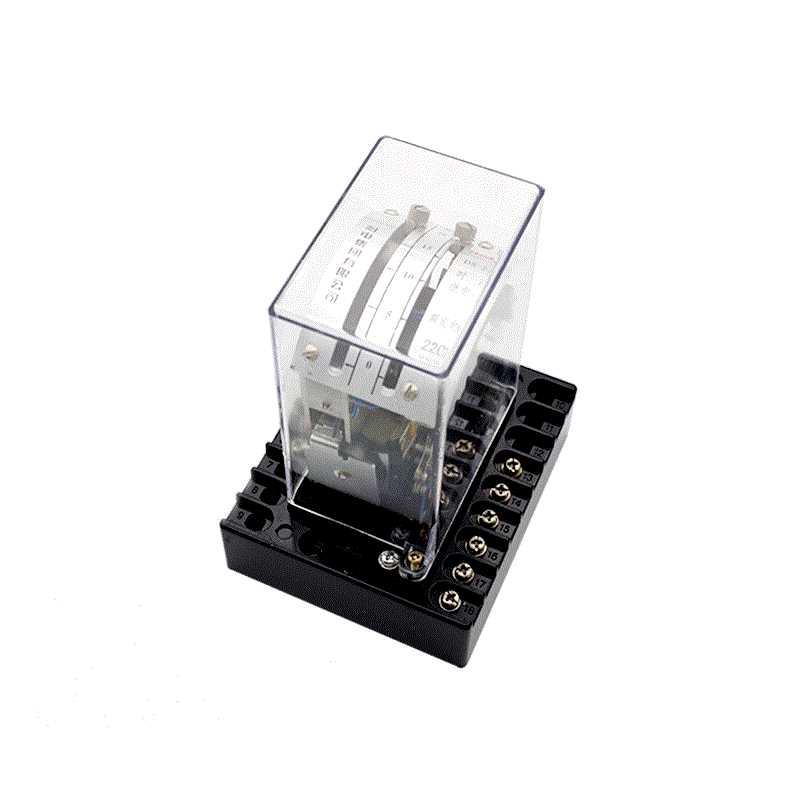

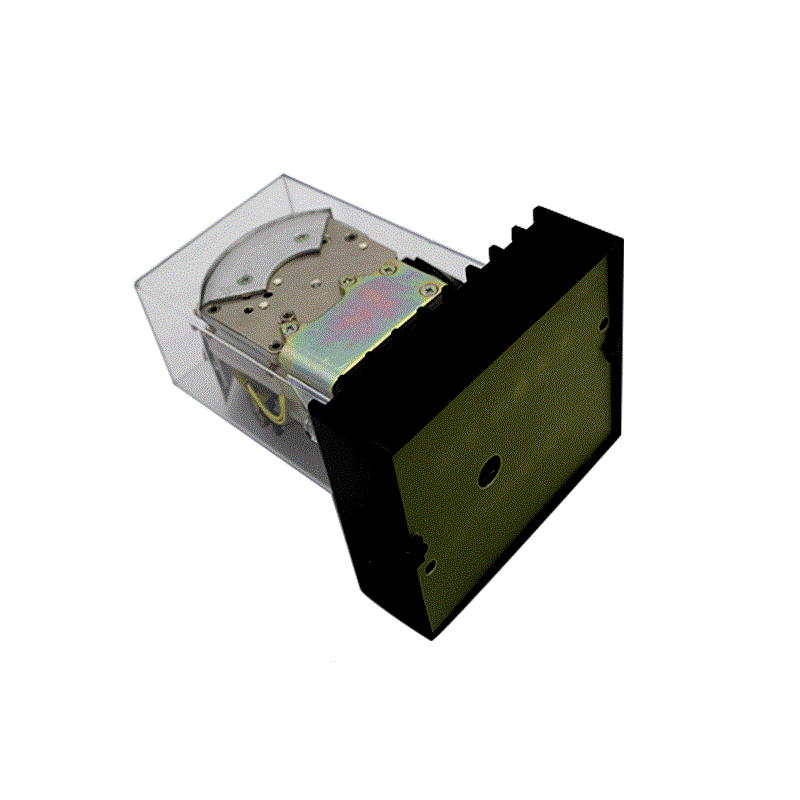

DS-20系列时间继电器

延时范围:0.2～1.5s 1.2～5s 2.5～10s 5～20s
整定电压:24V、48V、110V、220V
动作电压:电流: ≤85%直流: ≤70% 返回电压≥5%
触点容量:直流有感100W
长期允许电流5A
触点形式:一副瞬动转换、一副滑动、一幅终止
开孔尺寸:81.5×55.5mm
安装方式采用JK-1、JK-1Q壳体
注：直流带“C”为长期工作

主要技术数据

产品型号	额定电压	延时整定范围	动作时间变差	功率消耗
DS- 21 , 21 C	DC 24V 48V 110V 220V	0.2-1.5s	+0.15S	不大于10W 带“C” 不大于7.5VA
DS- 22 , 22 C		1.2-5s	+0.25S
DS- 23 , 23 C		2.5-10s	+0.3S
DS- 24 , 24 C		5-20s	+0.5S
DS- 25	AC 110V 127V 220V 380V	0.2-1.5s	+0.15S	35VA
DS- 26		1.2-5s	+ 0.25S
DS- 27		2.5-10s	+0.3S
DS- 28		5-20s	+0.5S

动作值：DS-21-24不大于70%额定电压；DS-21C-24C不大于75%额定电压；DS-25-28不大于85%额定电压。
返回值：不上于5%额定电压。
触点容量：在电压不超过250V，电流不超过5A，时间常数为5±0.75ms的直流有感负荷中产品输出触点的断开容量为50W。输出触点在上述规定的负荷条件下，产品能可靠动作及返回5X10次。输出触点长期允许接通电流为5A。
介质强度：产品各导电端子连在一起，对外露的非带电金属部分或外壳之间，能承受2000V（有效值）50Hz的交流电压历时1分钟试验而无绝缘击穿或闪络现象。
外附电阻对照表

额定电压	外附电阻规格	额定电压	外附电阻规格
DC 220V	20W 3.9kΩ	AC 380V	20 W 5.1kΩ
DC 110V	20W 1kΩ	AC 220V	20 W 3.9kΩ
DC 48V	20W 200kΩ	AC 127V	20 W 1kΩ
DC 24V	20W 51kΩ	AC 110V	20 W 1kΩ

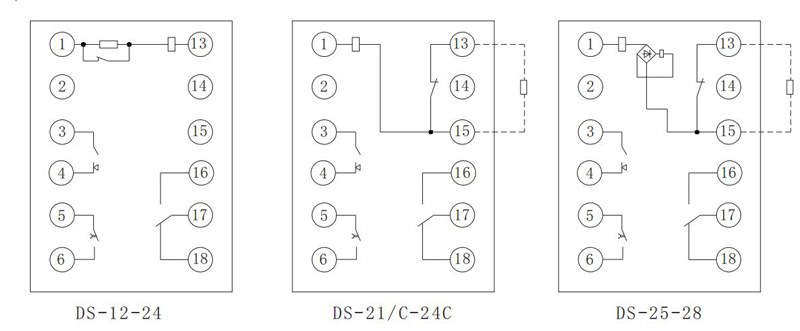

内部接线

ds 20xlsjjdq 2

外形及开孔尺寸

本继电器采用JK-1壳体，外形尺寸，安装开孔图详见本手册288页附图2。

ds 20xlsjjdq 3
