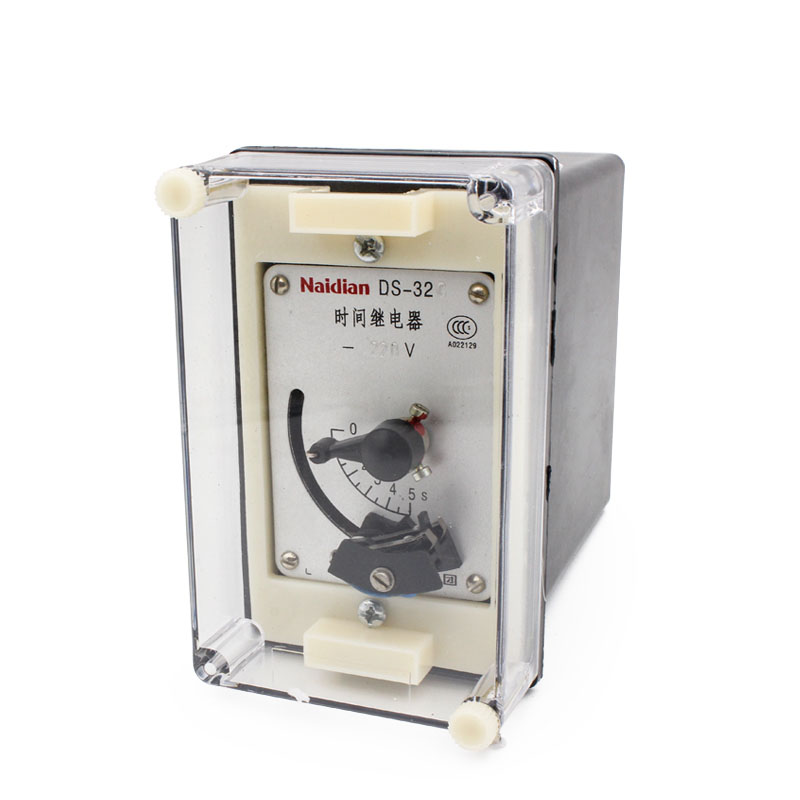

用途
DS-30系列时间继电器（以下简称继电器）作为辅助元件用于各种保护及自动装置中，使被控元件达到所需要的 延时，在保护装置中用以实现主保护与后备保护的选择性配合。
结构和原理

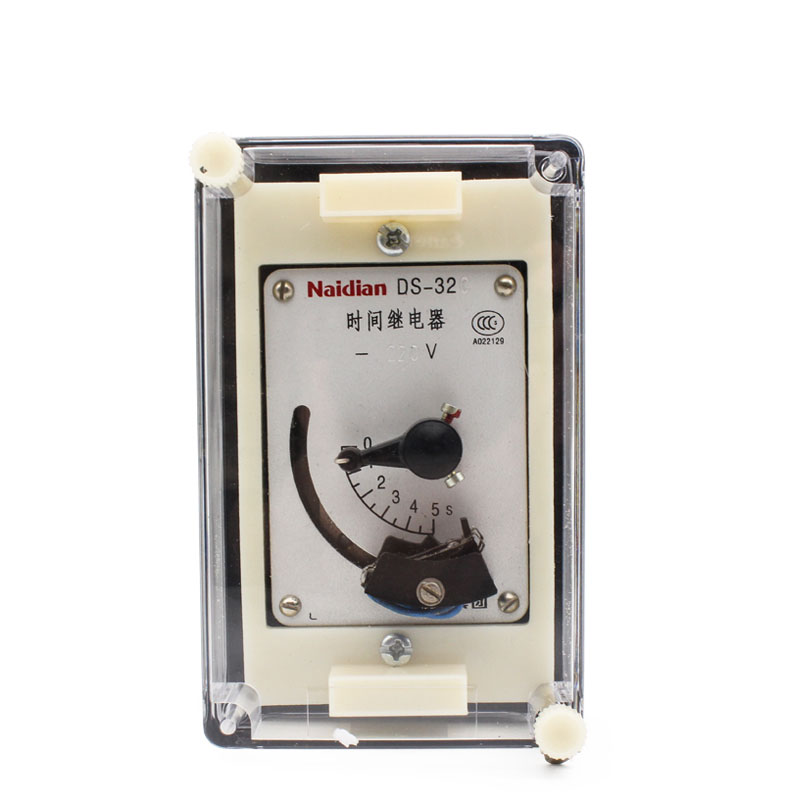

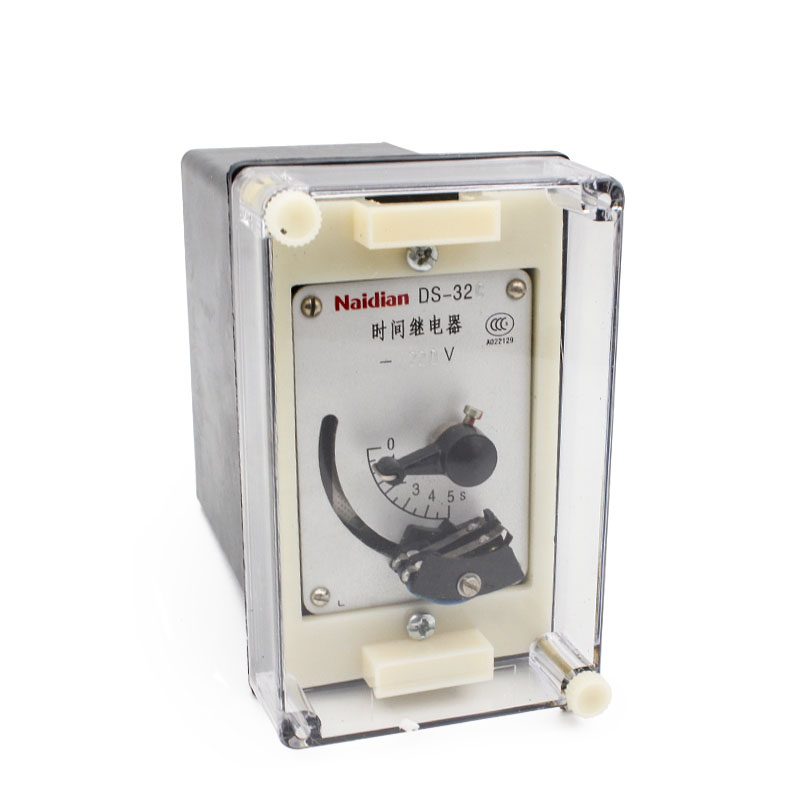

1.本继电器系一电磁铁带动一钟表延时机构，电磁铁可以由直流或交流电源供电，本系列中的交流时间继电器 其内部装 有桥式整流器，将电源整流后供给电磁铁。每台继电器内均有两付瞬时转换触点，一付延时主触点（终止触 点），根据不同的规格，可以安装一付滑动延时触点，其延时整定值，可以等于或小于延时主触点的整定值 ；继电器 由其安装及接线方式不同，同一机芯可以有二种结构形式，即A11K为嵌入式安装；A11H为凸出安装后接线，见本手册 附图3.继电器盖子上可以装设拖针，以指示继电器动作情况,(规格表中型号后带有X的即为带有拖针的规格）为便于维 修继电器内部有插件，在取下盖子后即可将继电器部分抽出。
继电器没有动作时，瞬动转换触点的闭触点闭合，延时触点断开，拖针指零，当向电磁铁供电后，电磁铁吸合， 瞬时转换触点进行瞬时切换，钟表机构开始转动，延时动触点向闭合方向移动，同时带动拖针转动，根据延时触点的 整定滑动触点及主触点先后接通，主触点接通后由于止档限制机构的转动，机构停止，继电器将可长期停留在主触点 闭合的状态下，当电源断开后各触点瞬时复归至原来状态，拖针留在该处，其指示值应符合主触点整定值，（实际上 拖针指示值应稍大于主触点整定值，因为触点在接通后仍可滑行一段距离，另外当电源在延时未完了时断电，则拖针 所指示的时间完全 等于动触点整定值，因而拖针可指示出继电器的复归时间，便于分析问题）拖针可以方便的在继电 器外部复归，将盖子上的旋钮依顺时针方向旋转，首先拖针碰到动触点而停止，继续转动旋钮，使刻盘上零位对准拖 针为止。

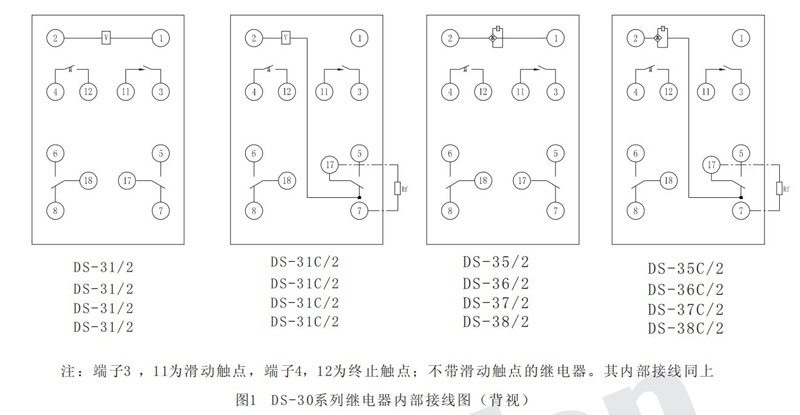

2.继电器的内部接线图见图1.
3.直流继电器动作电压不大于70%额定电压，交流继电器动作电压不大于85%额定电压，返回电压不小于5%额定电压。
4.继电器延时的误差：（指在20+5℃时10次动作中，最大与最小值之差）
DS-31,DS-31C,DS-35,DS-35C为0.06s.
DS-32,DS-32C,DS-36,DS-36C为0.125s.
DS-33，DS-33C,DS-37,DS-37为0.25s.
DS-34,DS-34C,DS-38,DS-38C为0.5s。
5.继电器线圈在额定电压下的功率消耗
对于直流短时工作的：DS-31,DS-32,DS-33,DS-34不大于25W。
对于直流长时工作的：DS-31C,DS-32C,DS-33C,DS-34C不大于15W。
对于交流短时工作的“DS-35,DS-36,DS-37,DS-38不大于20VA。
对于交流短时工作的“DS-35C,DS-36C,DS-37C,DS-38C不大于20VA。
6.热稳定性
对于交直流短时工作的，线圈可承受110%额定电压，历时两分钟，其温升不大于65℃。
对于直流交流长时工作的，线圈（经附加电阻）可长期承受110%额定电压，其温升不大于65℃。
7.继电器各触点断开感性负载50W。（U不大于220V,I不大于1A，T小于5ms).
8.继电器触点可长期闭合电流5A。
9.继电器带电部分对导磁体的绝缘强度可承受交流50Hz,2KV,历时1min而不击穿。
10.继电器可工作5000次而无机械损坏。
11.继电器使用温度范围：-20-+40℃。
使用和维护
1.使用者应注意继电器额定工作方式，若将短时工作的继电器用于线圈回路长期带电场合，则继电器线圈必过热而损坏。 长期工作继电器有外附电阻，在使用时应按附图中Rf的位置接入。
2.继电器应装在与水平面垂直的屏板上，并且在投入运行前应使继电器通电动作。以免由于各动作部位不能复归至原位。 而引起延时的误差。
3.继电器在维修时，其钟表机构部分各另件应使用航空汽油清洗，之后在各可动部位（滑动接触部位）点以活量4#航空 仪表油，在由电磁直接带动的凸轮与扇形齿板间涂以低温脂。电磁部分，动铁心及线圈管中应擦试清洁。
技术数据
1.继电器型号说明：
例：DS-31C/2XA11K
其中：DS表示电磁式时间继电器。
31-38为设计序号，并用其第二位数字同时表示延时范围，及电源种类（1-4为四种延时范围同时表示直流电源，5-8表示与1-4相同的延时范围，但为交流电源）。
/2表示有滑动延时触点。
/X表示有拖针。（见表1）
11K表示嵌入安装，后接线
上例为：嵌入式，后接线延时为0.125-1.25s，长期工作，带有滑动延时触点及拖针的时间继电器（型号不能表示电压规格，因而在订货时要注明额定电压）。
2.线圈电阻值（见表2）
3.重量：1Kg

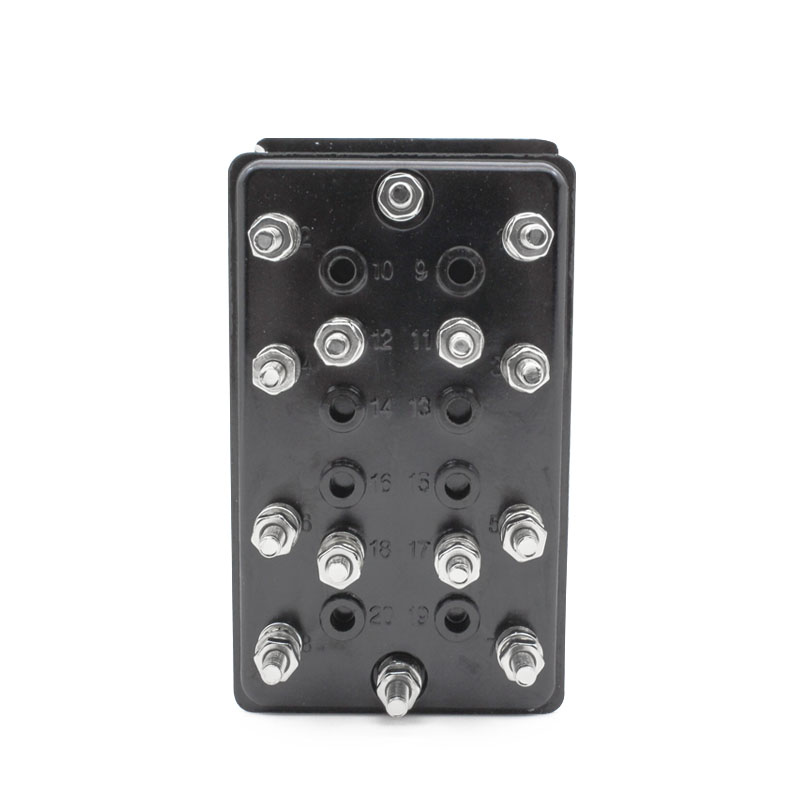

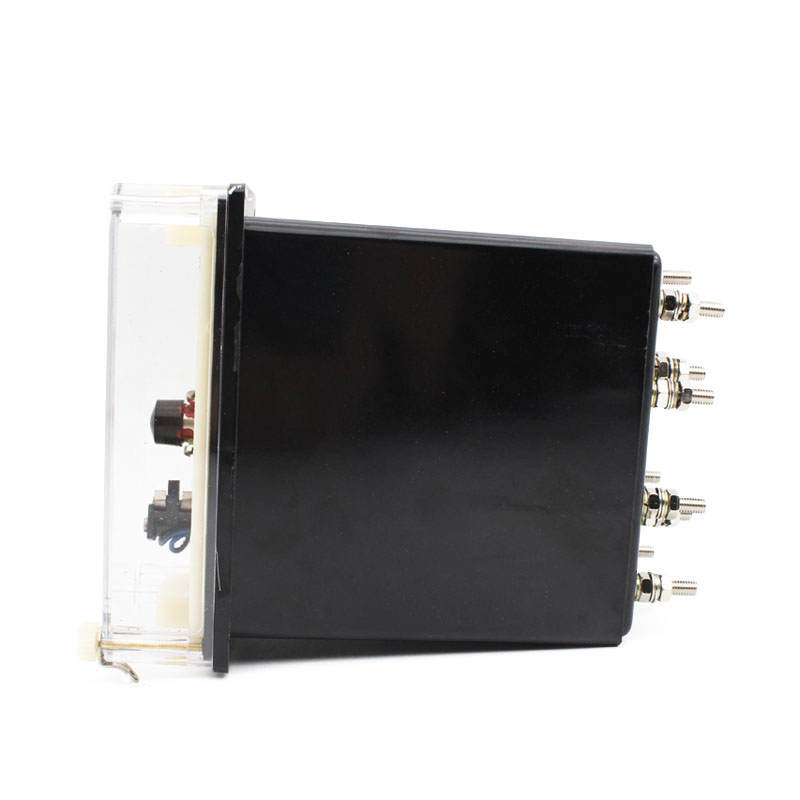

外形及开孔尺寸
本继电器采用A11,A11H,A11Q壳体，外形及安装开孔尺寸详见本手册288页附图3.
表1
|
型号 |
壳体结构 |
电源 |
延时（S) |
工作方式 |
滑动触点 |
拖针 |
额定电压（V) |
备注 |
|
DS- 31 - |
A 11K A 11H A 11Q |
直流 |
0.0125-1.25 |
短期 |
|
|
220，110，48，24 |
|
|
DS- 31 / 2 - |
0.0125-1.25 |
+ |
|
220，110，48，24 |
|
|||
|
DS- 31 / X- |
0.0125-1.25 |
|
+ |
220，110，48，24 |
|
|||
|
DS- 31 / 2 X- |
0.0125-1.25 |
+ |
+ |
220，110，48，24 |
|
|||
|
DS- 32 - |
0.5-5 |
|
|
220，110，48，24 |
|
|||
|
DS- 32 / 2 - |
0.5-5 |
+ |
+ |
220，110，48，24 |
|
|||
|
DS- 32 / X- |
0.5-5 |
|
+ |
220，110，48，24 |
|
|||
|
DS- 32 / 2 X- |
0.5-5 |
+ |
+ |
220，110，48，24 |
|
|||
|
DS- 33 - |
1-10 |
|
|
220，110，48，24 |
|
|||
|
DS- 33 / 2 - |
1-10 |
+ |
|
220，110，48，24 |
|
|||
|
DS- 33 / X- |
1-10 |
|
+ |
220，110，48，24 |
|
|||
|
DS- 33 / 2 X- |
1-10 |
+ |
+ |
220，110，48，24 |
|
|||
|
DS- 34 - |
2-20 |
|
|
220，110，48，24 |
|
|||
|
DS- 34 / 2 - |
2-20 |
+ |
|
220，110，48，24 |
|
|||
|
DS- 34 / X- |
2-20 |
|
+ |
220，110，48，24 |
|
|||
|
DS- 34 / 2 X- |
2-20 |
+ |
+ |
220，110，48，24 |
|
|||
|
DS- 31 C- |
0.0125-1.25 |
长期 |
|
|
220，110，48，24 |
有附电阻 |
||
|
DS- 31 C/ 2 - |
0.0125-1.25 |
+ |
|
220，110，48，24 |
有附电阻 |
|||
|
DS- 31 C/ X- |
0.0125-1.25 |
|
+ |
220，110，48，24 |
有附电阻 |
|||
|
DS- 31 C/ 2 X- |
0.0125-1.25 |
+ |
+ |
220，110，48，24 |
有附电阻 |
|||
|
DS- 32 C- |
0.5-5 |
|
|
220，110，48，24 |
有附电阻 |
|||
|
DS- 32 C/ 2 - |
0.5-5 |
+ |
|
220，110，48，24 |
有附电阻 |
|||
|
DS- 32 C/ X- |
0.5-5 |
|
+ |
220，110，48，24 |
有附电阻 |
|||
|
DS- 32 C/ 2 X- |
0.5-5 |
+ |
+ |
220，110，48，24 |
有附电阻 |
|||
|
DS- 33 C- |
1-10 |
|
|
220，110，48，24 |
有附电阻 |
|||
|
DS- 33 C/ 2 - |
1-10 |
+ |
|
220，110，48，24 |
有附电阻 |
|||
|
DS- 33 C/ X- |
1-10 |
|
+ |
220，110，48，24 |
有附电阻 |
|||
|
DS- 33 C/ 2 X- |
1-10 |
+ |
+ |
220，110，48，24 |
有附电阻 |
|||
|
DS- 34 C- |
2-20 |
|
|
220，110，48，24 |
有附电阻 |
|||
|
DS- 34 C/ 2 - |
2-20 |
+ |
|
220，110，48，24 |
有附电阻 |
|||
|
DS- 34 C/ X- |
2-20 |
|
+ |
220，110，48，24 |
有附电阻 |
|||
|
DS- 34 C/ 2 X- |
2-20 |
+ |
+ |
220，110，48，24 |
有附电阻 |
|||
|
DS- 35 - |
交流 |
0.0125-1.25 |
短期 |
|
+ |
220,127,110,100 |
|
|
|
DS- 35 / 2 - |
0.0125-1.25 |
+ |
|
220,127,110,100 |
|
|||
|
DS- 36 - |
5.5-5 |
|
|
220,127,110,100 |
|
续表
|
型号 |
壳体结构 |
电源 |
延时（s) |
工作方式 |
滑动触点 |
拖针 |
额定电压（V) |
备注 |
|
DS- 31 C- |
A11Q |
|
0.0125-1.25 |
长期 |
|
|
220，110，48，24 |
有附电阻 |
|
DS- 31 C/ 2 - |
0.0125-1.25 |
+ |
|
220，110，48，24 |
有附电阻 |
|||
|
DS- 31 C/ X- |
0.0125-1.25 |
|
+ |
220，110，48，24 |
有附电阻 |
|||
|
DS- 31 C/ 2 X- |
0.0125-1.25 |
+ |
+ |
220，110，48，24 |
有附电阻 |
|||
|
DS- 32 C- |
0.5-5 |
|
|
220，110，48，24 |
有附电阻 |
|||
|
DS- 32 C/ 2 - |
0.5-5 |
+ |
|
220，110，48，24 |
有附电阻 |
|||
|
DS- 32 C/ X- |
0.5-5 |
|
+ |
220，110，48，24 |
有附电阻 |
|||
|
DS- 32 C/ 2 X- |
0.5-5 |
+ |
+ |
220，110，48，24 |
有附电阻 |
|||
|
DS- 33 C- |
1-10 |
|
|
220，110，48，24 |
有附电阻 |
|||
|
DS- 33 C/ 2 - |
1-10 |
+ |
|
220，110，48，24 |
有附电阻 |
|||
|
DS- 33 C/ X- |
1-10 |
|
+ |
220，110，48，24 |
有附电阻 |
|||
|
DS- 33 C/ 2 X- |
1-10 |
+ |
+ |
220，110，48，24 |
有附电阻 |
|||
|
DS- 34 C- |
2-20 |
|
|
220，110，48，24 |
有附电阻 |
|||
|
DS- 34 C/ 2 - |
2-20 |
+ |
|
220，110，48，24 |
有附电阻 |
|||
|
DS- 34 C/ X- |
2-20 |
|
+ |
220，110，48，24 |
有附电阻 |
|||
|
DS- 34 C/ 2 X- |
2-20 |
+ |
+ |
220，110，48，24 |
有附电阻 |
表2
|
型号 |
额定电压( V) |
线圈内阻（ Ω） |
|
|
DS- 31 |
- 220 |
1900 |
|
|
DS- 32 |
- 110 |
580 |
|
|
DS- 33 |
- 48 |
110 |
|
|
DS- 34 |
- 24 |
26 |
|
|
DS- 31 C |
- 220 |
780 |
2700 |
|
DS- 32 C |
- 110 |
165 |
680 |
|
DS- 33 C |
- 48 |
35 |
130 |
|
DS- 34 C |
- 24 |
8 . 5 |
33 |
|
DS- 35 |
- 220 |
1900 |
|
|
DS- 36 |
- 127 |
850 |
|
|
DS- 37 |
- 110 |
580 |
|
|
DS- 38 |
- 100 |
550 |
|
|
DS- 35 C |
- 220 |
780 |
2700 |
|
DS- 36 C |
- 127 |
190 |
680 |
|
DS- 37 C |
- 110 |
165 |
680 |
|
DS- 38 C |
- 100 |
150 |
510 |
