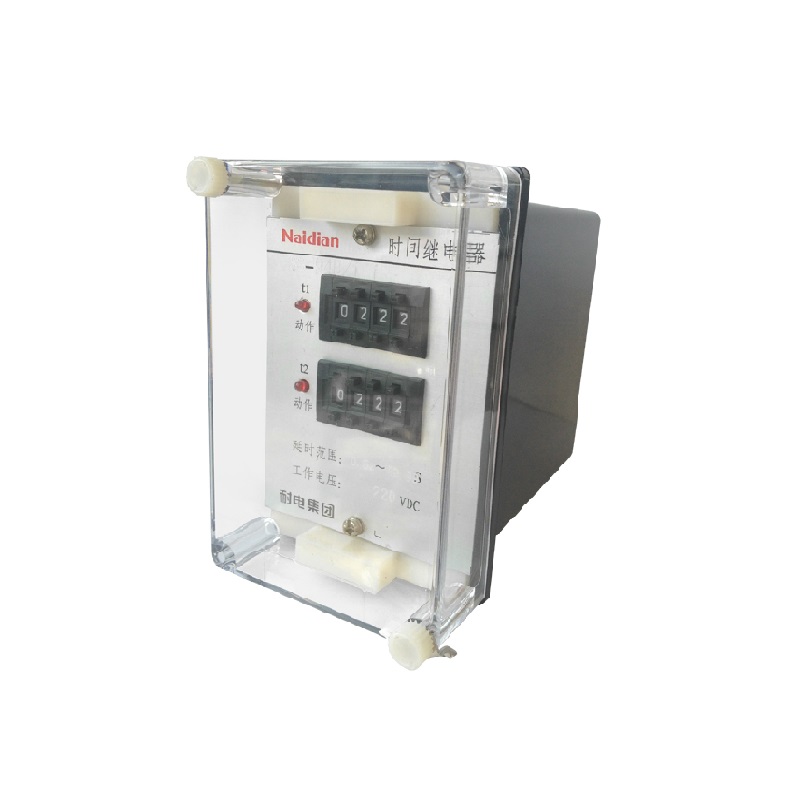

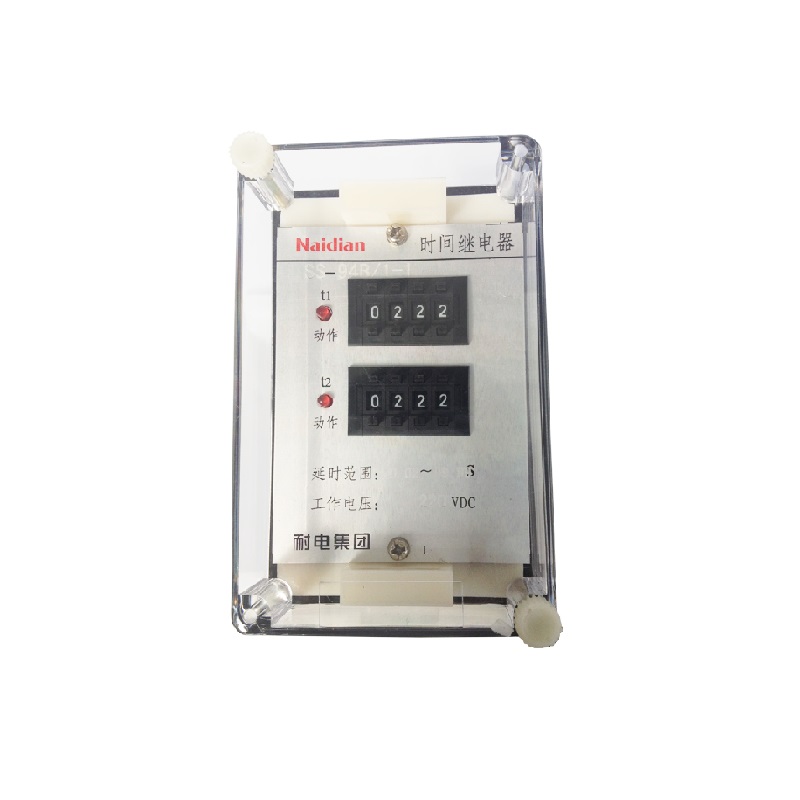

SS-94系列时间继电器

额定值：直流220V,110V,48V
延时整定范围：a)20ms-9.999s(级差1ms)
                      b)0.1-99.99s（级差10ms)
                      c)1s-999.9s(级差0.1s)
                    d)10s-9999s(级差1s)
返回时间：返回时间应不大于25ms
功率消耗：在额定电压下，继电器的功率消耗不大于表3的规定值

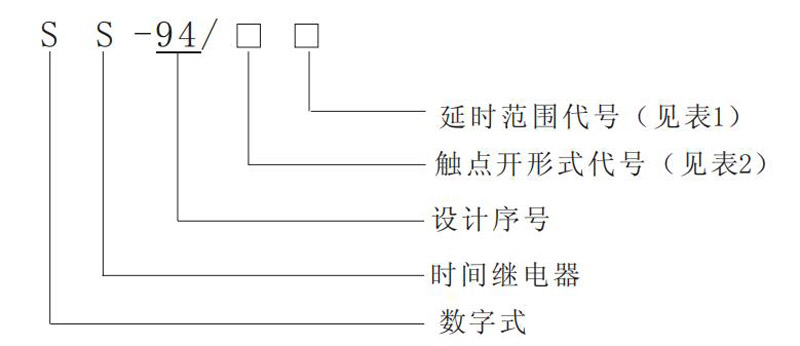

触点数量及形式

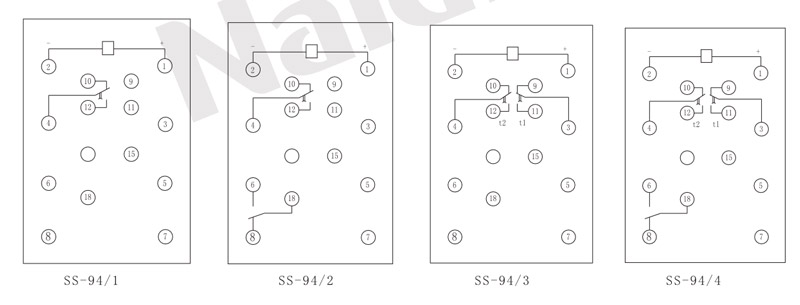

产品型号	延时回路t 1输出触点	延时回路t 1输出触点	延时回路t 1输出触点
SS- 94 / 1	无	一转换	无
SS- 94 / 2	无	一转换	一转换
SS- 94 / 3	一转换	一转换	无
SS- 94 / 4	一转换	一转换	一转换

延时范围及延时级差

延时范围代号	延时范围	延时极差
1	20ms-9.999s	1ms
2	0.1s-99.99s	10ms
3	1s-999.9s	0.1s
4	10s-9999s	1s

工作环境条件

产品在下列条件下应能可靠地工作
a)环境温度：-10℃-+50℃
b)大气压力：80kPa-110kPa
c)相对温度：最湿月的平均最大相对温度为90%，同时该月的平均温度为25℃，且表面无凝露，最高温度为40℃时，平均最大相对温度不超过50%；
d)无导电尘埃与破坏金属和绝缘的腐蚀性气体的环境中；
e)没有爆炸危险及不充满尘埃的介质中（如煤灰，磨料，木屑等）；
f)工作位置：任一方向倾斜不超过5°及不剧烈振动和冲击；
g)使用地点具有防雨，雪，风砂装置及没有充满水汽的环境中；
h)没有较严重的霉菌存在的地方；
i)使用地方不允许有较强的外磁感应强度。延时范围

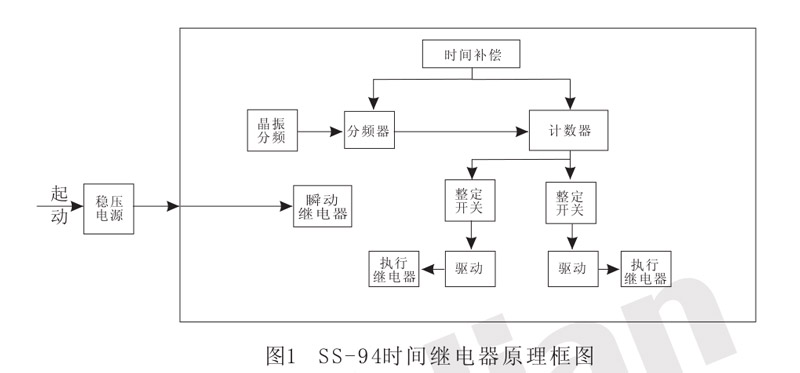

技术数据

1.额定值：直流220V,110V,48V

2.延时整定范围
a)20ms-9.999s(级差1ms)
b)0.1-99.99s（级差10ms)
c)1s-999.9s(级差0.1s)
d)10s-9999s(级差1s)

3.动作值及返回值在基准条件下，继电器动作电压不大于70%额定电压，返回电压不小于10%额定电压。

4.延时一致性在基准条件下，继电器的延时一致性不大于（0.1%整定值+3ms)。

延时一致性=5次测量最大值-5次测量最小值

5.延时整定误差在基准条件下，继电器延时整定误差的绝对值不大于（0.1%整定值+3ms)延时平均误差=5次测量平均值-整定值

6.返回时间：返回时间应不大于25ms

7.功率消耗：在额定电压下，继电器的功率消耗不大于表3的规定值

表3 继电器的功率消耗

额定电压	动作前	动作后
22 V	7 W	12 W
110 V	5 W	8 W
48 V	4 W	6 W

8.触点性能
在电压不大于250V,电流不大于1A的直流有感负荷（时间常数为5ms+0.75ms）电路中，触点断开容量为30W。

9.介质强度
继电器名导电端子连在一起对外露的非带电金属部分或外壳之间，应能承受2kV(有效值）50Hz的交流电压历时1min 试验而无绝缘击穿或闪络现象。

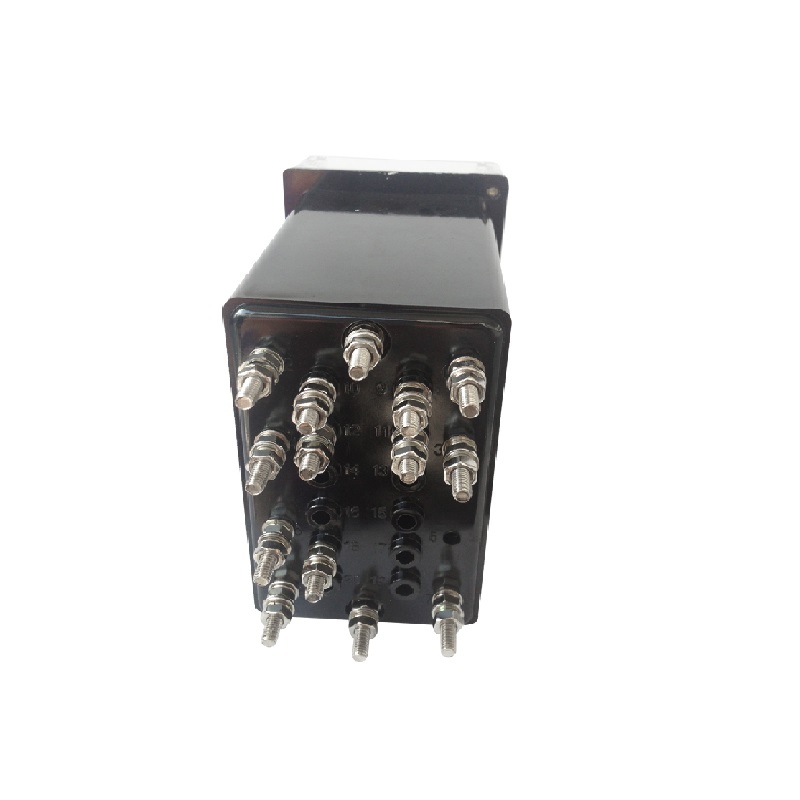

外形及开孔尺寸

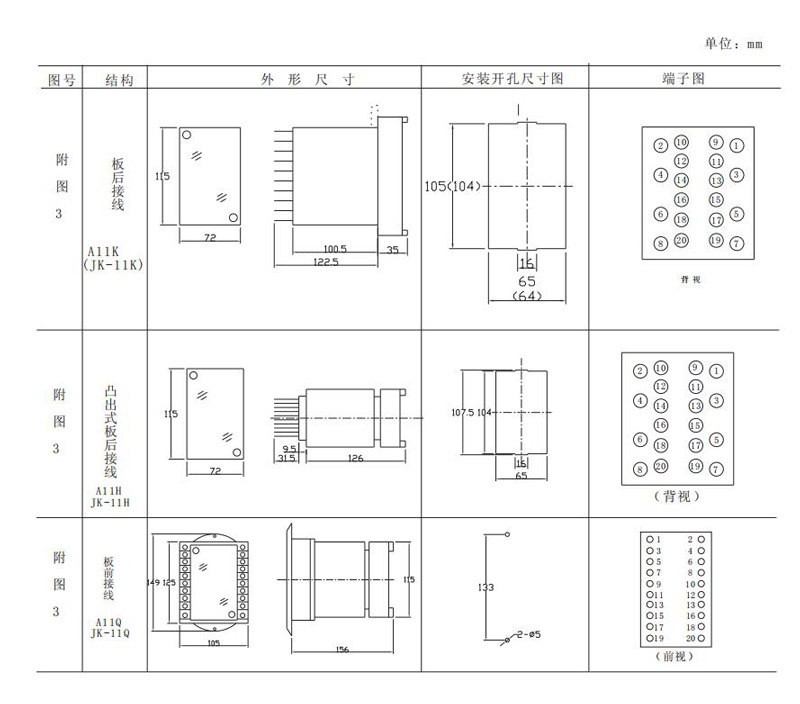

本继电器采用嵌入式插入结构，外形及安装开孔尺寸详见本手册附图3

ss 94xlsjjdq 4
