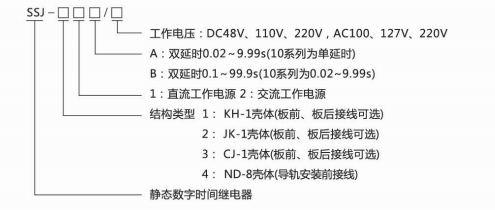

符号及含义
本继电器型号与被替换老型号对照表
型号 | 延时范围 | 触点类型 | 电源种类 | 被代替型号 |
SSJ-11B | 0.02~9.99S | 双延时,即二副独立延时动合触点,一副瞬动动合触点 |
DC:48V 110V 220V |
DS-114 DS-115 DS-116 |
SSJ-11A | 0.02~9.99S | 单延时,即一副延时动合触点,一副瞬动转换触点 |
DS-111 DS-111C DS-112 DS-112C DS-113 DS-113C |
|
SSJ-12B | 0.02~9.99S | 双延时,即二副独立延时动合触点,一副瞬动动合触点 |
AC:220V 100V~127V |
DS-124 DS-125 DS-126 |
SSJ-12A | 0.02~9.99S | 单延时,即一副独立延时动合触点,一副瞬动转换触点 | DS-121 DS-122 DS-123 | |
SSJ-21A | 0.02~9.99S | 双延时,即二副独立延时动合触点,一副瞬动动合触点 |
DC:48V 110V 220V |
DS-21 DS-21C DS-22 DS-22C DS-23 DS-23C |
SSJ-21B | 0.1~99.9S | DS-24 DS-24C | ||
SSJ-22A | 0.02~9.99S |
AC:220V 100V~127V |
DS-25 DS-26 DS-27 | |
SSJ-22B | 0.1~99.9S | DS-28 | ||
SSJ-31A | 0.02~9.99S | 双延时,即二副独立延时动合触点,一副瞬动动合触点 |
DC:48V 110V 220V |
DS-31 DS-31C DS-32 DS-32C DS-33 DS-33C |
SSJ-31B | 0.1~99.9S | DS-34 DS-34C | ||
SSJ-32A | 0.02~9.99S |
AC:220V 100V~127V |
DS-35 DS-36 DS-37 | |
SSJ-32B | 0.1~99.9S | DS-38 | ||
SSJ-41A | 0.02~9.99S | 双延时,即二副独立延时转换触点,二副瞬动转换触点。 |
DC:48V 110V 220V |
|
SSJ-41B | 0.1~99.9S | |||
SSJ-42A | 0.02~9.99S |
AC:220V 100V~127V |
||
SSJ-42B | 0.1~99.9S |

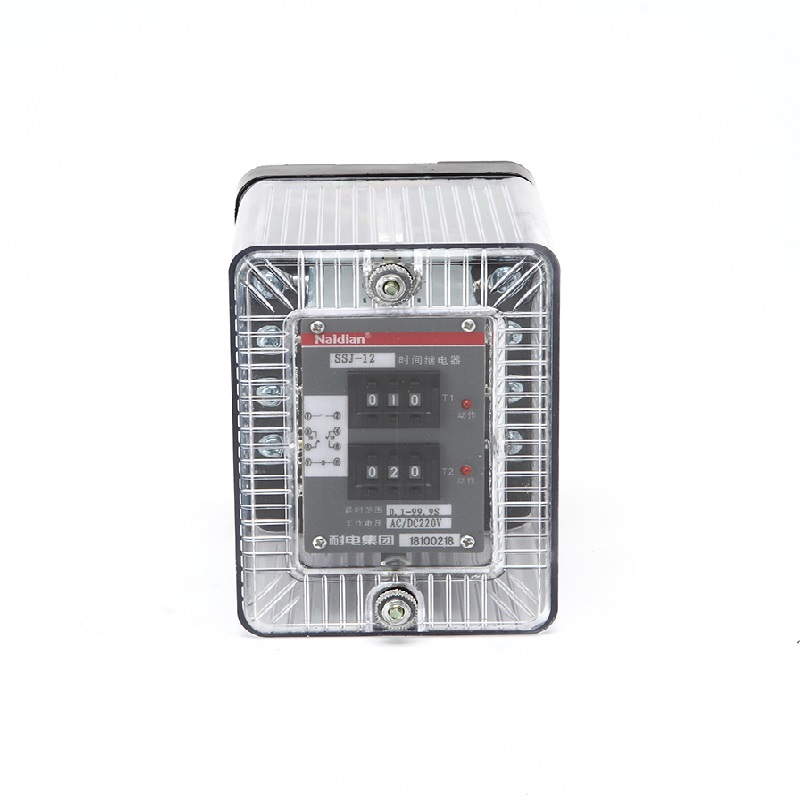

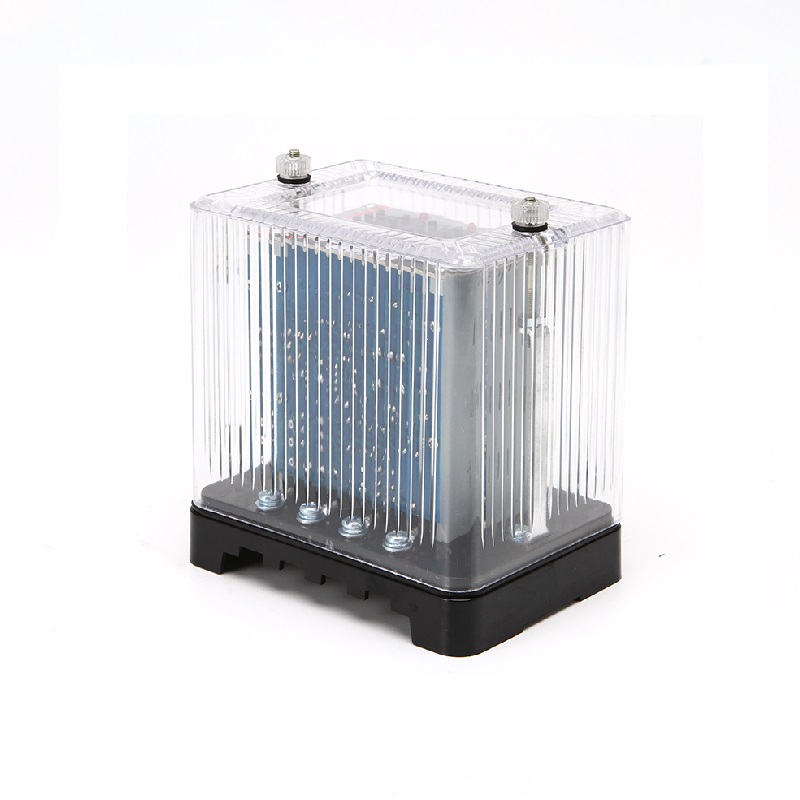

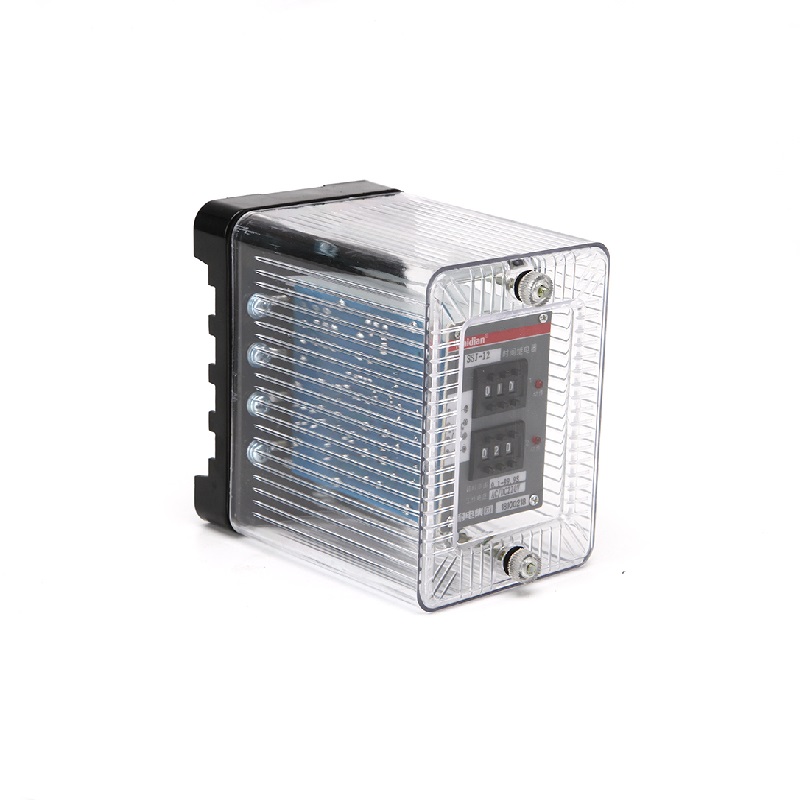

产品构成及工作原理
1、本继电器延时精度远高于 DS型电磁式时间继电器,能满足电力系统继电保护中缩短保护时间级差的要求,是目前时间继电器理想的更新换代产品。该继电器外形结构和内部接线、工作方式、整定范围与 DS系列时间继电器相同,仅整定方式不同,按码开关的三位数乘以0.01s或0.15时间时基即为整定时间,改变整定值无需进行校验。
2、本继电器为动作延时型数字时间继电器,由进口CMOS集成电路构成继电器由振荡器、分频器和三吸脉冲计数圈组成,通过BCD码拨码开关整定延时值。
3、继电器通常不带电,施加额定电压后,继电器内部瞬动继电器动作、同时晶振起振产生时钟脉冲,经分频后由计数器计脉冲数,当所计脉冲数达到延时整定值时,触发器翻转,驱动出口继电器动作,实现所需延时,由于采用了晶体振荡器并增加时间补偿预置电路,对于极短的延时值也严格符合整定值,具有极高的精度。
4、继电器的双延时回路延时相对独立,并各自驱动一个执行继电器,所以两个执行继电器的动合触点按延时长短,可作为继电器的中止和滑动触点使用,但滑动触点闭合后,其闭合状态一直保持到继电器失电返回为止,如用户需滑动触点闭合一定时间后立即返回,订货时需特别注明,并提出滑动触点的闭合持续时间.

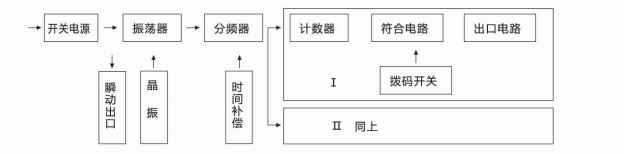

5.继电器原理图
技术要求
1、额定值及规格见上表。
2、延时准确度
a、延时整定值的平均误差∶在基准条件下,继电器延时整定值平均误差绝对值不大于整定值的0.1%+3ms;
平均误差=(5次测量平均值-整定值/整定值×100%。
b、延时一致性∶在基准条件下,继电器 延时一致性不大于整定值的3-10ms).
c、在-10~50℃的温度下,任一延时整定值的平均误差(包含一致性的绝对值不大于整定值的0.1%+5ms.
3、工作电压∶动作电压不大于概定电压的70%时,继电器应可靠工作。
4、继电器的返回时间
切断电器电源,出口触点返回至起始位置的时间,对于使用直流电源工作的品种,应不大于25ms
5、继电器的返回电压
降低继电器电压不小于额定电压的10%时,继电器触点应可靠返回。
6、功率消耗
DC48V,不大于2W
DC110v或AC100-127V,不大于4.5W(6.5VA)DC或AC220V,不大于8.1W(13VA)。
7、热性能要求
本系列继电器可长期通电工作,当环境温度为50℃时,可长期承受1.1信额定电压值。
8、电源工作特性∶电源缓慢升降、突然通/断电或通过抖动触点供电,继电器能够正常工作,并且无零秒出口及瞬动出口现象。

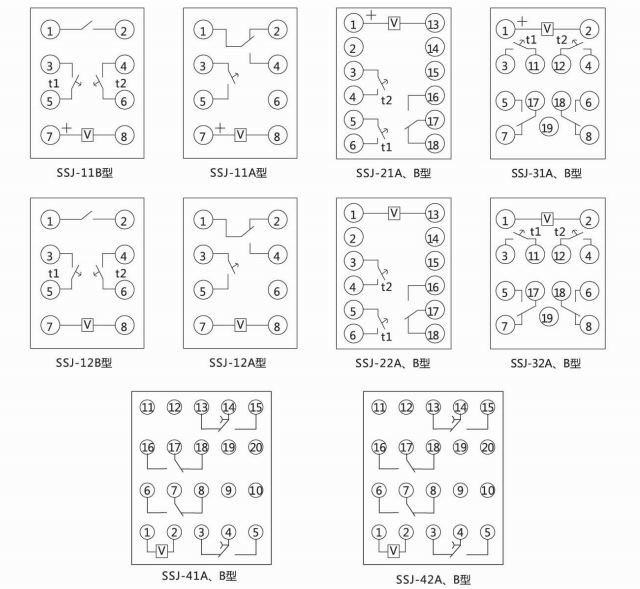

内部接线及外引接线图
