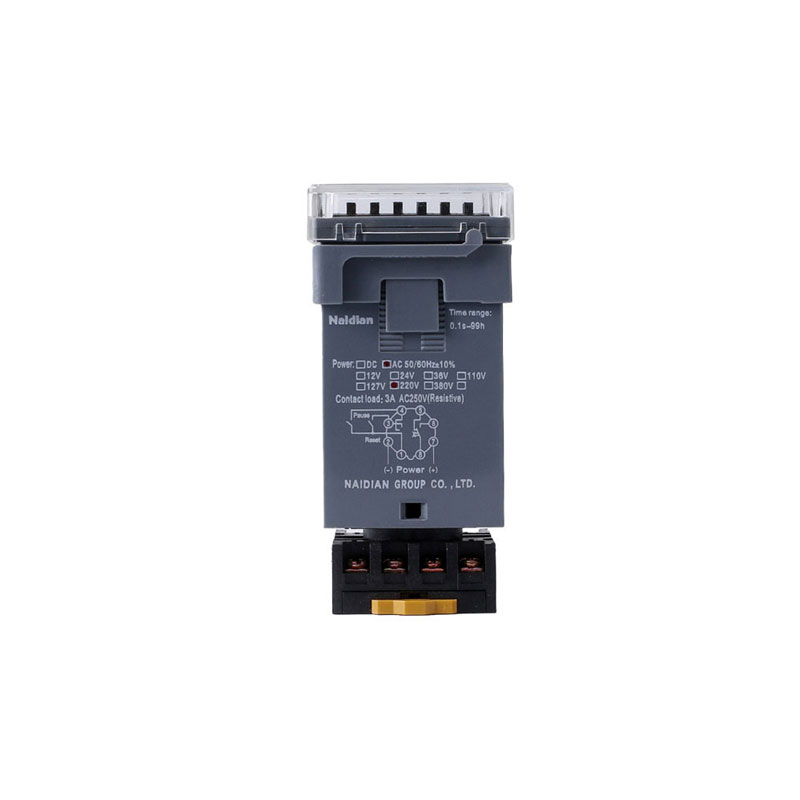

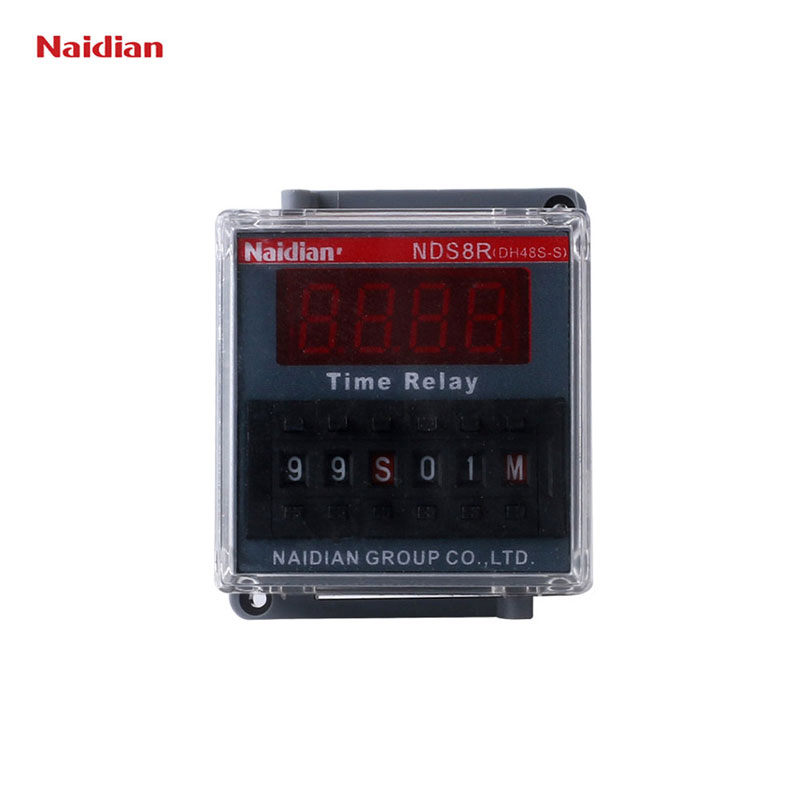

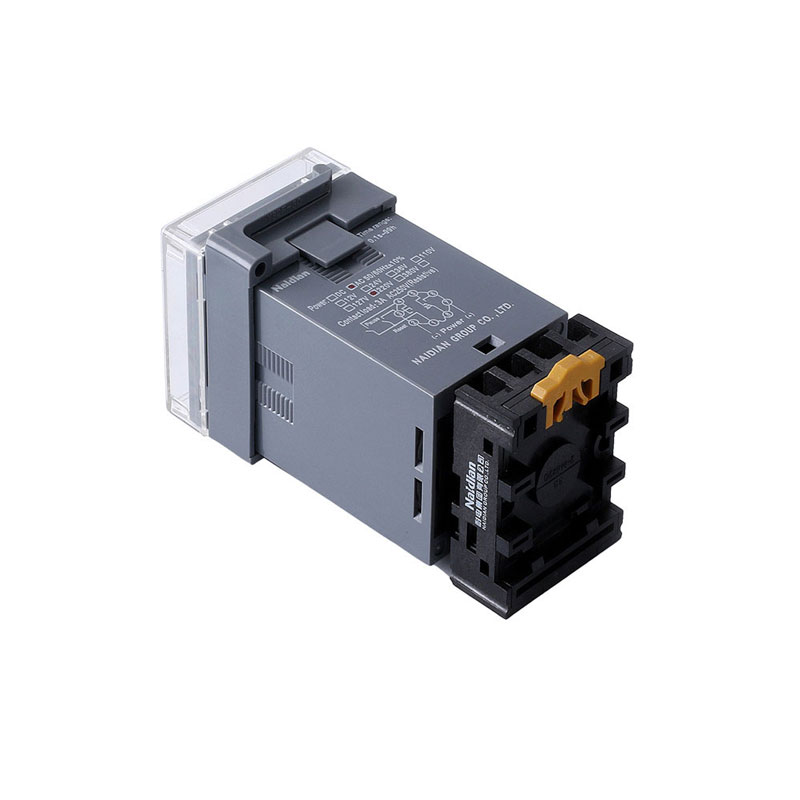

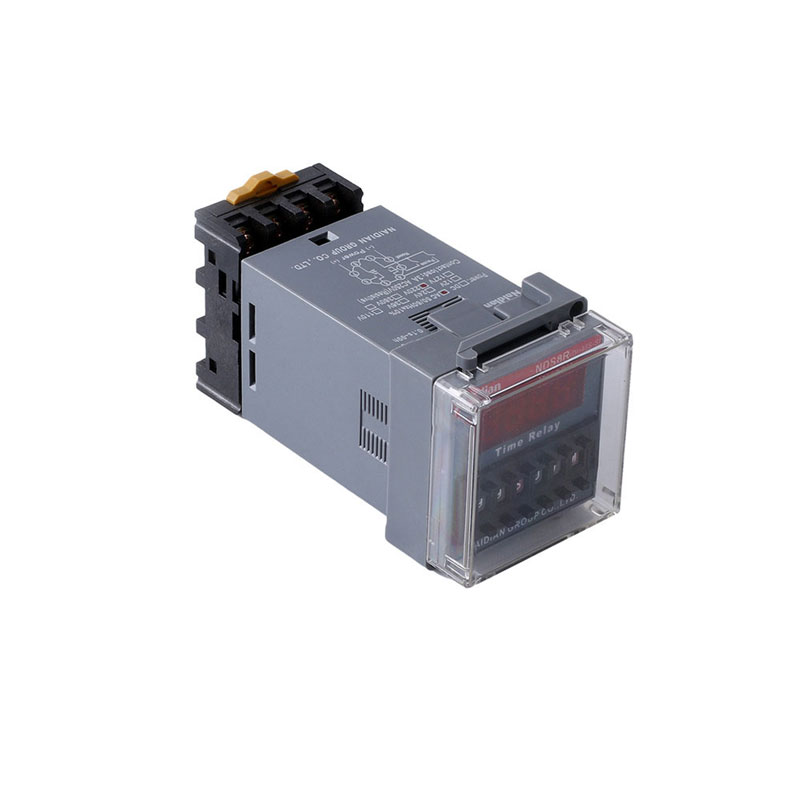

NDS8(DH48S)系列数显时间继电器

NDS8系列数字时间继电器，是on-delay型。适用于50/60Hz，工作电压AC380V以下的电路，作为延时元件，按设定时间接通或断开电路。
本系列产品符合Q/ZND 1011-2000、GB14048.5、JB/T10047-999标准。

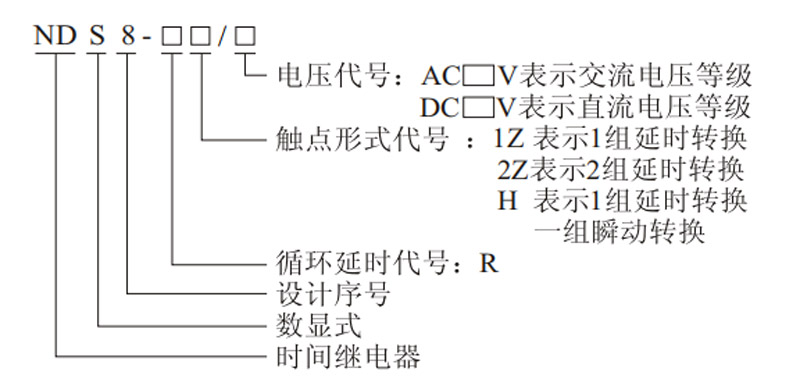

型号及含义

技术参数

产品类型	NDS8-1Z,NDS8-2Z	NDS8-H	NDS8-R
延时范围	0.01s~99.99s; 1s~99min99s; 1min~99h99min	0.01s~99.99s; 1s~99min99s; 1min~99h99min	0.1s~9.9s;0.1min~9.9min; 1s~99s;1min~99min; 10s~990s;0.1h~9.9h;1h~99h
设定方式	5位按键设定	5位按键设定	6位按键设定
动作形式	通电延时	通电延时	通电延时
额定电压	AC380V, 220V, 127V, 110V, 36V, 24V, 50Hz ; DC24V
重复误差	≤1%
触点数量	NDS8-1Z一组延时转换，2Z二组延时转换; -H一组延时转换一组瞬动转换; -R一组循环延时转换
触点容量	AC220V 3A COSФ=1; DC24V 5A
机械寿命	1×106
电寿命	1×105
安装方式	面板式，装置式

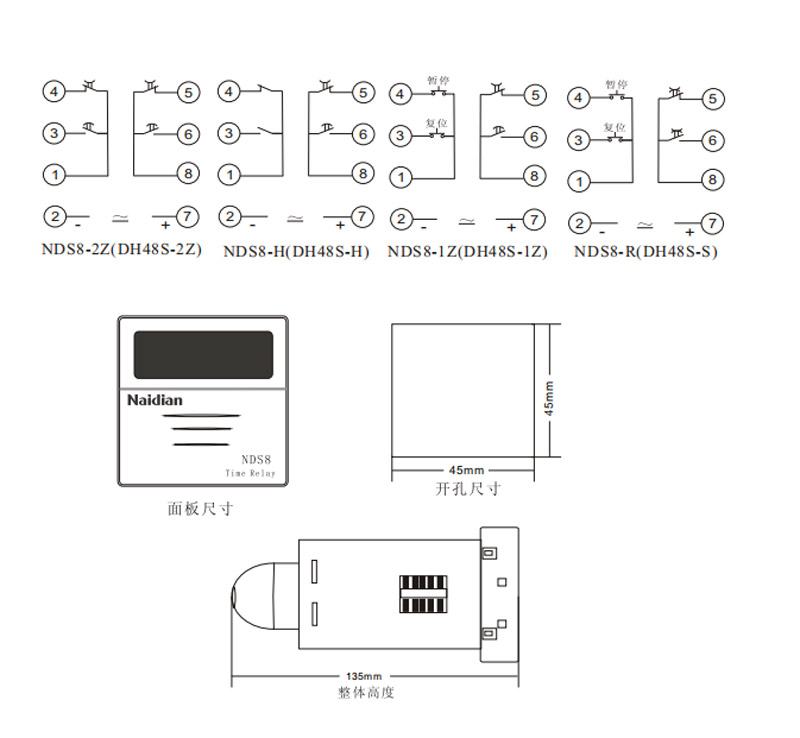

接线方式和尺寸图
