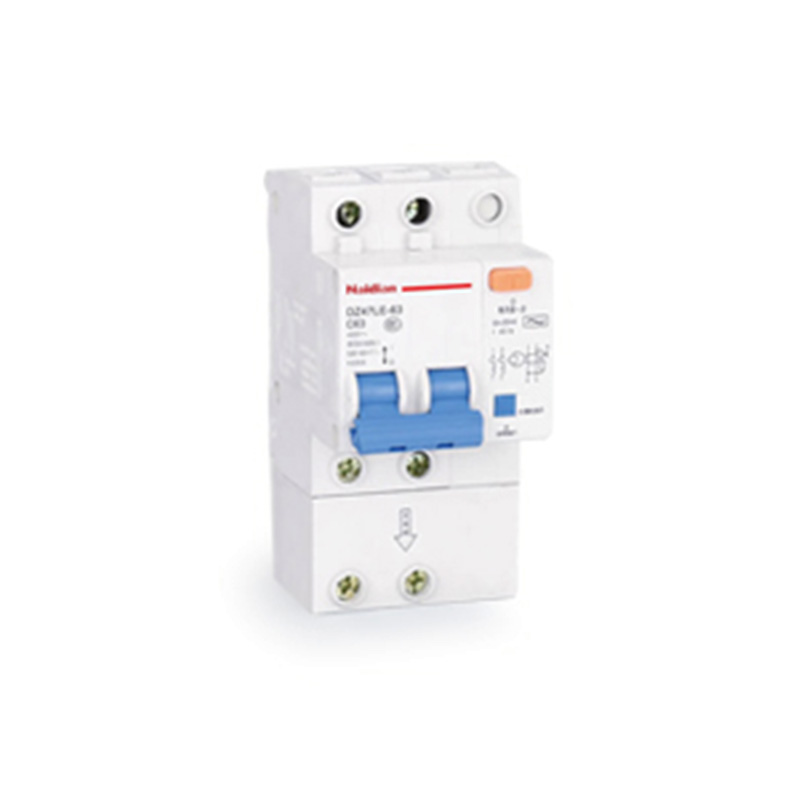

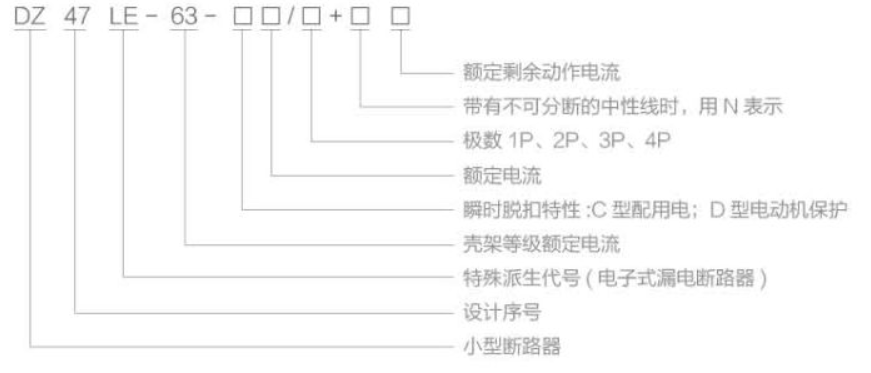

符号含义
正常工作条件及安装条件
环境温度∶-5℃~+40℃,24h 内平均不超过35℃;海拔高度;安装地点的海拔不超过2000m;
安装类别∶Ⅲ级;
污染等级∶2级;
安装方式∶采用 TH35-7.5钢安装轨安装。
安装场所的外磁场任何方向均不应超过地磁场的5倍;剩余电流动作断路器一般应垂直安装;各方位倾斜度不超过5°;手柄向上为接通电源位置;安装处应无显著冲击和振动。
主要技术性能
按极数∶单极两线(1P+N)二极(2P)、三极(3P)、三极四线(3P+N)、四极(4P);
瞬时脱扣特性∶C型(5~10ln),D型(10~16ln)。
额定电压Ue(V)∶单极两线、两极∶230;三极、三极四线、四极∶400;
额定电流In(A)∶6A、10A、16A、20A、25A、32A、40A、50A、60A.
壳架等级额定电流 In m(A):63;
额定剩余动作电流In(A)∶0.03、0.05、0.075、0.1、0.3、0.5;
额定剩余不动作电流 Ino(A)∶0.5I△ n;
额定短路分断能力 lcu(A)∶4500;
额定剩余接通和分断能力 △ m(A):2000;

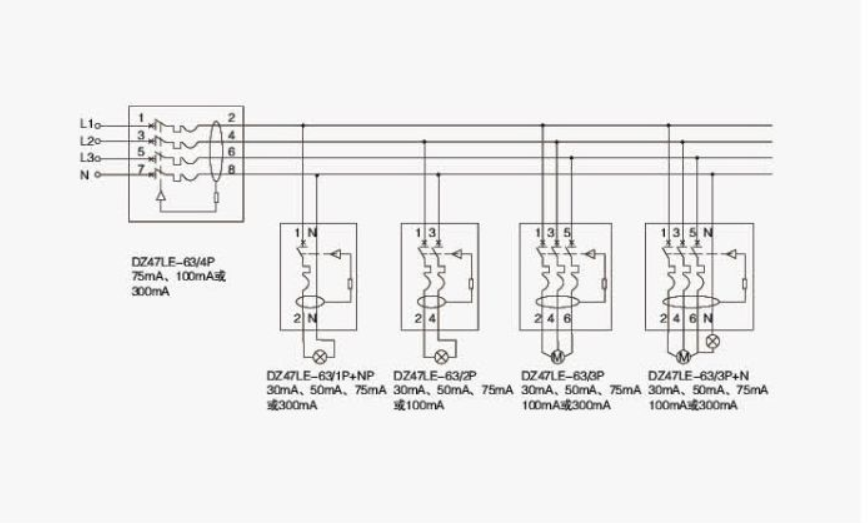

产品接线图

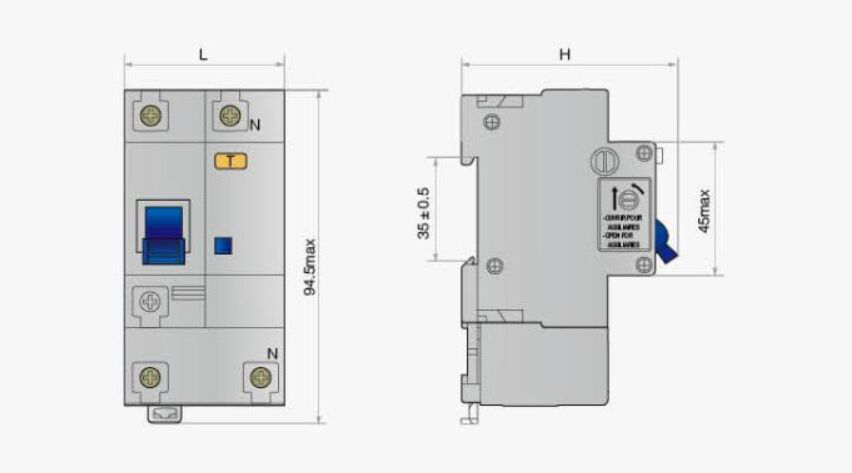

外形及使用尺寸(mm)
极数 |
1P+N |
2P |
3P |
3P+N |
4P |
L |
36±1.0 |
54±1.25 |
72±1.5 |
72±1.5 |
90±1.5 |
H |
72±1.5 |
74.5±1.5 |
74.5±1.5 |
74.5±1.5 |
74.5±1.5 |
