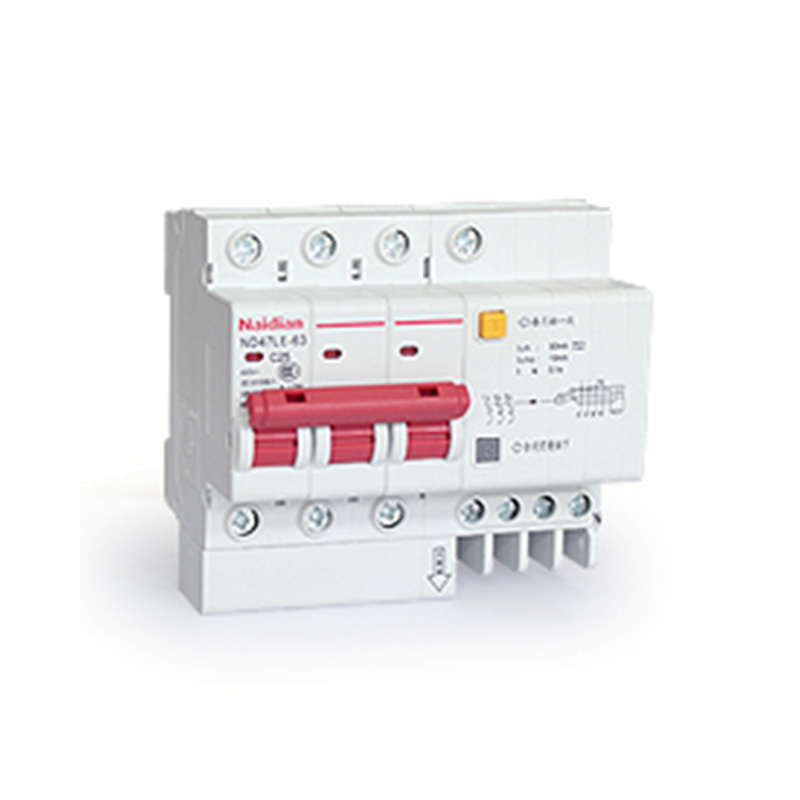

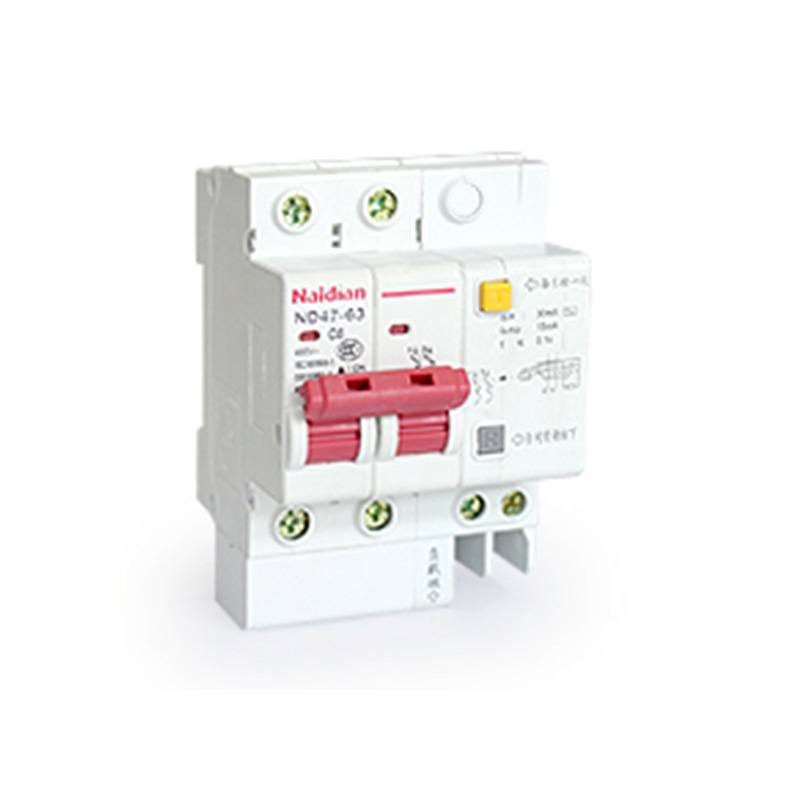

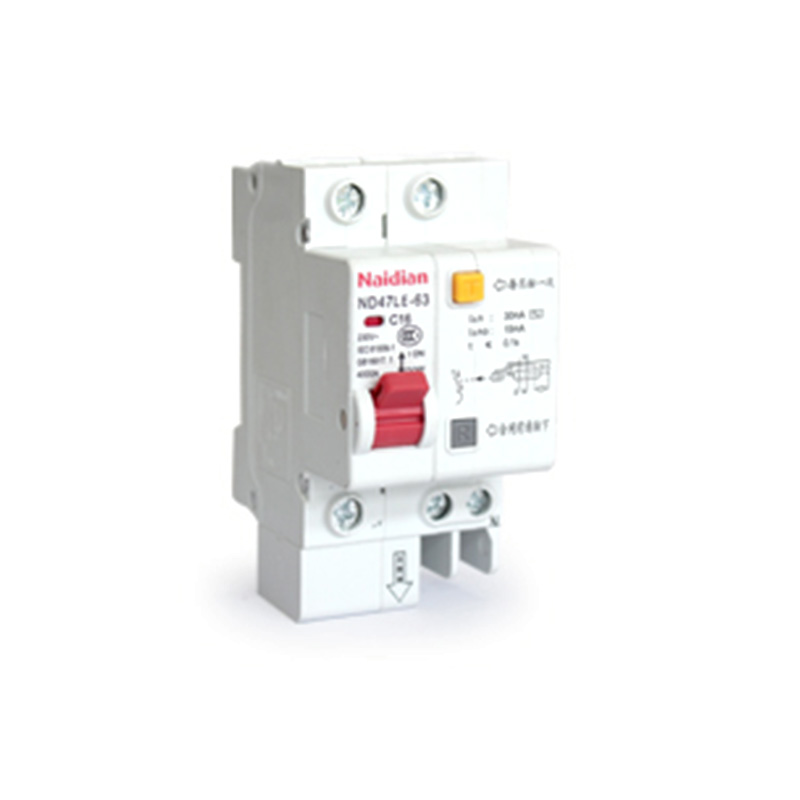

ND47LE-63系列

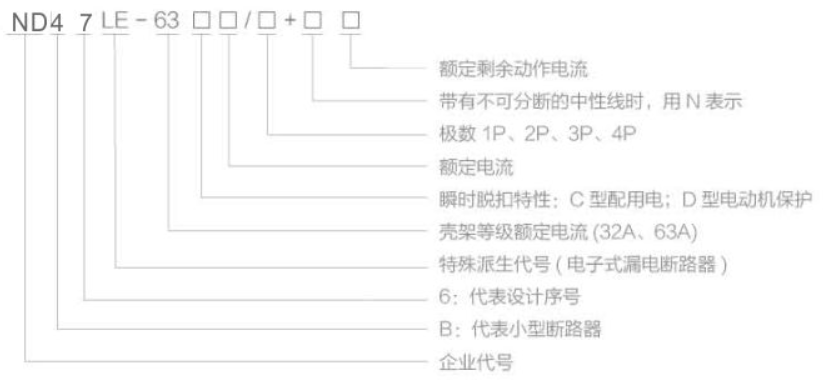

符号含义

额定剩余工作电流，带有不可分断的中性线时，用N表示，极数1P、2P、3P、4P，额定电流，顺时脱扣特性：C型配用电；D型电动机保护，壳架等级额定电流（32A、63A），特殊派生代号（电子式漏电断路器），6：代表设计序号，B：代表小型断路器，企业代号

正常工作条件和安装条件

周围空气温度上限值不超过+40℃，下限值不低于-5℃，且24h的平均温度值不超过+35℃;

注1∶下限值为-10℃或-25℃的工作条件，在订货时用户须向制造厂申明;

注2∶上限值超过+40℃或下限值低于-25℃的工作条件，用户应与制造厂协商。安装地点的海拔不超过2000m;

大气相对湿度在周围空气温度为+40℃时不超过50%，在较低温度下可以允许有较高的相对湿度，例如在＋20℃时达90%，对由于温度变化偶尔产生的凝露应采取适当的措施;

污染等级∶2级;

安装类别∶2类类;3类型

安装场所的外磁场伍何方向不应超过地磁场的5倍;

一般垂直安装，手柄向上为接通电源位置，任何方向允差2°;

安装处应无显著冲击和振动。

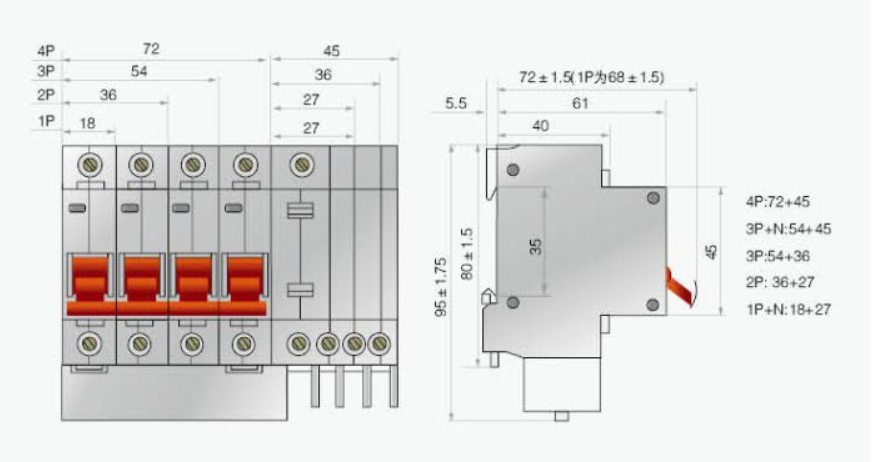

外形及安装尺寸（mm）
