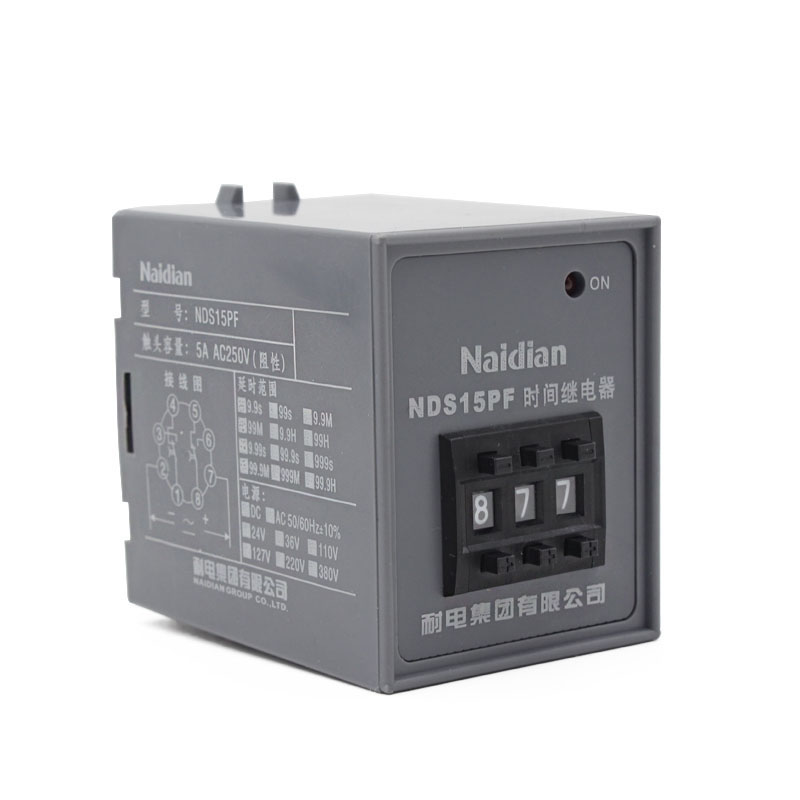

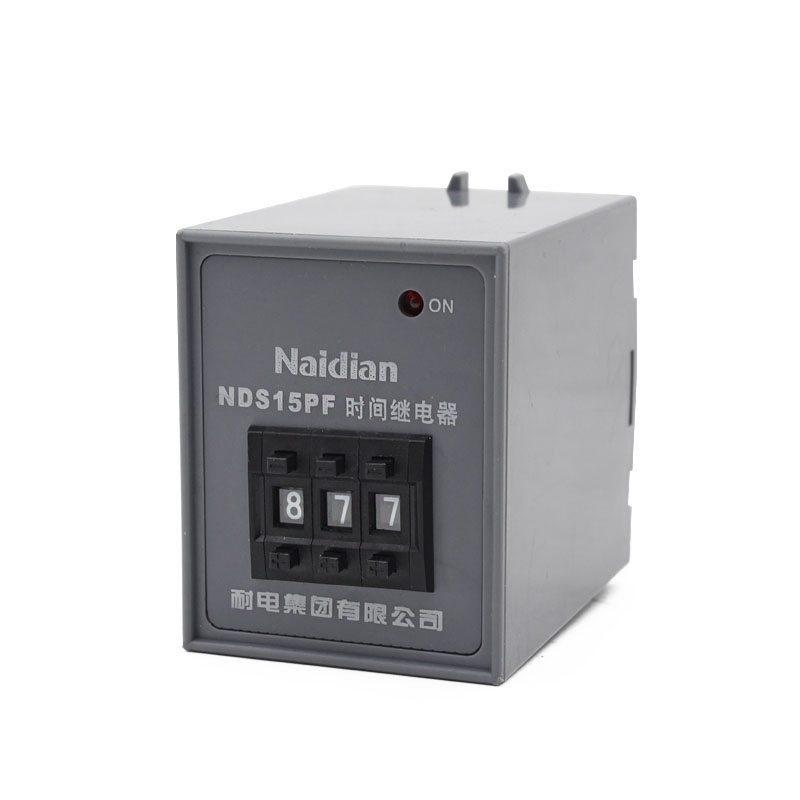

NDS15PF数字式拨码式时间继电器 - 耐电集团有限公司

主要技术参数

型号	NDS15P	NDS15PG	NDS15PC	NDS15PF	NDS15PA	NDS15PK	NDS15PY	NDS15PR
工作模式	通电延时	释放延时	通电延时带瞬动触点	断电延时	通电延时	信号断开延时	星三角起动延时	往复循环延时
延时范围	0.1s~9.9s、0.1s~99.9s、1s~99s、1s~999s、10s~990s、0.1m~9.9m、1m~99m、0.1h~9.9h、1h~99h			0.1s~9.9s 1s~99s	0.1~9.9s、1s~99s、0.1m~9.9m、1m~99m、0.1h~9.9h、1h~99h共6种延时规格可调
设定方式	2位/3位数字拨码开关设置				2位数字拨码开关设置、1位时基拨码开关设置
重复误差	延时范围大于1s时，Er≤1%：延时范围小于1s时，Dr≤50ms
触点数量	延时2转换		延时1转换瞬动1转换	延时2转换	A、延时2转换 B、延时1转换，瞬动1转换	延时1转换	延时星三角转换，瞬动1常开	延时1转换
触点容量	AC250V 3A COSØ=1
电寿命	1X105次
额定电压	AC24V、AC36V、AC110V、AC220V、AC380V 50Hz，DC24V;允许波动范围（85%~110%）Ue
环境温度	-5℃~40℃
海拔	不超过2000m
湿度	安装地点最高温度为40℃时，空气的相对湿度不超过50%，在较低温度下可允许有较高的湿度，例如20℃时达90℃。对由于温度变化偶尔产生凝露应采取特殊措施

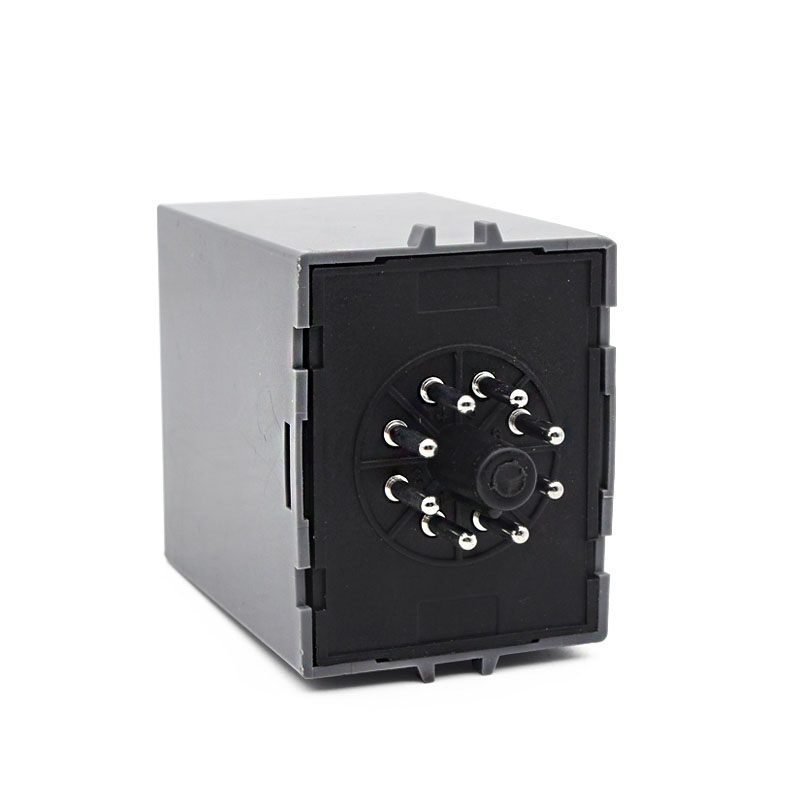

安装方式	配合不同的插座和附件可实现装置式、面板式及35mm导轨安装

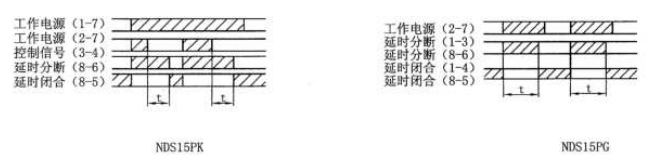

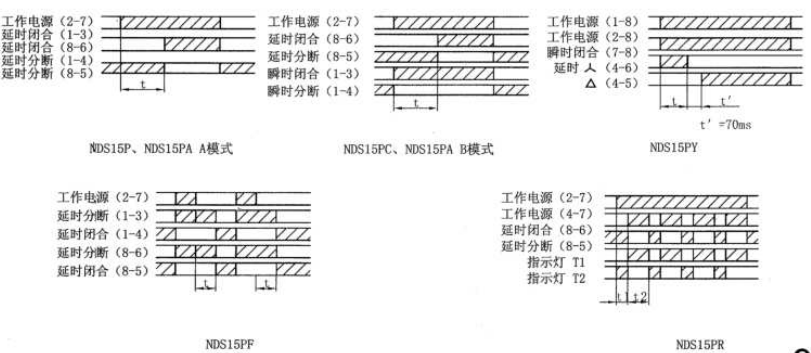

工作时序图

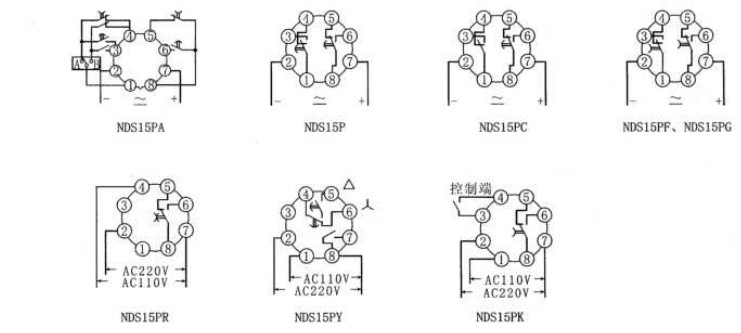

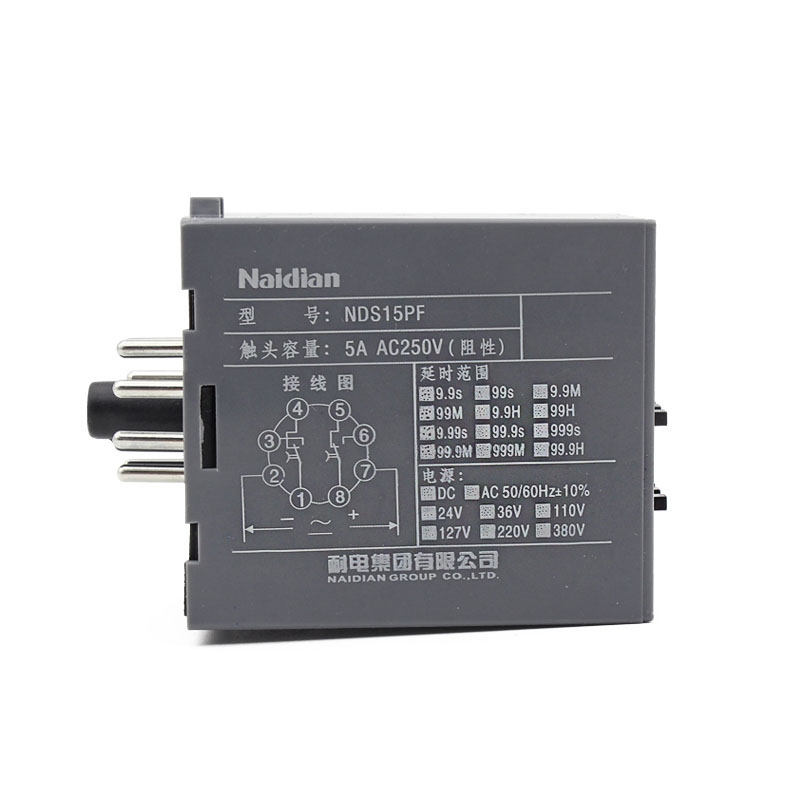

接线图

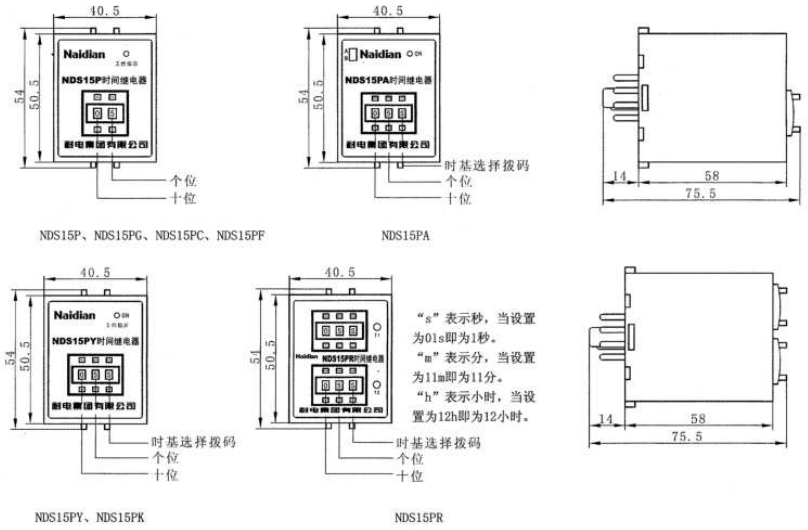

外形尺寸图（mm）

使用说明

1、按照继电器罩壳标签上的接线图，参考第八条电路举例将产品接入控制电路中。

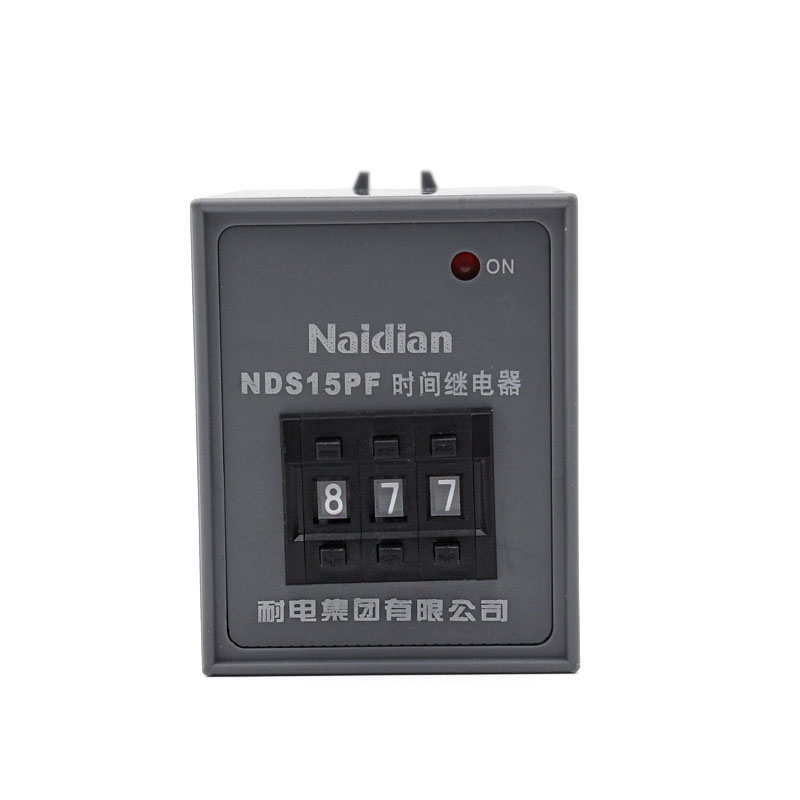

2、调整拨码开关，预制好延时时间，接通电源，继电器开始按第三条对应工作时序运行

3、NDS15PF通电时间应≥2s。

4、NDS15PK信号控制端（3、4）闭合时应大于50ms，从控制端（3、4）断开时刻起，继电器开始延时，延时至预置时间，继电器释放，且控制端切勿输入电压或接地，同时应避免同电力线绞合走线，以免损坏产品。

5、NDS15PA模式A、B可通过调节面板上的拨档开关选择，且应在产品通电前设置好延时时间及A、B模式。

6、NDS15PY星三角转换延时时间为70ms。
