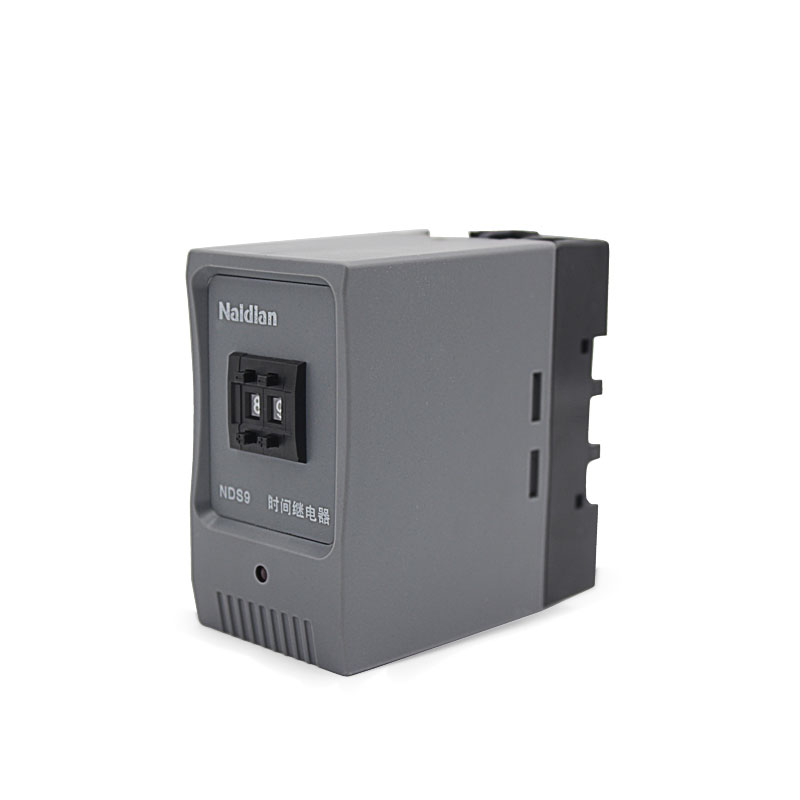

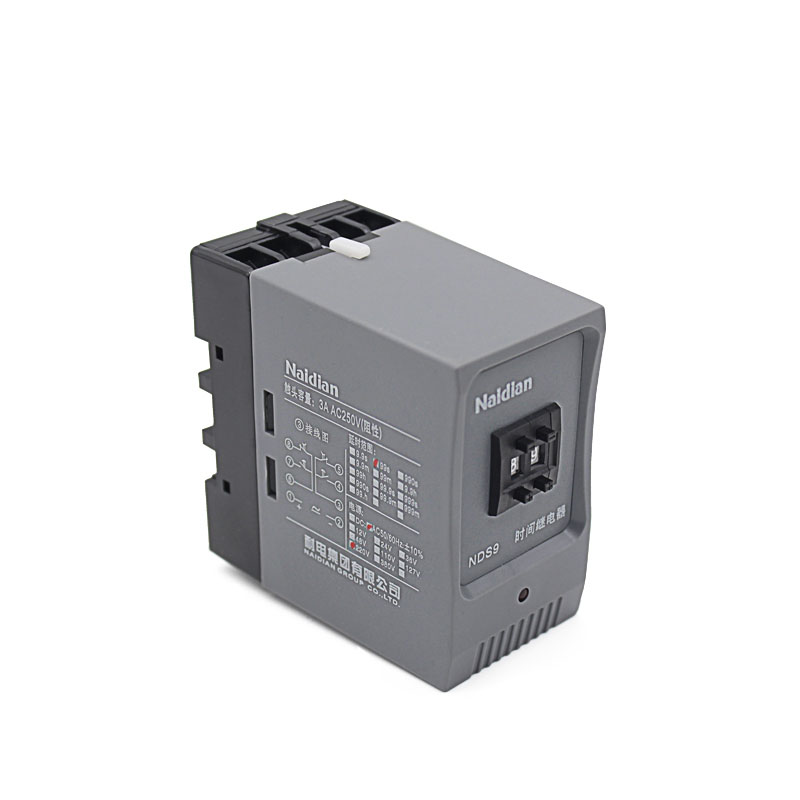

NDS9(JS14P)数字式时间继电器

资料下载

即时聊天

产品概述
产品参数

概述

NDS9系列数字式时间继电器（以下简称继电器）属通电延时型。适用于交流50Hz，额定工作电压380V 及以下或直流工作电压 24V的控制电路中作延时元件，按预定的时间接通或分断电路。
本系列继电器执行Q/NDL 10035-2000 企业标准，符合GB14048.5-2000和JB/T10047-1999有关规定。

符号及含义

电压代号，延时范围，安装方式，设计序号，时间继电器，企业标识

主要技术数据

型号	01	02	03	04	05	06
额定电压	AC380V、220V、127V、110V、36V、24V 50Hz;DC24V
动作形式	通电延时
延时范围	0.1~9.9s	1~99s	0.1~9.9m	1~99m	0.1~99.9s	1~999s
设定方式	2位按键开关				3位按键开关
重复误差	≤1%
触点数量	延时2转换；延时1转换、瞬时1转换
触点容量	AC220 3A COSØ=1；DC24V 5A
机械寿命	1X10⁶
电寿命	1X10⁵

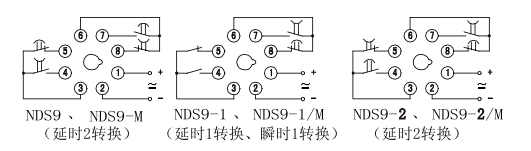

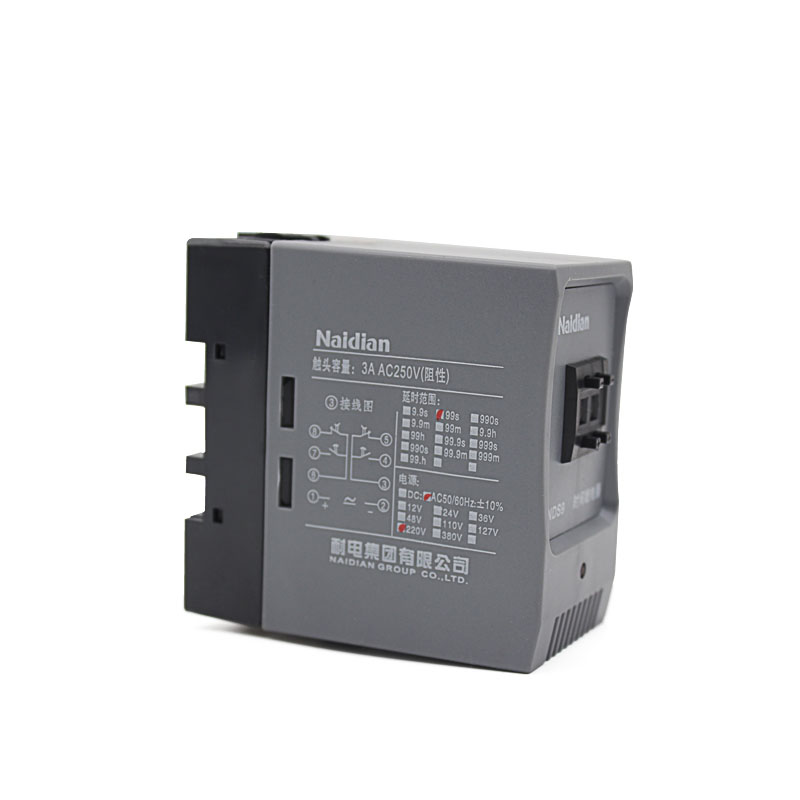

接线图

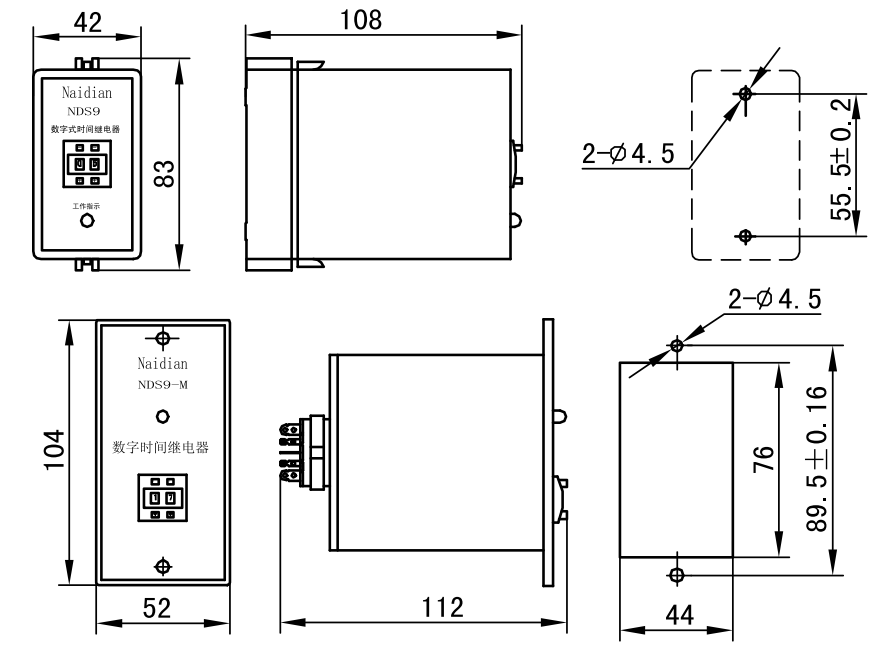

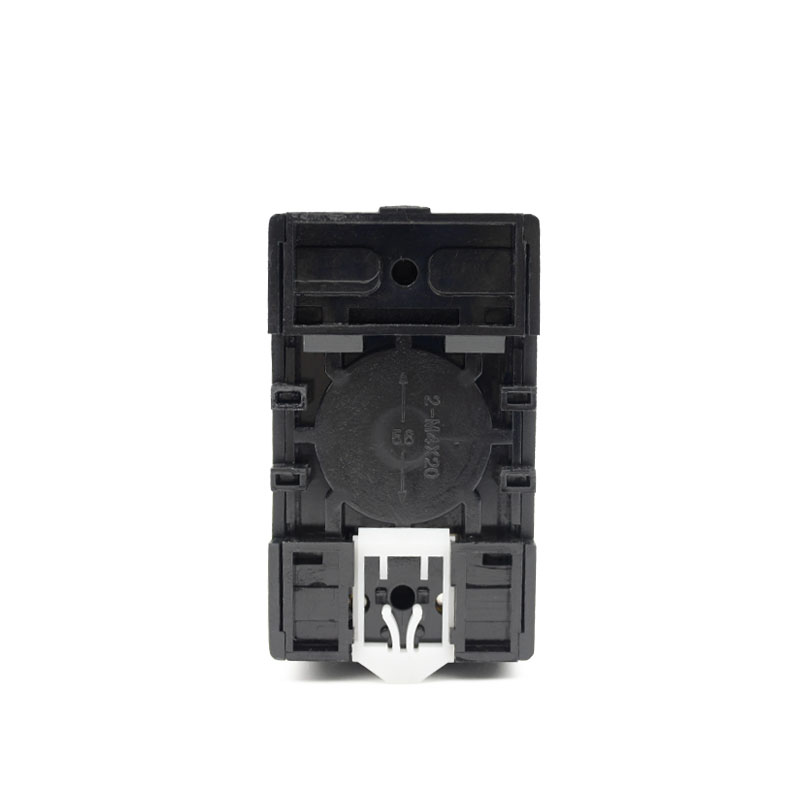

外形及安装尺寸图

使用说明

1、按照继电器罩壳标牌上的接线图正确接线，电源电压和频率必须符合要求。

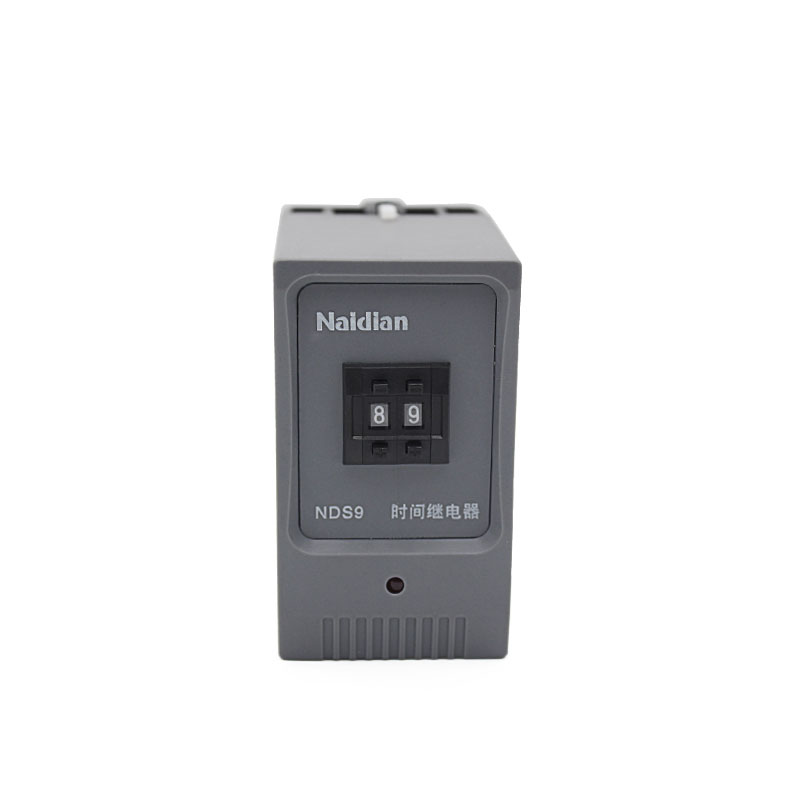

2、使用面板上的BCD 码开关预置延时时间。
3、接通电源后，继电器延时到预置时间，执行继电器转换，实现定时控制。
