NDW20微机综合保护装置系列

技术参数

2.1 额定数据

交流电流         5A、1A
交流电压         100V
交流频率         50HZ
直流电压         220V、110V

2.2 功率消耗

交流电流回路     IN=5A         每相不大于0.5VA
交流电压回路     U=UN      每相不大于0.2VA
直流电源回路     正常工作      不大于8W
                 保护动作   不大于10W

2.3 过载能力

交流电流回路：2倍额定电流         连续工作
                         10倍额定电流        允许工作10S
                         40倍额定电流        允许工作1S
交流电压回路：1.2倍额定电压        连续工作
直流电源回路：80％～110％额定电压  连续工作

2.4 测量误差

电流             不大于±0.5%
电压             不大于±0.3%
功率             不大于±1.0 %

2.5 温度影响

正常工作温度-10℃～55℃范围内动作值因温度变化而引起的变差不大于±1％

2.6 允许环境条件

正常工作温度       -10℃～55℃
相对湿度           45％～90％
大气压力           80～110kpa

2.7 抗干扰性能

⑴  脉冲干扰试验
能承受频率为1MHZ及100KHZ电压幅值共模2500V，差模1000V的衰减震荡波脉冲干扰试验.

⑵  静电放电抗扰度测试
能承受IEC61000-4-2标准Ⅳ级、试验电压8KV的静电接触放电试验。

⑶  射频电磁场辐射抗扰度测试
能承受IEC61000-4-3标准Ⅲ级、干扰场强10V/M的辐射电磁场干扰试验。

⑷  电快速瞬变脉冲群抗扰度测试
能承受IEC61000-4-4标准Ⅳ级的快速瞬变干扰试验。

⑸  浪涌(冲击) 抗扰度试验
能承受IEC61000-4-5标准Ⅳ级、开路试验电压4KV的浪涌干扰试验。

⑹  供电系统及所连设备谐波、谐间波的干扰试验
能满足IEC61000-4-7标准B级、电流和电压的最大允许误差不大于测量值 的5％。

⑺  电源电压暂降、短时中断和电压变化的抗扰度试验
能承受IEC61000-4-11标准70％UT等级的电压暂降、短时中断干扰试验。

⑻  振荡波抗扰度试验
能承受IEC61000-4-12标准Ⅳ级阻尼振荡波干扰试验，以及电压幅值共模4KV、差模2KV的Ⅳ级振铃波干扰试验。

⑼  工频磁场抗干扰度
能承受IEC61000-4-8标准Ⅳ级持续工频磁场干扰试验。

⑽  阻尼振荡磁场抗干扰度
能承受IEC61000-4-10标准Ⅳ级阻尼振荡磁场干扰试验。

2.8 绝缘耐压性能

交流输入对地：大于100兆欧
直流输入对地：大于100兆欧
信号及输出触点对地：大于100兆欧
开入回路对地：大于100兆欧
能承受2KV/1min的工频耐压，5KV的冲击电压

2.9 机械性能

⑴  振动
能承受GB/T 7261中16.3规定的严酷等级为I级的振动耐久能力试验

⑵  冲击
能承受GB/T 7261中17.5规定的严酷等级为I级的冲击耐久能力试验

⑶  碰撞
能承受GB/T 7261中第18章规定的严酷等级为I级的碰撞试验

NDW20微机系列选型表

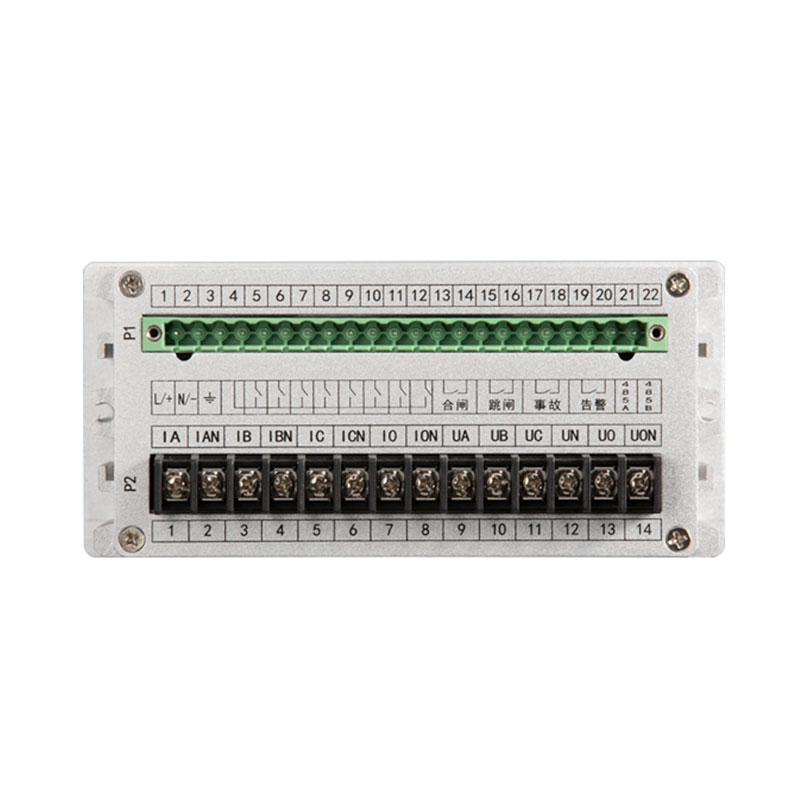

NDW20-PB变压器保护端子图

微机外形及开孔尺寸
