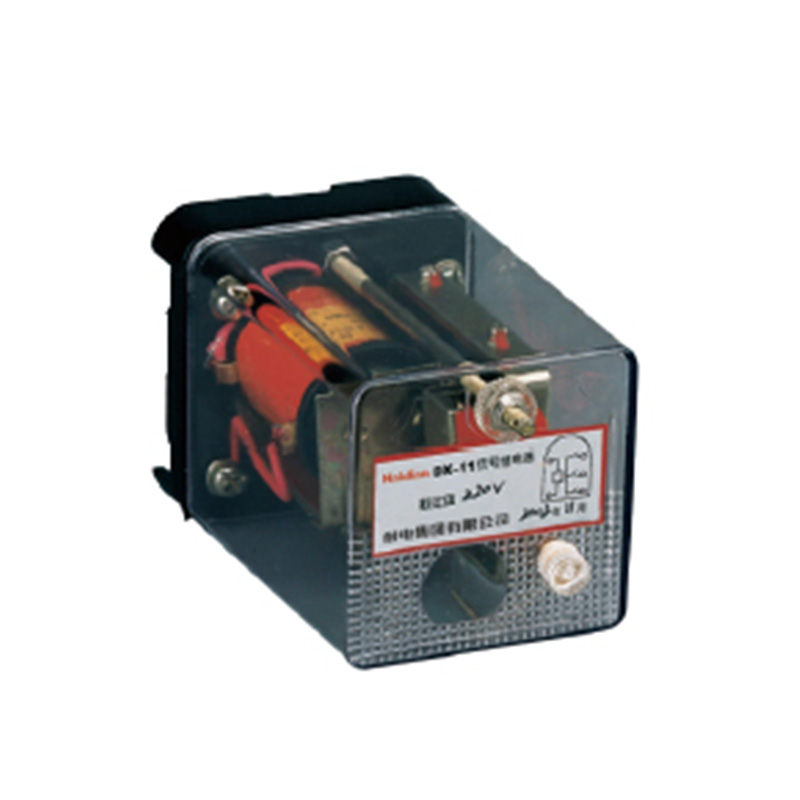

DX-10信号继电器

整定范围：
电压: 12V、24V、110V、220V
电流: 0.01A、0.015A、0.025A、
0.05A、0.075A、0.1A、
0.15A、0.25A、0.5A、1A
动作电流：电压: ≤90% ≤70%
功率消耗：电流≤0.3W电压≤1.8W
触点容量：DC50WAC250VA
触点形式：二动合或三动合
外形尺寸：64×64×105mm
安装方式：板前、板后接线

资料下载

即时聊天

产品概述
产品参数

应用范围

DX-11,DX-11A,DX-11Q信号继电器用于直流操作的保护线路中，作为信号指示器。

主要技术数据

额定电压：220V,110V,48V,24V,12V。
额定电流：0.01A,0.015A,0.025A,0.05A,0.075A,0.1A,0.15A,0.25A,0.5A,0.75A,1A。
动作值：动作电流不大于90%额定电流；动作电压不大于70%额定电压。
功率消耗：电流不大于0.3W；电压不大于2W。
介质强度：继电器的各电路对外露的非带电金属部分应耐受交流50Hz，电压2kV历时1min试验无击穿或闪络现象。

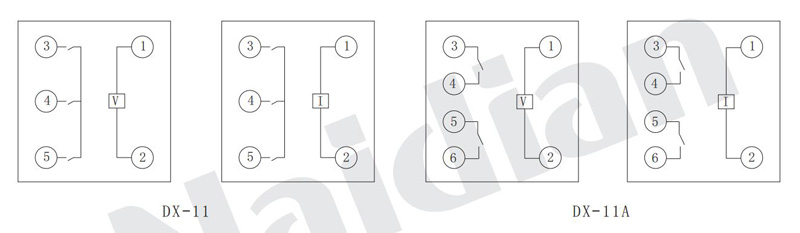

内部接线

dx 10xhjdq 2

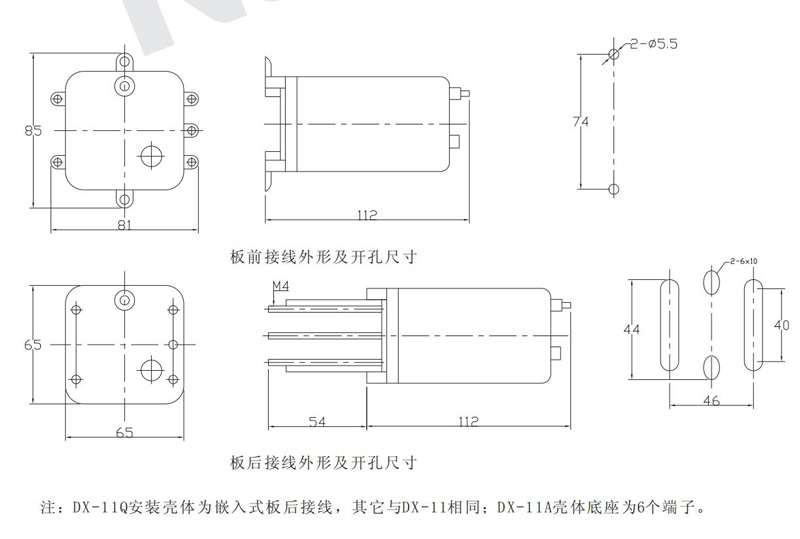

外形及开孔尺寸

dx 10xhjdq 3
