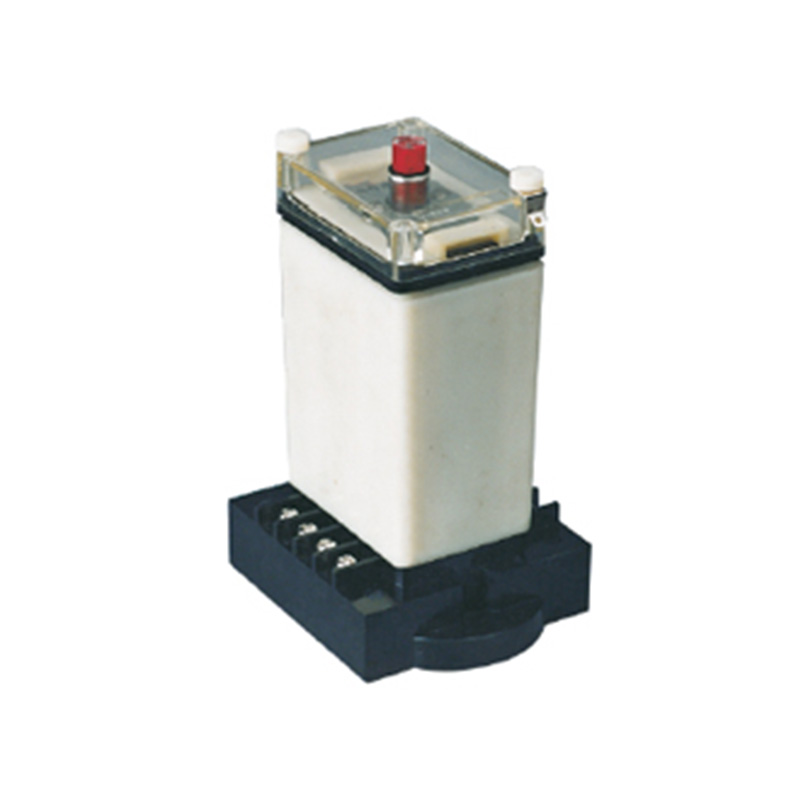

DX-30信号继电器
DX-30信号继电器

DX-30信号继电器

整定范围:
电压: 12、24、48、110、220V
电流: 0.01、0.015、0.02、0.025
         0.04、0.05、0.075、0.1、
         0.15、0.25、0.5、0.75、
         1、2A
保持电压:48V、110V、220V
动作电流:电压: ≤90% ≤70%
功率消耗:电流≤0.3W电压≤1.8W
触点容量:DC50WAC250VA
触点形式:二动合或三动合
开孔尺寸:67.5×42mm
安装方式:采用A01K、A01Q、A01H壳体

用途

本系列信号继电器包括DX-31B,DX-32A,DX-32B,适用于直流操作的保护线路中,作为动作指示器,DX-31BJ,DX-32AJ, DX-32BJ适用于交流操作的保护线路中,作为动作指示器。



结构和原理

本继电器为拍合型电磁式信号继电器,在一个“U”型导磁体上有吸引线圈(电流或电压)在导磁体上装一个活动的动板,动板上的绝缘板顶动两组动合触点。DX-31B型在动板上并装有限制片,是触点机械闭锁的擒纵机械,在多铭牌上 装有信号指示器。DX-32A型多一个保持线圈作为电压闭锁机械在铭牌上装有信号灯。DX-32B型多一组动合触点,保持线 圈与信号灯是并联的,在信号灯烧毁时保持线圈仍可正常工作。
DX-31B型信号继电器的吸引线圈通电时产生电磁吸力,将动板吸合。此时触点处于工作状态(动合触点闭合)同时 跟制片将信号牌纵放而显示动作,当吸引线圈断电时,由于限制片的作用,触点与指示器仍处于工作状态。当按动指示器后, 动板回到起始位置,限制片将指示器擒住,触点回到原位。
DX-32A,DX-32B型信号继电器的吸引线圈通电时,产生电磁吸力,将动板吸合,此时触点处于工作状态,其中一组 触点将保持线圈通电,指示灯亮,显示动作,当吸引线圈断电时,继电器受保持线圈的电磁吸力,仍保持在工作状态, 当保持线圈断电时,继电器则返回到起始位置。
继电器有嵌入和突出两种安装方式,请在订货时注明

技术数据

3.1额定值
继电器工作绕组额定值为220,110,48,24,12V或0.01,0.015,0.02,0.025,0.04,0.05,0.075,0.08,0.1,0.15,0.2,0.25,0.5,0.75,1,2,4A.
DX-32A/B保持回路额定值为220,110,48V。

3.2动作值
动作电压不大于70%额定电压;动作电流不大于90%额定电流。

3.3保持值:不大于80%额定保持电压。

3.4返回值:不大于5%额定值。

3.5功率消耗:电流绕组不大于0.3W,电压绕组不大于3W。
a.DX-32A电压保持回路220V不大于10W,110V不大于5W,48V不大于3W。
b.DX-32B电压保持回路220V不大于20W,110V不大于10W,48V不大于4W。

3.6线圈电阻值见表1.

3.7触点容量
A.在电压不超过250V(时间常数为5+0.75ms),电流不大于0.5A的直流电路中,能断开30W。
B.在电压不超过250V(cos 0.4+0.1),电流不大于1V的交流电路中,能断开100VA。

3.8介质强度
继电器各导电电路连在一起对外露的非带电金属部分及外壳之间,工作绕组对不接保持绕组的触点电路之间,应能 承受2kV(有效值),50Hz的交流试验电压历时1min试验,而无绝缘击穿或闪络现象。

3.9寿命:电寿命1000次,机械寿命5000次。

3.10热稳定性:电压长期通以110%额定电压,电流绕组长期通以额定电流,周围环境湿度为40℃时,绕组温升不大于 65℃。

3.11重量:0.1kg。

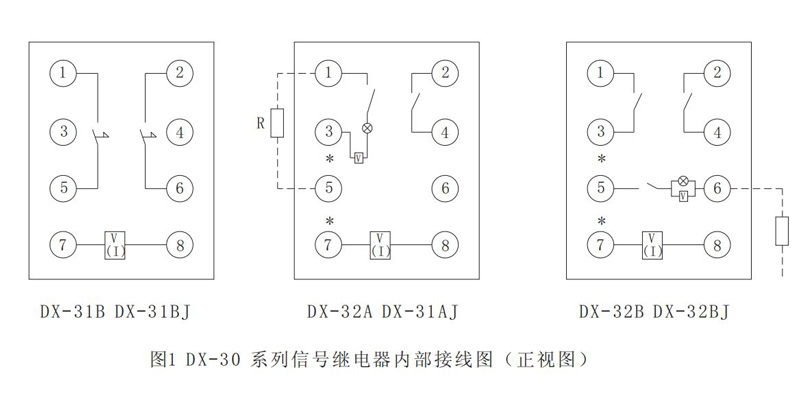

3.12内部接线见图1.

3.13结构形式有A01K,A01H,如图所示。

表1

DX- 31 B

DX- 32 A

DX- 32 B

规格

电阻(Ω)

规格

电阻(Ω)

规格

电阻(Ω)

220V

20000

220V

18000

220V

18000

110V

6050

110V

4500

110V

4500

48V

1150

48V

860

48V

860

24V

288

24V

215

24V

215

12V

72

12V

54

12V

54

0.01A

2800

0.01A

2800

0.01A

2800

0.015A

1250

0.015A

1250

0.015A

1250

0.02A

700

0.02A

700

0.02A

700

0.025A

450

0.025A

340

0.025A

340

0.04A

170

0.03A

110

0.03A

110

0 . 05 A

110

0.04A

135

0.04A

135

0 . 075 A

50

0.05A

80

0.05A

80

0.08A

45

0.06A

56

0.06A

56

0.1A

28

0.075A

34

0.075A

34

0.15A

12 . 5

0.08A

32

0.08A

32

0.2A

7

0.1A

21

0.1A

21

0.25A

4 . 5

0.15A

9.1

0.15A

9.1

0.5A

1.1

0.2A

5.1

0.2A

5.1

0.75A

0.5

0.25A

3.4

0.25A

3.4

1A

0.28

0.5A

0.8

0.5A

0.8

2A

0.07

0.75A

0.37

0.75A

0.37

4A

0.17

1 A

0.21

1A

0.21





2 A

0.02

2A

0.02





4 A

0.018

4A

0.018

dx 30xhjdq 2



220V

110V

48V

DX-32A

4.7kΩ

1.8kΩ

220Ω

DX-32B

3kΩ

1.3kΩ

390Ω

注:R为电压保持回路外附降压电阻

外形结构及安装开孔尺寸

本继电器采用A01K,A01H,Z01Q壳体,安装开孔尺寸详见本手册290页附图6.
