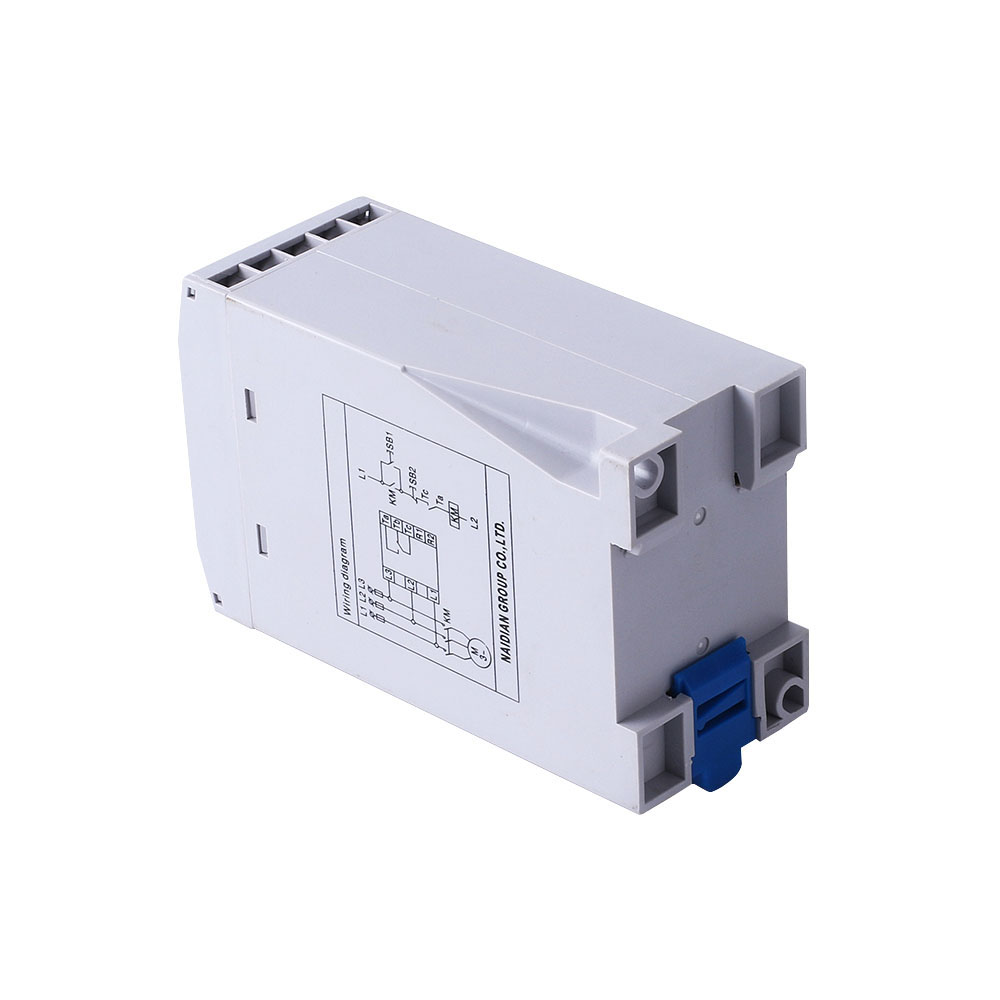

NDX1(XJ3-D)断相与相序保护继电器

概述

NDX1过压、欠压、断相、相序保护器(以下简称保护器),与交流接触器等开关电器组成保护电路,对不可逆转三相交流电动机及传输设备(如水泵、风机、传送带、空压机、馈电线路)中可能出现的过压、欠压、断相、相序错接等故障进行有效的保护。
保护器广泛用于工业、农业、服务业中使用三相交流50Hz,电压380V低压配电系统。
保护器相序认定后,因更改或维修与原认定相序错接时;供电线路出现断相时;供电电网出现过电压或欠电压时;保护器均可分断主电路电源,从而达到保护设备及人身安全的目的。
保护器采用先进的电压检测原理,主要元器件选用优质的进口集成电路,具有性能可靠、故障指示、抗干扰能力强、体积小、安装使用方便等特点,而且不受被保护设备功率大小的影响。

正常工作条件和安装条件

1.正常工件条件
周围空气温度上限不超过+40℃,周围空气温度的下限为-5℃。
2. 安装地点的海拔不超过2000m。3.大气条件
a.湿度∶最高温度为+40℃时,空气的相对湿度不超过
50%,在较低的温度下可以允许有较高的相对湿度,例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
b.污染等级∶保护器的污染等级3(有导电污染或由于
凝露使干燥的非导电性污染变为导电性)。
4.安装条件

a. 安装方式∶1)螺钉固定安装;2)35mm标准导轨安装。

b. 厂家推荐保护器垂直于地面安装,以便于控制操作。
其它任意安装角度不会对正常使用产生任何影响。


主要技术参数

1.电源电压范围∶交流50Hz,三相300~460V。

2.过电压保护∶380V~460V可调,延时0.5s~5s可调。

3.欠电压保护300V~380V可调,延时1s~10s可调。

4.断相与相序保护动作时间≤0.2s。

5.机械寿命∶1×106次。

6.电寿命∶1×105次。

7.触点容量∶AC220V 5A(阻性负载)

8.功耗∶不大于2W

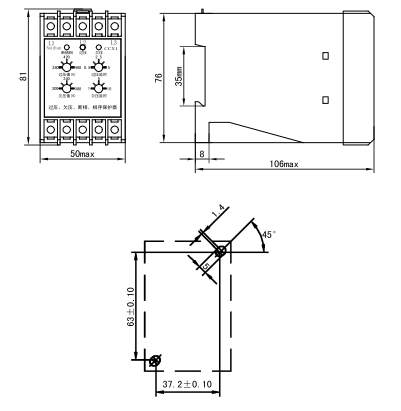

外形及开孔尺寸
