TCD/TCR系列 数显式温度控制仪
TCD/TCR系列 数显式温度控制仪

TCD/TCR系列 数显式温度控制仪

电源电压:220V 50/60Hz
允许电压变动范围:电源电压的90-110%
消耗功率:5VA以下
输入规格:热电偶:K E J
热电阻:Pt100 Cu50
显示精度:±0.3%控制
输出:继电器 250VAC 5A 一开一闭
控制方式:ON/OFF 位式控制
                时间比例控制
RESET调节范围:0~10℃
采样周期:50ms
继电器寿命:机械250万次以上
电气:10万次以上

注意安全

※“注意安全”是为了安全正确地使用该产品, 以防止危险事故的发生, 请遵守以下内容。
※注意安全可分为“警告”与” 注意” 两个部分, 其意思如下:
⚠警告:如违反此顶, 可能导致严重伤害或死亡。
⚠注意:如违反此顶, 可能导致轻度伤害或产品损坏。

⚠警告
1.用于对人身及财产上影晌大的机器(如,核能控制、医疗器械、船舶、车辆、铁路、航空、易燃装置、安全装置、防灾/防盗装置)时, 请务必加装双重保护安全装置。否则可能会引起火灾、人身伤亡或财产损失。
2.使用时必须要安装面板。
  否则有触电危险。
3.通电状态下请勿进行检修作业。
  否则有触电危险。
4.接线时请先确认端子号再进行接线。
  否则可能引起火灾。
5.除本公司维修人员外不得改造本产品。
  否则会导致触电或火灾。

⚠注意
1.请勿在室外使用该产品。
  否则会缩短该产品的使用寿命或发生触电事故。
2.电源输入端和继电器输出端接线时,请使用AWG 20 ( 0.50mm2)规格的线缆,拧螺丝的扭矩保持在0.74N.m~0.90Nm。
  接触不良时有可能引起火灾。
3.请在额定规格范围内使用该产品。
  否则会缩短该产品的寿命,有火灾隐患。
4.请使用小于继电器触点允许容量的负载。
  否则会造成绝缘不良,触点粘合,接点不良,继电器损坏,火灾等。
5.清洁时请勿用水或有机溶剂,应用干毛巾擦拭。
  否则会引起触电或火灾。
6.在易燃易爆,潮湿,太阳光直射,热辐射,振动等场所应避免使用该产品。
  否则可能会引起火灾或爆炸。
7.请勿使灰尘或线缆残渣进入产品内部。
  否则可能会引起火灾或损坏产品。
8.请确认端子的极性后,正确连接热电偶配线。
  否则可能引起火灾或爆炸。
9.为了达到强化绝缘的目的,请使用能确保强化绝缘以上的电源装置。

型号构成

tcrxl sxswdkzq 2

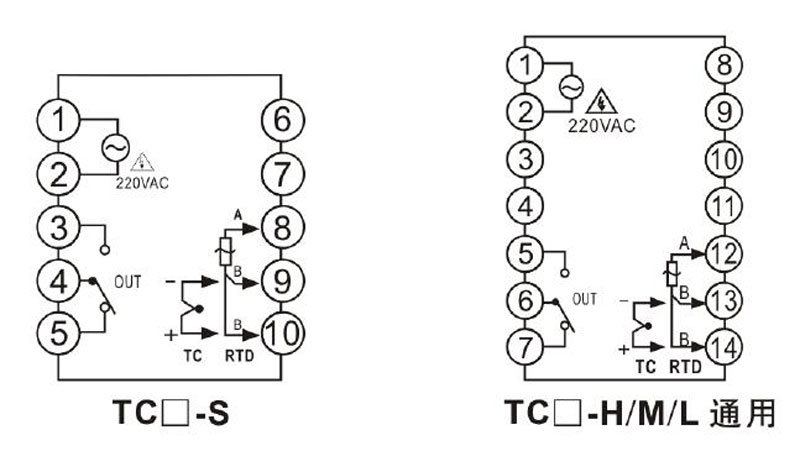

接线图

tcrxl sxswdkzq 3

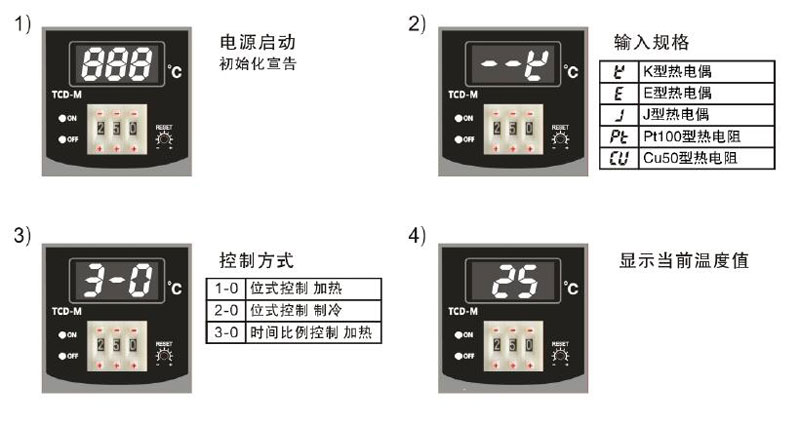

运行

tcrxl sxswdkzq 4

温度设置与控制

1、ON/OFF位式控制:电源通电后,设置所需温度设定值,开始运行。当实际温度值低于设定值时,ON绿灯亮,输出继电器的常开点接通、常闭点断开;当实际值达到或超过设定值时,OFF红灯亮,输出继电器的常开点断开,常闭点接通。
2、当时间比例控制时,电源通电后,设置所需温度设定值,开始运行。实际温度未进入比例带时,ON绿灯亮,输出继电器的常开点接通、常闭点断开;当进入比例带后,继电器开始有规律地进行开关动作,温度越高,输出时间越短,反之亦然,采用改变负载平均加热功率的办法来控制温度。
3、面板“RESET”电位器的使用方法:当时间比例控制加热系统平衡时,因负载加热功率的大或小,使实际值低于设置值的静差修正,调节该电位器可消除偏差,以适应不同工况。

故障讯息指示

讯息

说明

排除方法

HHH

输入断线或超出输入范围

请检查输入讯号是否错误

LLL

输入断线或超出输入范围

请检查输入讯号是否错误

注意事项

1.为消除感应干扰,请将本产品和高压线,电力线等分开布线。

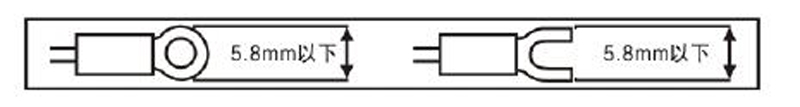

⒉请使用以下形状的M3接线端子。

tcrxl sxswdkzq 5

3.给产品通断电时,请使用电源开关或断路器。
4.请将开关和断路器就近安装以便于操作者操作。
5.本产品时作为温度指示或调节用的,不可将其作为其他仪表使用。
6.使用热电阻(RTD)传感器时,需连接3根线,若需延长电线,必须使用同样类型、同样长度的线连接。若线的阻抗不同可能引起温度偏差。
7.不得已将电源线和输入信号线拉近距离安装时,请在电源端加装滤波器,并将信号线作屏蔽处理。
8.尽量远离高频设备(高频焊机、高频缝纫机、大容量SCR控制器)
9.接通测量输入时,如果发生错误会显示HHH或LLL,此时断电后检查输入是否有误。
10.本产品在以下环境中使用。
①室内                          ②污染等级2(pollution degree2)
③海拔2000m以下        ④安装分类ll(Installation category ll)
※如违反上述注意事项,可能导致产品故障,请务必遵守。

规格

电源电压

220V  50/60Hz

允许电压变动范围

电源电压的90-110%

消耗功率

5VA以下

输入规格

热电偶

K  E  J

热电阻

Pt100  Cu50

显示精度

± 0.3%

控制输出

继电器 250VAC 5A  一开一闭

控制方式

ON/OFF 位式控制

时间比例控制

RESET调节范围 。

0~10℃

采样周期

50ms

继电器寿命

机械250万次以上 电气 10万次以上

耐电压

3000VAC  50/60Hz 1分钟(端子与外壳之间 )

耐振动

5~55Hz(周期1分钟)振幅0.75mm  X,Y,Z各方向2小时

绝缘阻抗

100M Ω以上( 500VDC兆欧基准)

抗干扰

由干扰发生器产生的方波干扰(脉宽1μm)±2KV R相 S相

停电记忆

约10年 ( 非易失性半导体方式)

周围环境

使用环境温度

-5~40℃ 保存时: -10~50℃

使用环境湿度

35~85%  保存时:35 ~ 85%
