TCE3/TCE5系列 数显式PID温度控制器

注意安全

※“注意安全”是为了安全正确地使用该产品，以防止危险事故的发生，请遵守以下内容。
※注意安全可分为”警告”与”注意”两个部分，其意思如下:
⚠警告如违反此项，可能导致严重伤害或死亡。
⚠注意如违反此项，可能导致轻度伤害或产品损坏。
⚠警告
1.用于对人身及财产上有重大影响的机器（如:核能控制、医疗设备、船舶、车辆、铁道、航空、燃烧设备、安全装置、防灾/防盗装置）时，需要安装双重安全保护装置后使用。
  否则可能会引起火灾、人身伤亡或财产损失。
2.使用时必须要安装面板。
  否则有触电危险。
3.通电状态下请勿进行检修作业。
  否则有触电危险。
4.接线时请先确认端子号再进行接线。
  否则可能引起火灾。
5.除本公司维修人员外不得改造本产品。
  否则会导致触电或火灾。
⚠注意
1.请勿在室外使用该产品。
  否则会缩短该产品的使用寿命或发生触电事故。
⒉电源输入端和继电器输出端接线时，请使用AWG 20 ( 0.50mm²）规格的线缆，拧螺丝的扭矩保持在0.74N.m~0.90N.m。
  接触不良时有可能引起火灾。
3.请在额定规格范围内使用该产品。
  否则会缩短该产品的寿命，有火灾隐患。
4.请使用小于继电器触点允许容量的负载。
  否则会造成绝缘不良，触点粘合，接点不良，继电器损坏，火灾等。
5.清洁时请勿用水或有机溶剂，应用干毛巾擦拭。
  否则会引起触电或火灾。
6.在易燃易爆，潮湿，太阳光直射，热辐射，振动等场所应避免使用该产品。
  否则可能会引起火灾或爆炸。
7.请勿使灰尘或线缆残渣进入产品内部。
  否则可能会引起火灾或损坏产品。
8.请确认端子的极性后，正确连接热电偶配线。
  否则可能引起火灾或爆炸。
9.为了达到强化绝缘的目的，请使用能确保强化绝缘以上的电源装置。

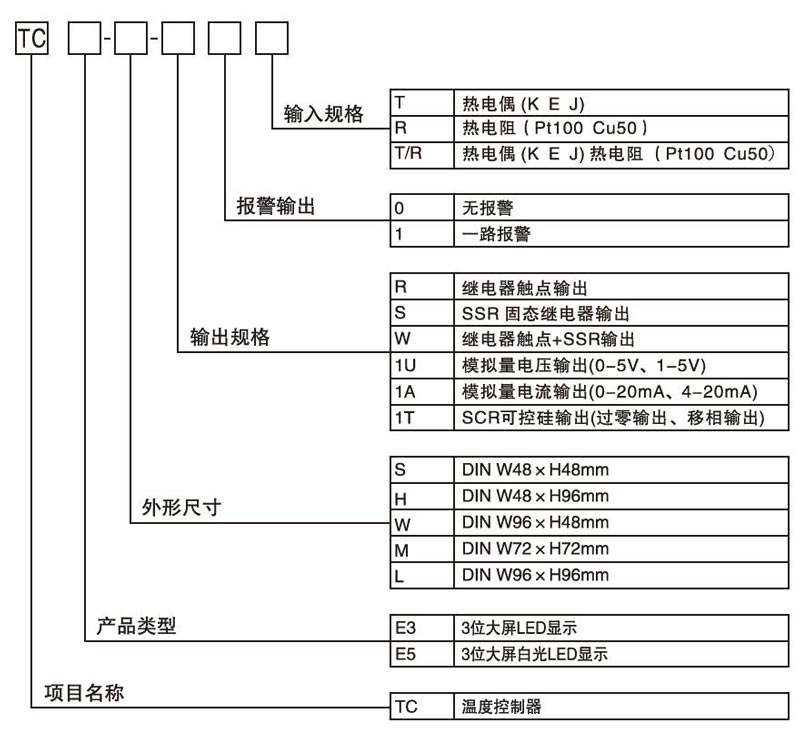

型号说明

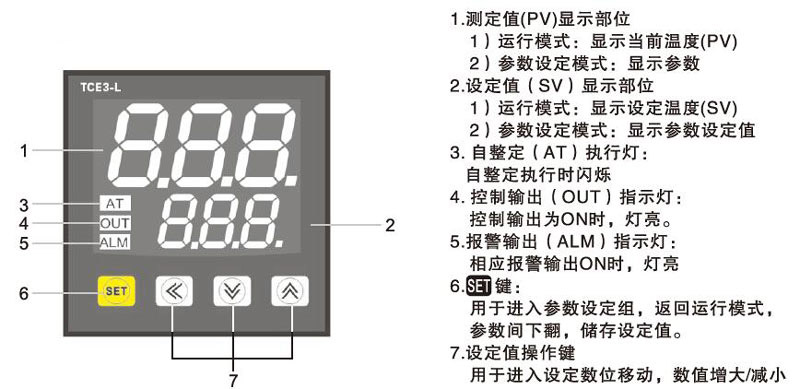

各部位名称

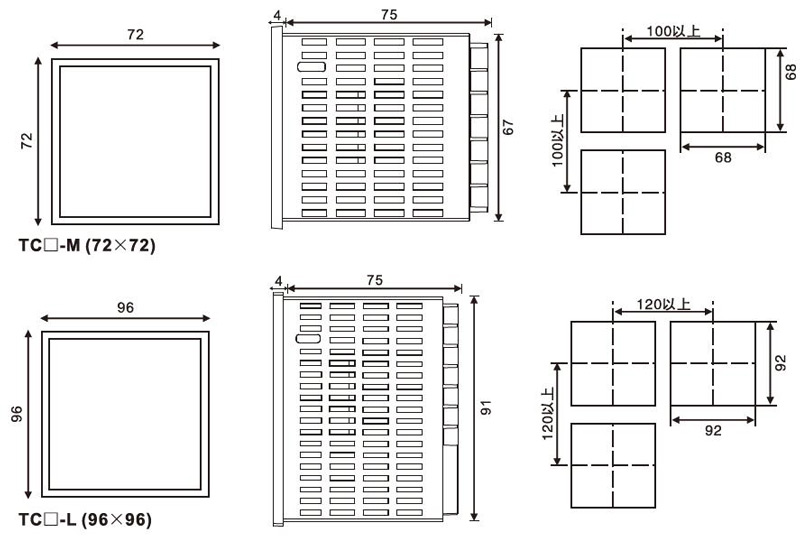

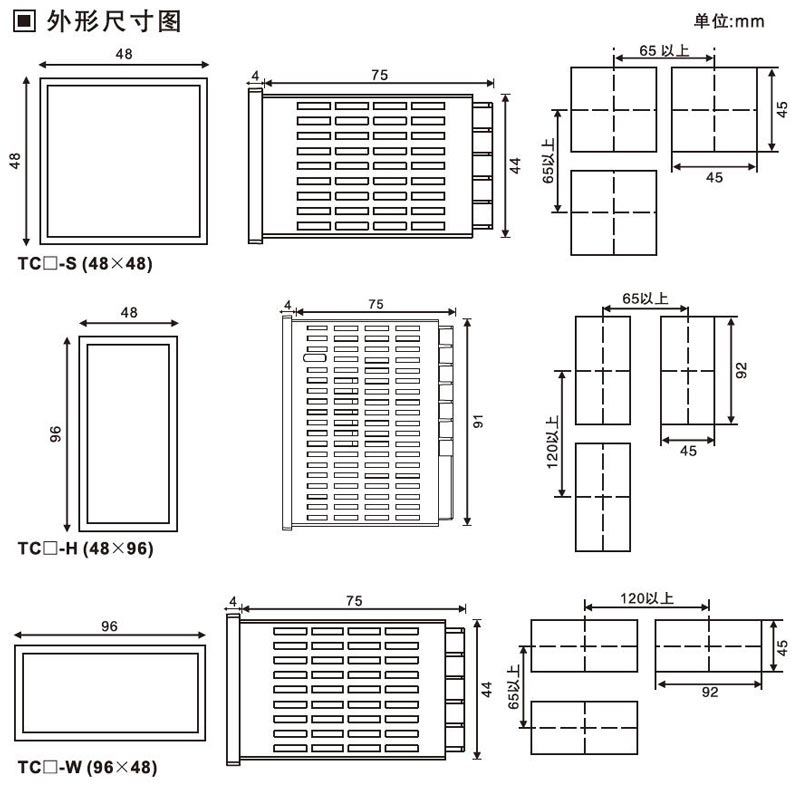

外型尺寸图

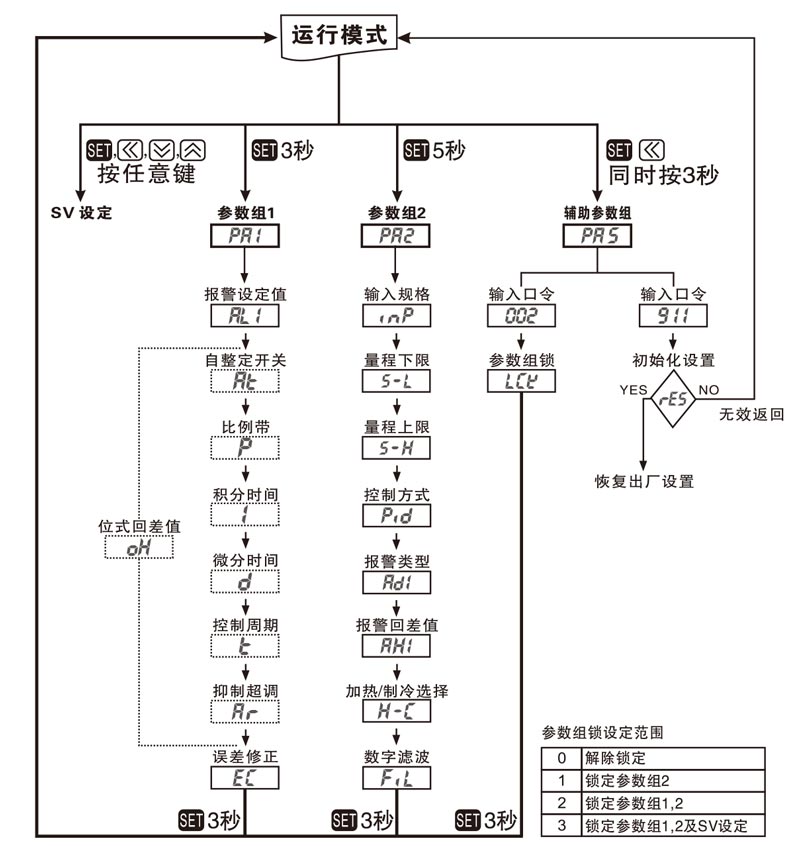

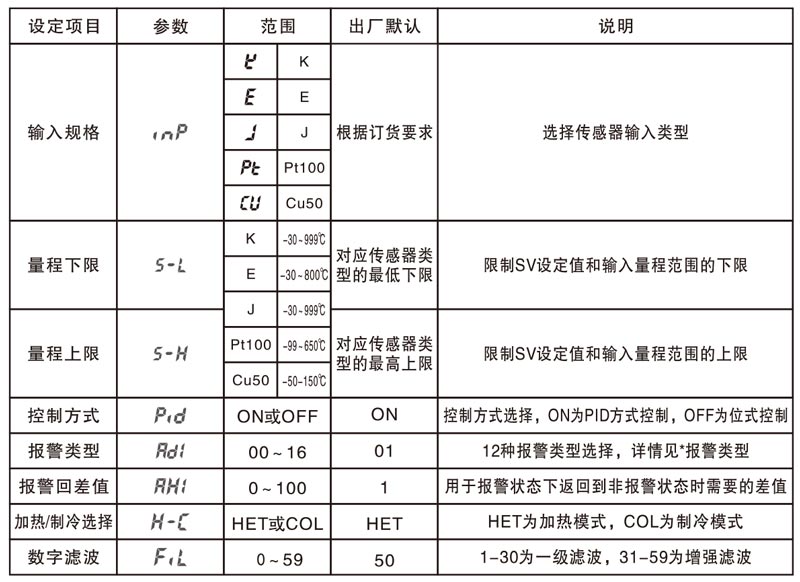

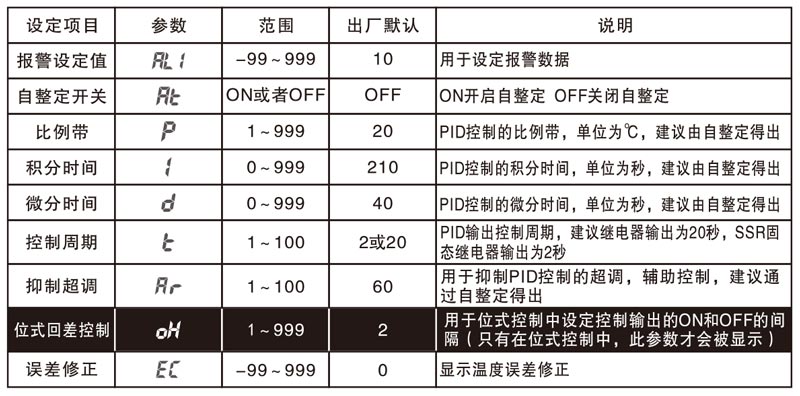

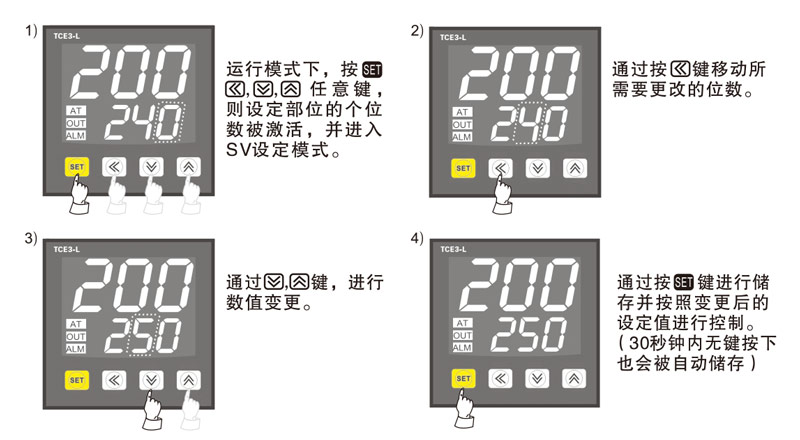

功能说明

1.自整定[]
PID自整定是温控器通过测量控制对象的热特性和热响应时间，计算PID控制参数的功能，并通过此功能可实现自动设置参数完成高速稳定的控制。
※自整定时，加热系统应处于工作状态，测定值PV应低于设定值SV。
※控制方式参数处于""状态下，自整定开关[]才会被显示。
※将自整定开关[]设为""状态，AT指示灯开始闪烁，表示已进入自整定状态。
※自整定执行过程中，所有参数组以及SV设定值将处于锁定状态，若要手动中断自整定，将自整定开关[]设为""状态即可。
※自整定期间，若出现故障代码""或""，将自动中断。
※自整定完成后，AT指示灯停止闪烁，整定所得出的参数自动保存，并返回控制状态以新的等参数继续运行。
※中断自整定时，等参数将不做任何修改。

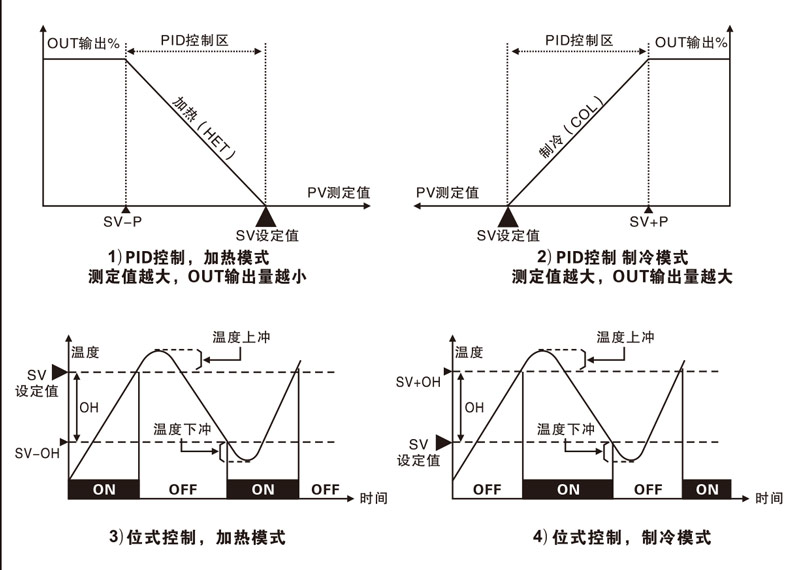

2.控制方式
控制方式参数处于""状态下，当前属于PID控制模式，若处于""状态下则属于位式控制状态。

3.抑制超调[]
用于PID控制时超调抑制调节，设定值越大，加温越快，易超调;设定值越小，加温越慢，不易超调。出厂默认60，建议由PID自整定得出设定值。

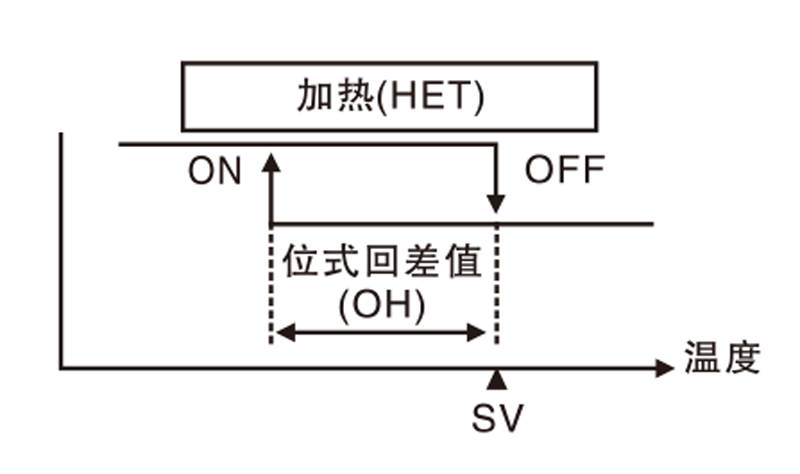

4.位式控制回差值[]
用于位式控制中设定控制输出的ON和OFF的间隔。
※控制方式参数处于" "状态下，位式回差值[]才会被显示。
※如果回差幅度过小，由于外部干扰等原因可能会出现控制输出不稳定现象。

5.误差修正[]
此功能用来校正由外部传感器等引起的温度误差，但控制器本身基本无误差。
假如，实际温度为80℃但控制器显示为78℃，此时把误差修正[]设定为" "，这样控制器的显示温度将会变成80℃。
※设定范围-99~99℃。
※误差修正后，如果当前温度（PV）超出量程范围，将会显示""或""。

6.数字滤波[]
输入信号频繁变化导致当前温度（PV）显示不稳定，这样会影响操作量不稳定进而引起输出不稳定，因此该功能是对输入信号进行滤波，可以实现稳定的控制。
※1-30为一级滤波，31-59为增强滤波。
※出厂默认设置为50，适用于大部分场合，无特殊要求无需修改。

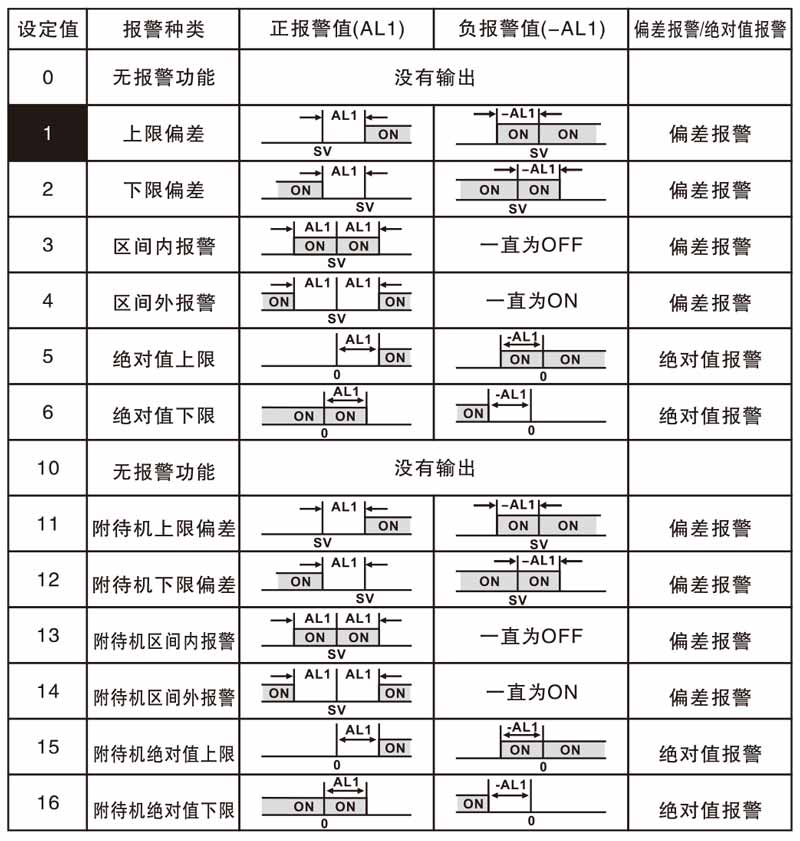

7.警报类型[]

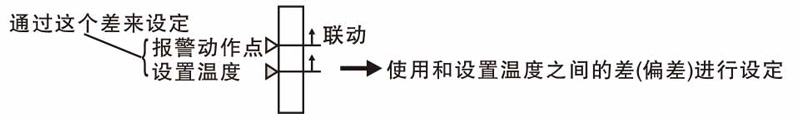

• 偏差警报

在想要和设置温度产生联动时使用。
报警动作点会随着设置温度的变更而改变。

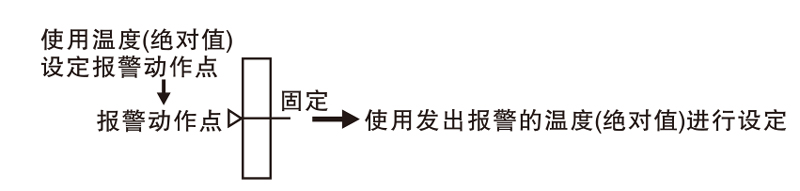

• 绝对值警报

无需和设置温度产生联动时使用。

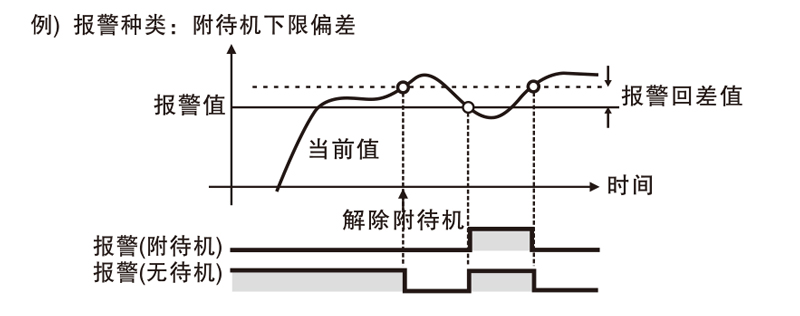

• 附待机功能

附待机功能是指从当前值超出报警范围外开始，到进入下一次报警范围前，即使达到报警ON的条件，报警也不会ON。

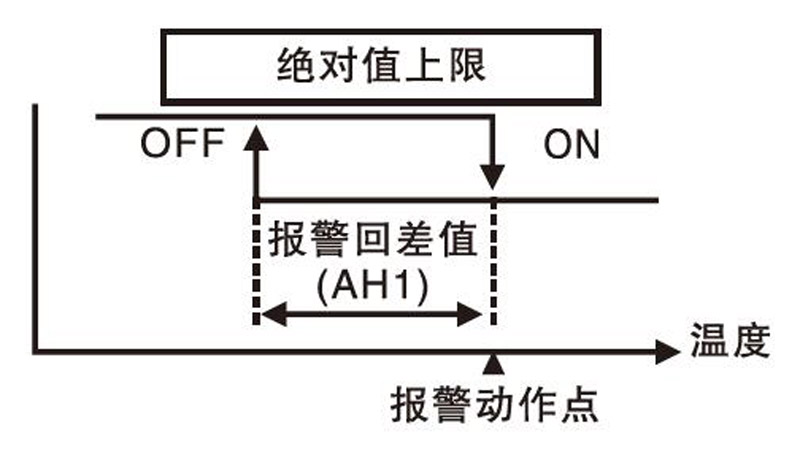

8.报警回差值[]
用于报警状态下返回到非报警状态时需要的差值。
假如:报警动作点为120℃，报警回差值设20℃，当温度达到120℃以上为报警状态，当温度回落到100℃以下返回非报警状态。
※设定范围0~100℃。
※出厂默认为1℃

故障讯息指示

注意事项

1.为消除感应干扰，请将本产品和高压线，电力线等分开布线。

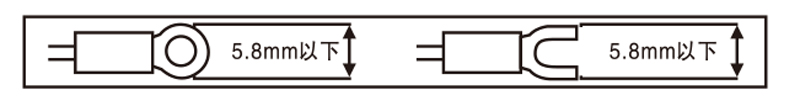

⒉请使用以下形状的M3接线端子。

3.给产品通断电时，请使用电源开关或断路器。

4.请将开关和断路器就近安装以便于操作者操作。

5.本产品时作为温度指示或调节用的，不可将其作为其他仪表使用。

6.使用热电阻(RTD)传感器时，需连接3根线，若需延长电线，必须使用同样类型、同样长度的线连接。若线的阻抗不同可能引起温度偏差。

7.不得已将电源线和输入信号线拉近距离安装时，请在电源端加装滤波器，并将信号线作屏蔽处理。

8.尽量远离高频设备(高频焊机、高频缝纫机、大容量SCR控制器)

9.接通测量输入时，如果发生错误会显示HHH或LLL，此时断电后检查输入是否有误。

10.本产品在以下环境中使用。
①室内                          ②污染等级2
③海拔2000m以下        ④安装分类ll

※如违反上述注意事项，可能导致产品故障，请务必遵守。
