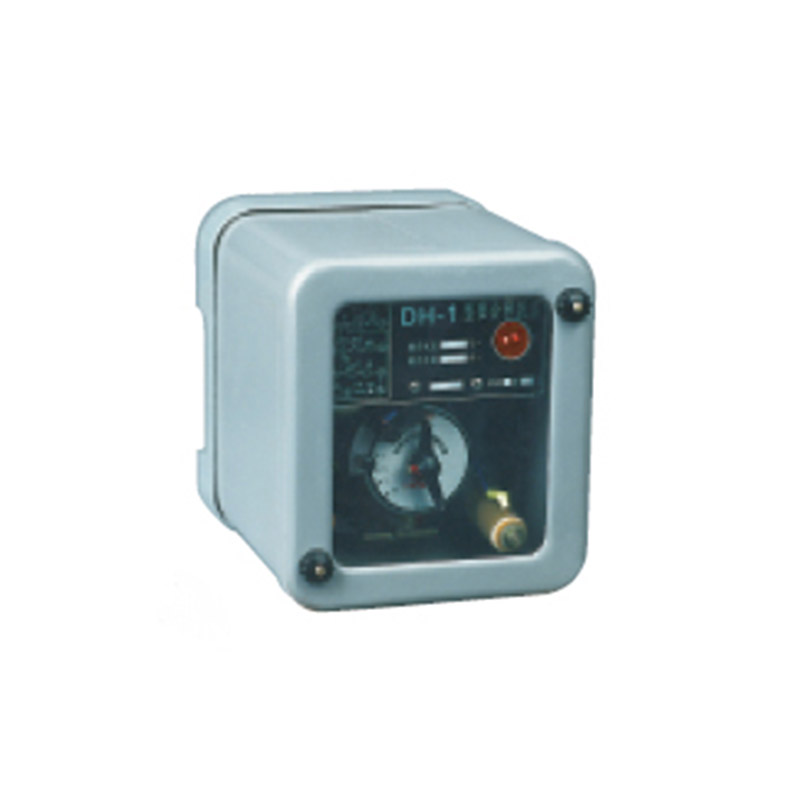

DH-1重合闸继电器

额定电压：110,220
中间元件：0.25
额定电流：0.5,1,2.5,4
一次重合闸间隔时间：15~20
延时整定范围：0.25~3.5
功率消耗：≤1.35
外形尺寸：长*宽*高 175*195*210

技术数据

1.继电器的额定电压为DC110V,220V。
2.继电器的额定电流（中间元件电流绕组JZ(I)的额定保持电流）为0.25A,0.5A,1A,2A,4A.
3.在额定电压下，当环境温度为20+5℃，相对湿度不大于70%时，电容器充电到中间元件动作所必需的电压的时间（一次重合闸间隔时间）在15s-25s范围内。
4.在70%额定电压下，当环境湿度为20+5℃，相对湿度不大于70%时，继电器应保证可靠动作，此时电容器充电到使中间元件动作所必需的电压的时间，允许延长到2min。
5.当中间元件电压绕组没有电压，电流绕组流过额定电流时，衔铁保持在吸合位置。
6.继电器在额定电压下中间元件的触点JZ1和JZ(I)串联后，应保证能接通额定电流8倍（不大于8A）的电流历时5s，此后在触点上不应有熔化和粘接的痕迹。
7.在额定电压下，中间元件电流绕组JZ(I)的功率消耗应不大于1.35W。
8.时间元件的延时调整范围为0.25s-3.5s。
9.时间元件的线圈串联附加电阻后应能长期经受110%额定电压。
10.介质强度：继电器各电路对外露非带电金属部分之间应能耐受电压2kV，交流50Hz历时1min试验而无击穿或闪络。
3.13继电器内各元件参数由表1给出

表 1

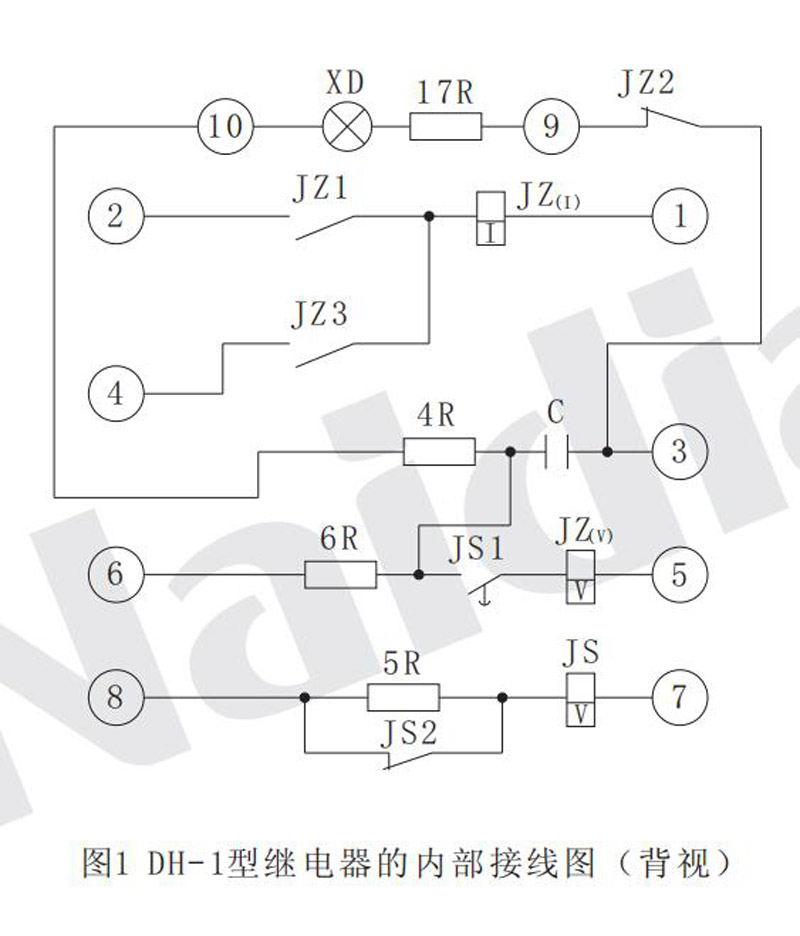

接线图代号

名称

额定电压

备注

110V

220V

ZJ( I)

ZJ( V)

中间元件

额定电流 ( A)

0 . 25

W 1 = 1200匝 W 2 = 8000匝

Φ= 0 . 35 R= 12 . 3Ω Φ= 0 . 12 R= 900Ω

W 1 = 1200匝 W 2 = 12600匝

Φ= 0 . 35 R= 12 . 3Ω Φ= 0 . 1 R= 2100Ω

W 1为JZ( I)

的匝数

W 2为JZ( V)

的匝数

0 . 5

W 1 = 600匝 W 2 = 8000匝

Φ= 0 . 49 R= 3 . 2Ω Φ= 0 . 12 R= 900Ω

W 1 = 600匝 W 2 = 12600匝

Φ= 0 . 49 R= 3 . 2Ω Φ= 0 . 1 R= 2100Ω

W 1 = 300匝 W 2 = 8000匝

Φ= 0 . 69 R= 0 . 8Ω Φ= 0 . 12 R= 900Ω

W 1 = 300匝 W 2 = 12600匝

Φ= 0 . 69 R= 0 . 8Ω Φ= 0 . 1 R= 2100Ω

2 . 5

W 1 = 120匝 W 2 = 8000匝

Φ= 1 R= 0 . 2Ω Φ= 0 . 12 R= 900Ω

W 1 = 120匝 W 2 = 12600匝

Φ= 1 R= 0 . 2Ω Φ= 0 . 1 R= 2100Ω

W 1 = 75匝 W 2 = 8000匝

Φ= 1 . 32 R= 0 . 05Ω Φ= 0 . 12 R= 900Ω

W 1 = 75匝 W 2 = 12600匝

Φ= 1 . 32 R= 0 . 05Ω Φ= 0 . 1 R= 2100Ω

JS C 4 R

5 R

6 R

17 R

时间元件电容器电阻

电阻电阻

电阻

W 1 = 9800匝 Φ= 0 . 2，R= 450Ω

CZM- L- 250 - 10 uf RT- 0 . 5 - 2 . 2 MΩ RXY- 20 - 1 KΩ RXY- 15 - 500Ω

RXY- 20 - 1 KΩ

W 1 = 17600匝 Φ= 0 . 13，R= 1930Ω

CZM- L- 630 - 4 uf RT- 0 . 5 - 6 . 8 MΩ RXY- 20 - 4 KΩ RXY- 15 - 500Ω

RXY- 20 - 3 KΩ

两只并联两只并联

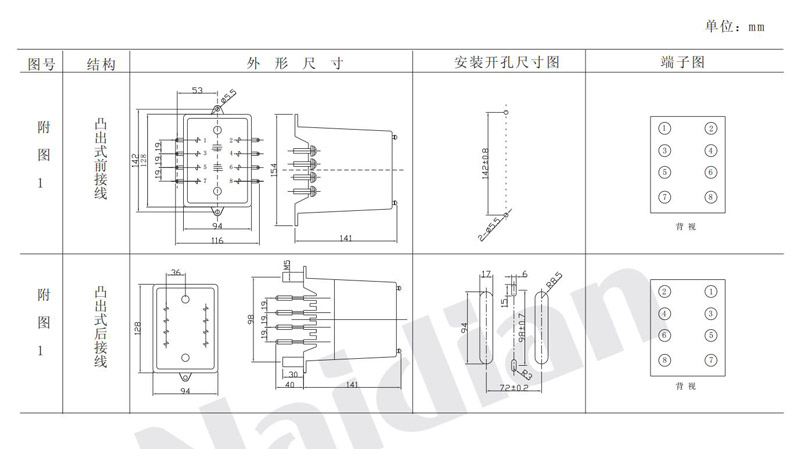

外形及开孔尺寸

外形尺寸及开孔尺寸图详见本手册附图1 .

dh 1zhzjdq 3

断路器合闸接触器线圈的额定电流( A)	0.3 - 0.6	0.6-1.2	1.25-3	3-7.5
继电器的额定电流( A)	0.25	0.5	1	2.5
