应用范围
用于输电线路上实现三相一次重合闸接线中,作为重全闸元件。
主要技术参数
直流额定电压(V) |
中间元件保持额定电流(A) |
重合闸准备时间 |
时间元件延时范围(S) |
时间元件电流绕组功耗(W) |
触点接通电流 |
|
Un(下)( S) |
70%Un(下)(min) |
|||||
110,220 |
0.25,0.5, 1,2.5,4 |
15 - 25 |
2 |
0.25-3.5 |
≤1.35 |
中间元件触点联后接通电流≥8 A,历时5 S |

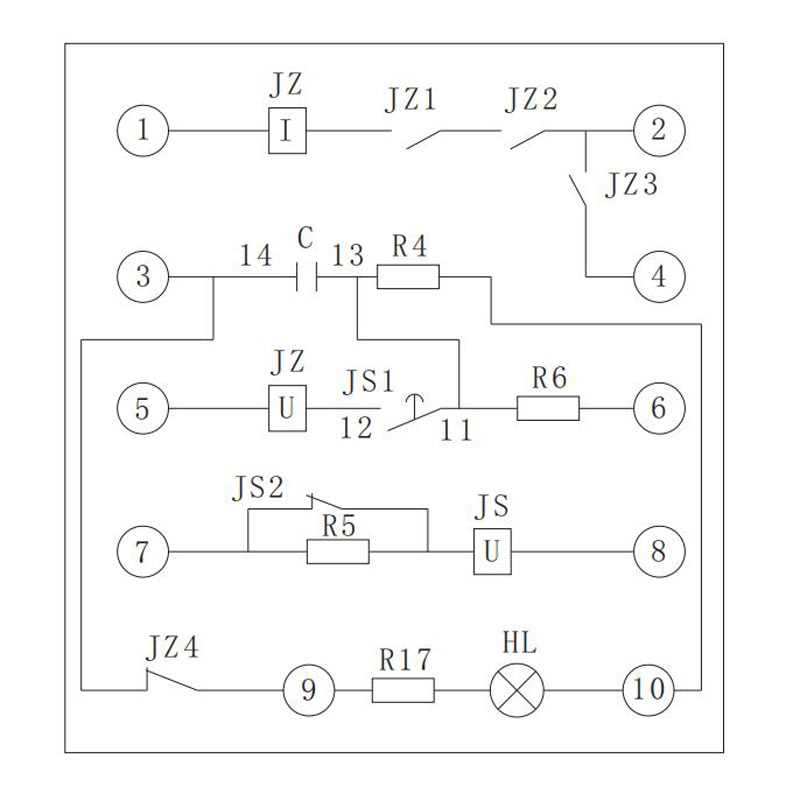

内部接线

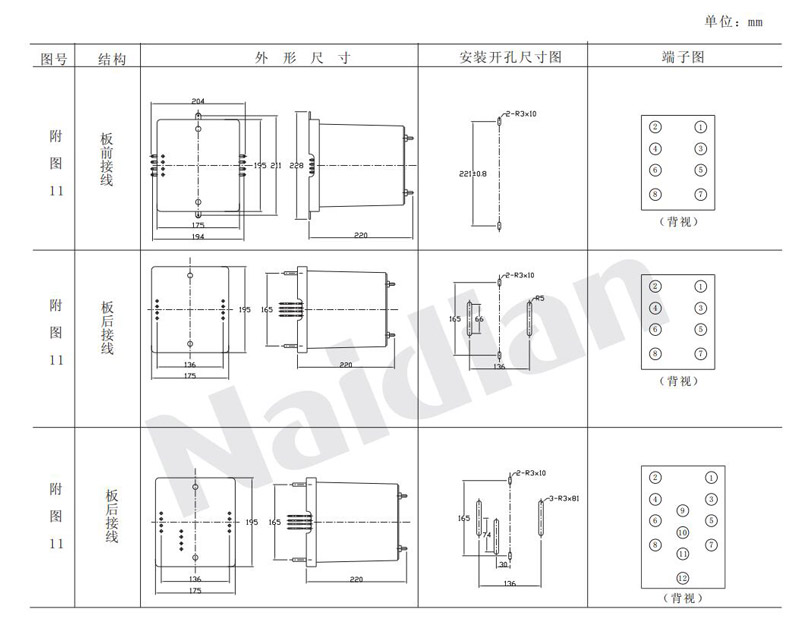

外形及开孔尺寸
继电器采用凸出式固定接线壳体,外形尺寸,安装 开孔图见本手册附图11.
