本机特点
●超强抗干扰,高可靠性,广泛用于工业自动化控制系统
●标准外形尺寸(48×48mm),开孔方便
●采用高频晶振分频技术,计时准确,高精度
●计时、计数、转速、频率、累计等多合一,高性价比
●符合GB14048.5-2001等多项国家或行业标准,高品质、高性能
●严格按标准生产,9道工序,5次严格检验,放心使用
主要技术参数
工作电源 | 以外壳标识为准,电压波动范围为85%~110%Ue | 机械寿命 | ≥106次 |
功耗 | ≤3VA | 电气寿命 | ≥105次 |
使用温度 | -5℃-~45℃ | 暂停时间 | ≥0.05秒 |
存储温度 | -20℃~70℃ | 复位时间 | ≥0.05秒 |
辅助电源 | DC12V 30mA | 电源重启 | ≥1秒 |
工作湿度 | 35-85%RH | 安装方式 | 面板式 开孔尺寸46mmX46mm |
触头容量 | AC250V 5A COSØ=1; DC24V 7A | 产品重量 | 约150g |
电气特性参数
绝缘阻抗 | 100MΩ | 耐压 | AC2000V 50/60HZ 1分钟 |
抗干扰 | EFT 执行GB/T17626-4级 | 冲击 | 抗冲击:30G X、Y、Z各3次 |
抗干扰 | ESD 执行GB/T17626-4级 | 冲击 | 误动作:10G X、Y、Z各3次 |
振动 | 抗振动:10-55HZ(周期1分钟)振幅0.75mm,X、Y、Z方向各1小时 | ||
振动 | 误动作:10-55HZ(周期1分钟)振幅0.50mm,X、Y、Z方向各10分钟 |

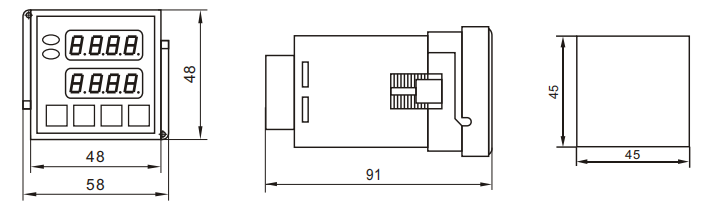

外形尺寸(mm)

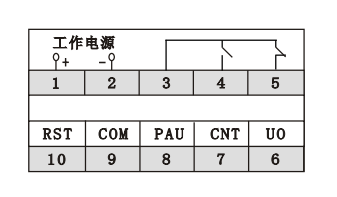

产品接线图
